6. СБОРКА И РЕГУЛИРОВКА
6.1. Установите соединительную муфту на верхнюю часть штанги.
Верхний болт на муфте должен попасть в отверстие на штанге. После
установки зафиксируйте муфту болтами, убедитесь в отсутствии люфтов.

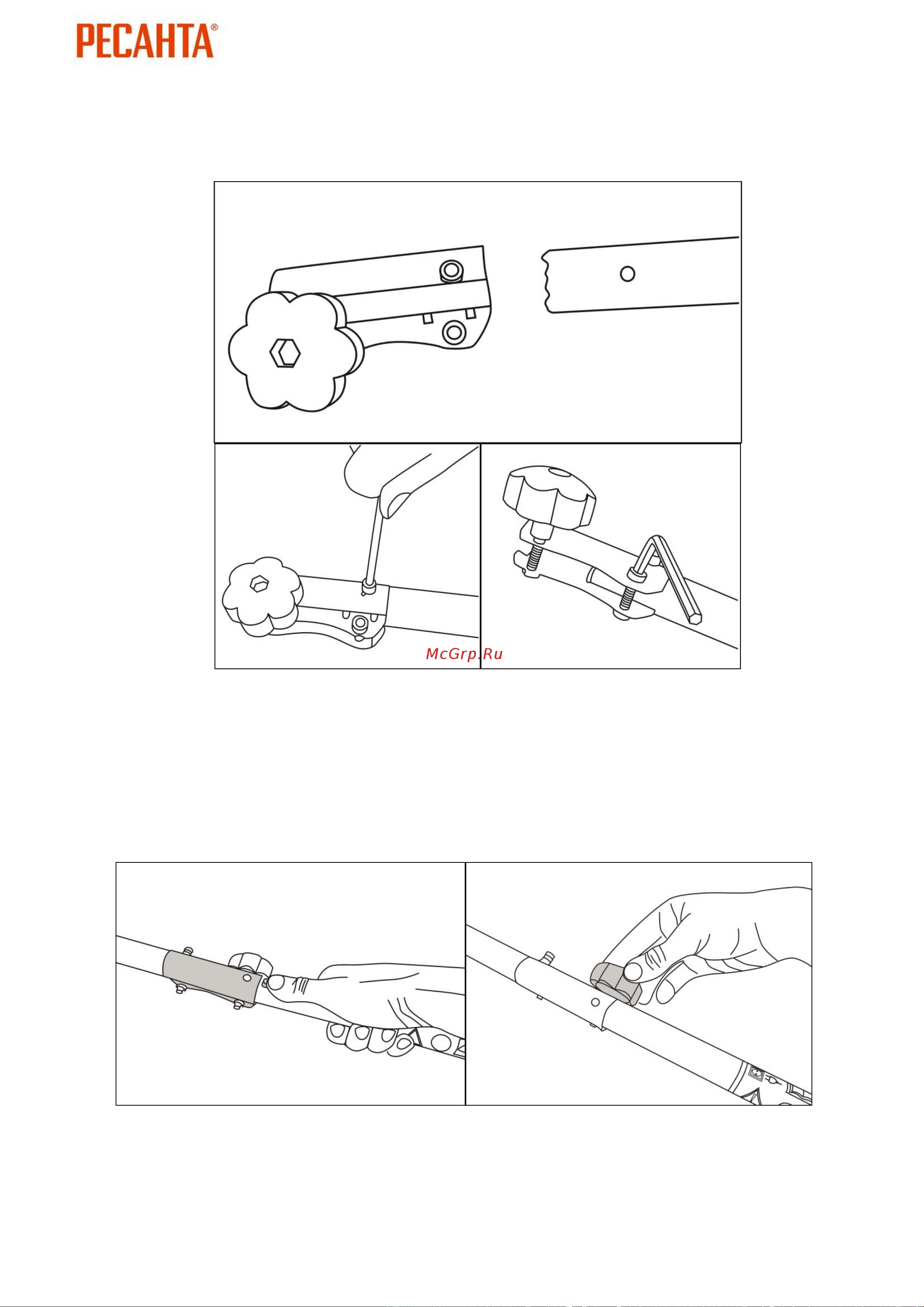

Рис. 1 Установка соединительной муфты
6.2. Соедините две части штанги. Для этого зажмите и удерживайте
стопорный концевик на конце нижней части штанги и соедините обе части
таким образом, чтобы концевик попал в специальное отверстие в
соединительной муфте. Зафиксируйте соединительную муфту, затянув
специальный винт. Убедитесь в отсутствии люфта.
Рис. 2 Соединение нижней и верхней штанг
