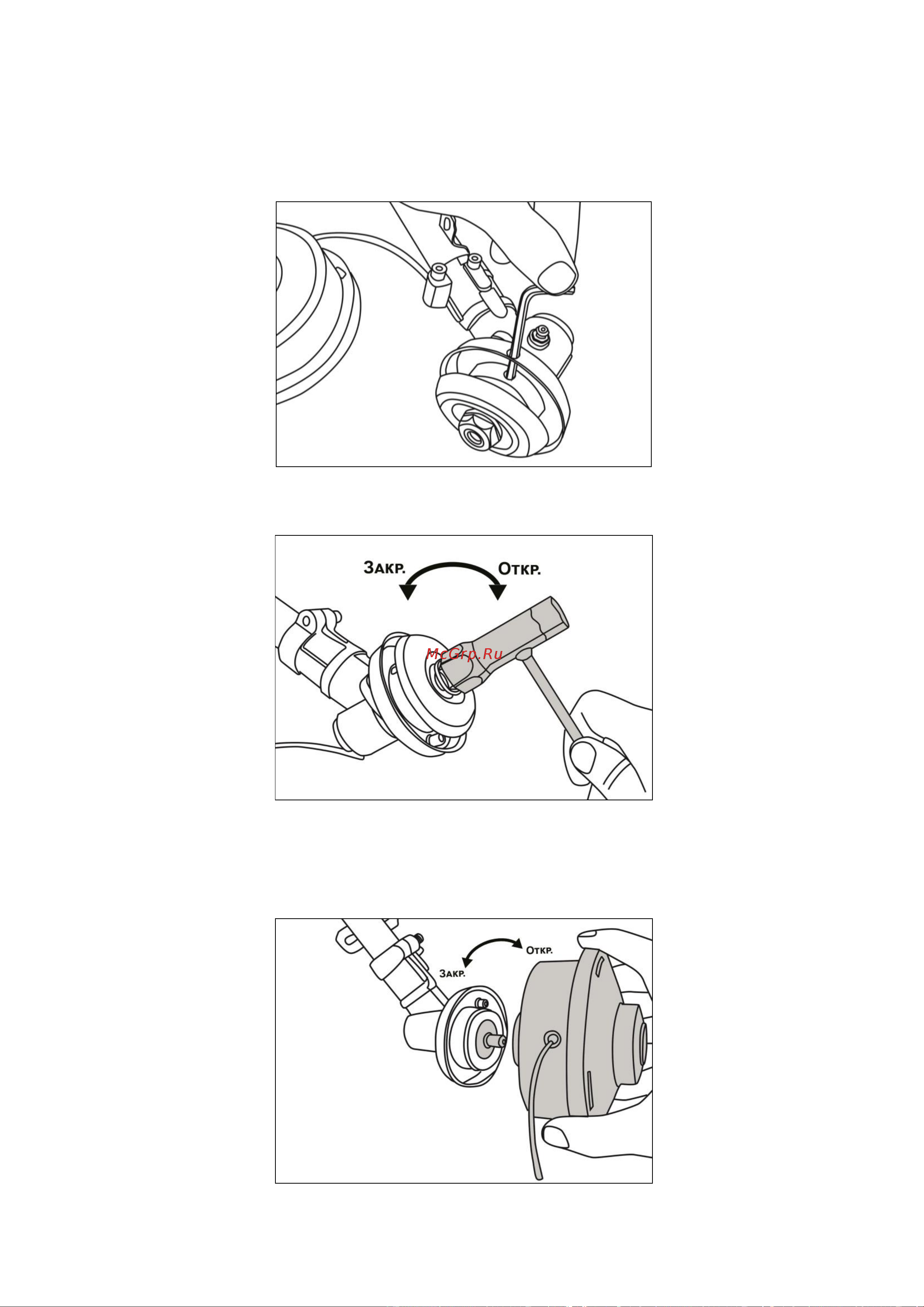

6.6. Закрепите головку с леской или режущий диск.
Для крепления головки с леской совместите отверстие в ступице вала с
отверстием в чашке редуктора. Вставьте отвертку или шестигранный ключ из
комплекта через отверстие в чашке редуктора в отверстие в ступице вала, тем
самым обездвижив ее.
Рис. 7 Фиксация ступицы вала.
6.7. Удерживая отвертку или ключ, открутите гайку крепления со ступицы.
Рис. 8 Откручивание гайки крепления ступицы.
6.8. Для крепления катушки с леской снимите чашку с вала, оставив
ступицу. Удерживая ключ или отвертку, закрутите катушку с леской против
часовой стрелки до упора (левосторонняя резьба).
Рис. 9 Установка катушки с леской
