УСТРОЙСТВО АККУМУЛЯТОРНОГО ТРИММЕРА

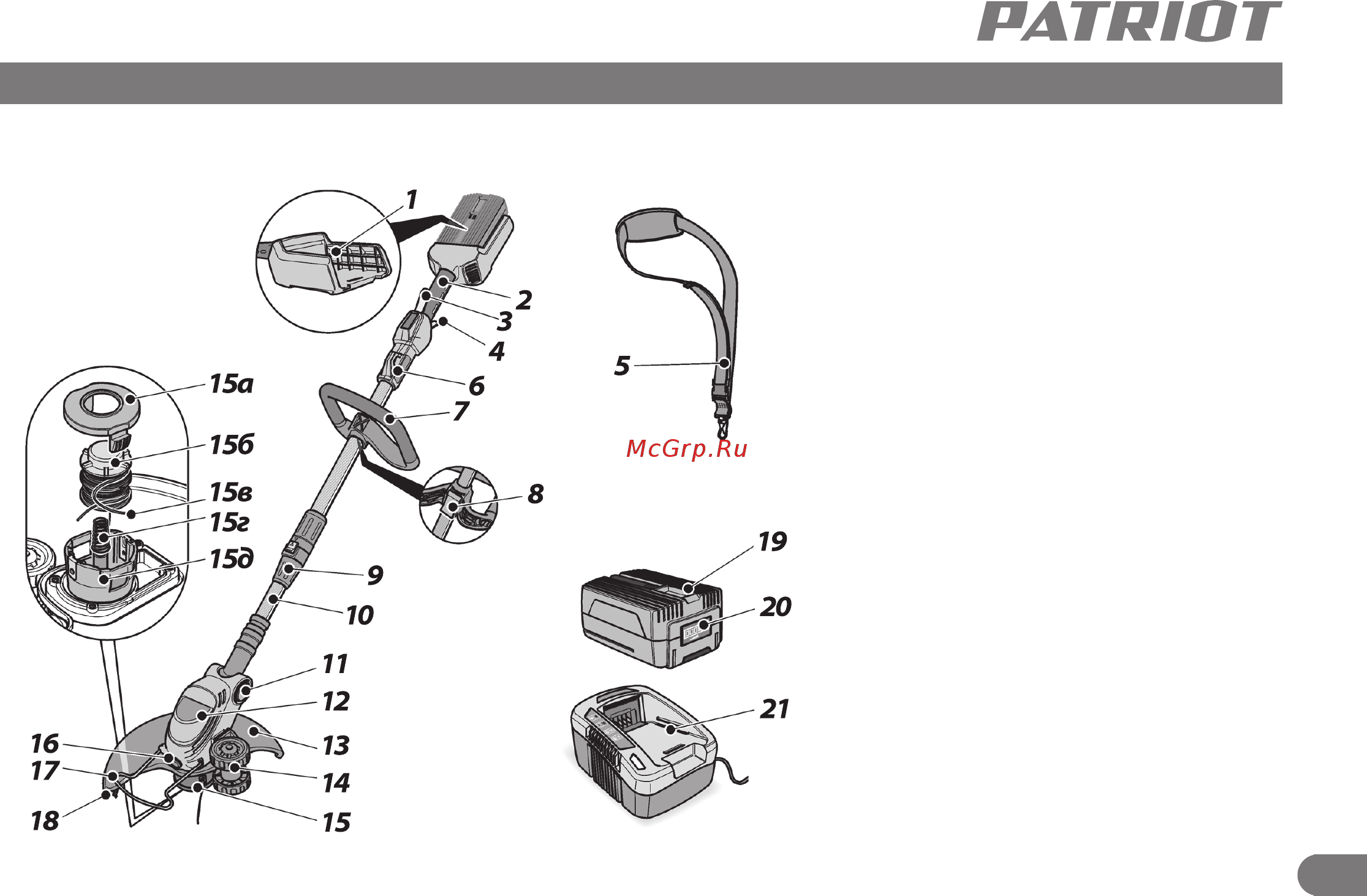

УСТРОЙСТВО АККУМУЛЯТОРНОГО ТРИММЕРА (Рис. 1)

Рис. 1

1. Место для установки аккумулятора;

2. Ручка;

3. Блокировка выключателя;

4. Выключатель;

5. Ремень;

6. Место крепления ремня;

7. Регулируемая ручка;

8. Фиксатор ручки;

9. Механизм регулировки штанги;

10. Штанга;

11. Механизм поворота головки;

12. Электродвигатель;

13. Защитный кожух;

14. Опорные колеса;

15. Триммерная катушка;

а) Крышка катушки; г) Пружина;

б) Барабан с леской; д) Корпус катушки;

в) Режущая леска;

16. Блокировка шпинделя.

17. Защитная скоба;

18. Отрезной нож;

19. Аккумулятор;

20. Индикатор заряда;

21. Зарядное устройство;
