2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель WRT-2000

Артикул 107004

Грузоподъёмность, т 1

Двигатель 220 В, 50 Гц

Масса нетто, кг 14

Масса брутто, кг 15

*ПРИМЕЧАНИЕ: Спецификация данной инструкции является общей информацией. Данные

технические характеристики были актуальны на момент издания руководства по эксплуатации.

Компания WMH Tool Group оставляет за собой право на изменение конструкции и комплекта-

ции.

МОНТАЖ И РЕГУЛИРОВКА

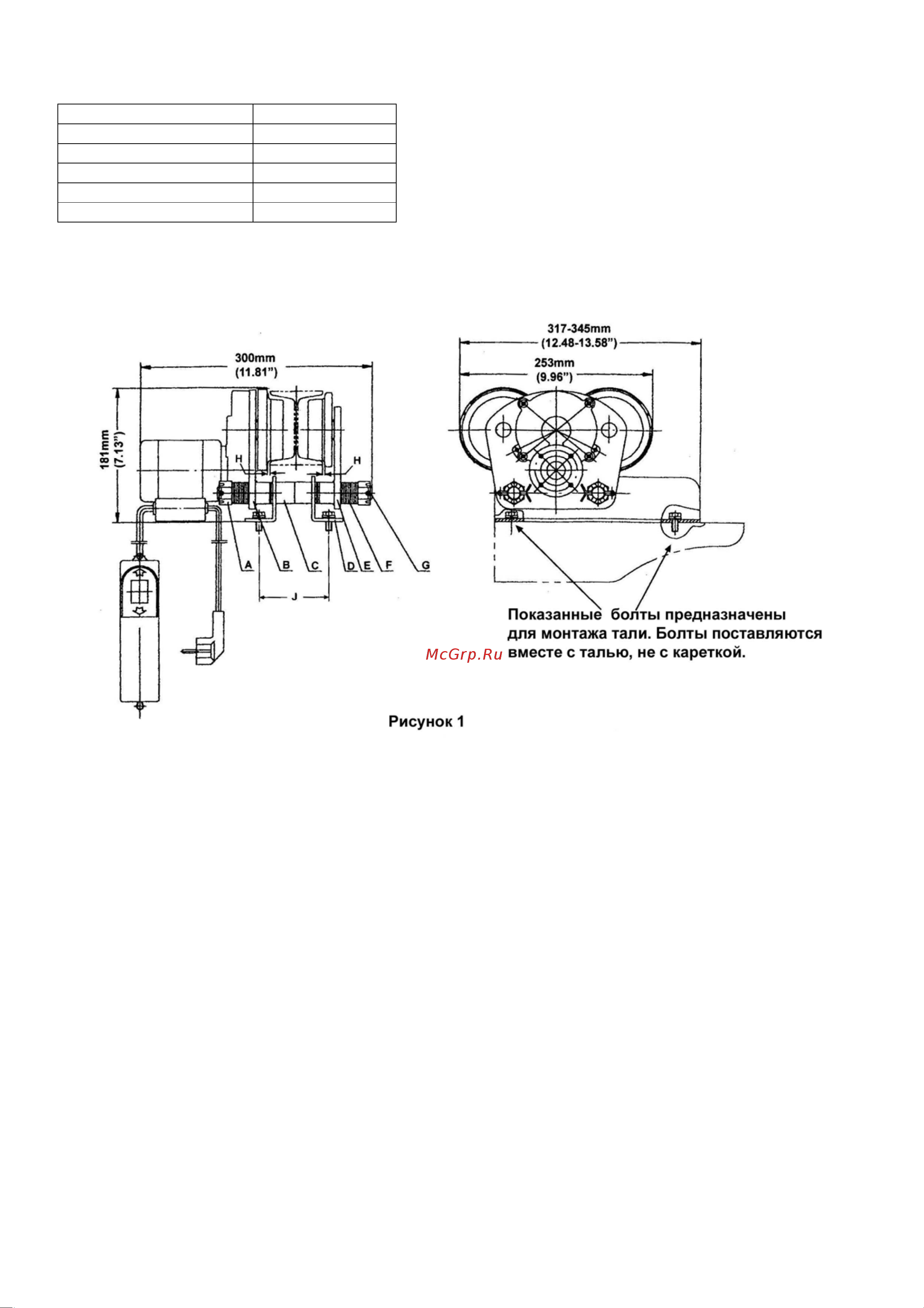

(см. Рис. 1)

ВНИМАНИЕ! Попросите кого-нибудь помочь Вам закрепить каретку на балке.

1. Чтобы отрегулировать ширину каретки, снимите шплинты и корончатые гайки (А) вытащите

оба штифта (G). Снимите шайбы (F) и стопорные кольца (C) со штифта.

2. Каретка должна быть смонтирована в соответствии с установленными измерениями:

a. Каретка должна

быть установлена на балке с зазором (между балкой и фланцем ко-

леса) минимум 1,6 мм и максимум 3 мм с каждой стороны балки. Зазор обозначен бу-

квой Н.

b. Крепёжные уголки (D) должны быть расположены таким образом, чтобы центры от-

верстий (J) совпадали с центрами отверстий Вашей тали. Крепёжные уголки должны

быть одинаково удалены

от боковых пластин (Е).

3. ПРИМЕЧАНИЕ: шайбы необходимо перемещать парами, размещая одинаковое число шайб с

каждой стороны, чтобы не сместить центральную линию каретки.

4. Когда ширина каретки отрегулирована, наденьте оставшиеся шайбы на штифт (одинаковое

количество шайб с каждой стороны) с наружной стороны боковой пластины. Установите ко-

рончатые гайки и шплинты. Не

перетяните гайки! Затяните гайки, затем выкрутите гайки

обратно насколько необходимо, чтобы освободить отверстие для шплинта. Вставьте шплинт

через отверстие штифта и загните края шплинта.

5. Дважды поверьте зазор между балкой и фланцем колеса (H) и если необходимо, отрегули-

руйте.
