СПИСОК ДЕТАЛЕЙ

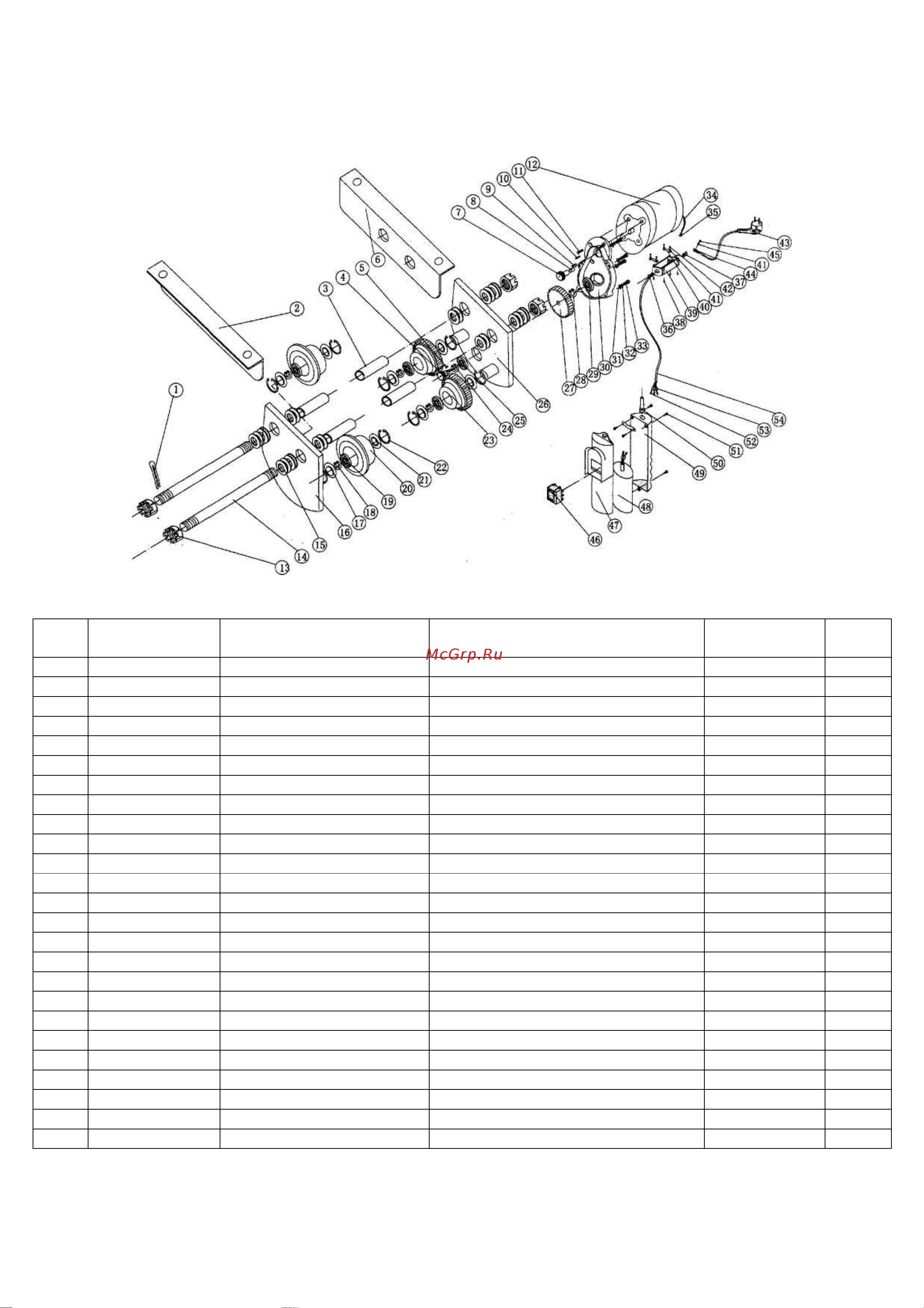

Монтажная схема: каретка WRT-2000 в сборе



№ артикул англ. обозначение русск. обозначение размер кол-

во

1 WRT2000-1 Split Pin шплинт Ø 4mm 4

2 WRT2000-2 Angle Iron (RH) крепёжный уголок (правый) 1

3 WRT2000-3 Collar стопорное кольцо 4

4 WRT2000-4 Pinion шестерня 1

5 WRT2000-5 Flat Key клиновая шпонка Ø 5x10mm 1

6 WRT2000-6 Angle Iron (LH) крепёжный уголок (левый) 1

7 WRT2000-7 Pinion шестерня 1

8 WRT2000-8 Bushing втулка 7x10x9mm 1

9 WRT2000-9 Motor Pin шплинт двигателя 1

10 WRT2000-10 Pin шплинт Ø 5x18mm 2

11 WRT2000-11 Socket Head Cap Screw крепёжный болт M5x10 4

12 WRT2000-12 Motor двигатель 1

13 WRT2000-13 Slotted Nut корончатая гайка 4

14 WRT2000-14 Shaft ось 2

15 WRT2000-15 Washer шайба Ø 18mm 44

16 WRT2000-16 Side Plate (RH) боковая пластина (правая) 1

17 WRT2000-17 Seal Washer уплотнительная шайба 4

18 WRT2000-18 Snap Ring упорное кольцо Ø 20mm 4

19 WRT2000-19 Bearing подшипник 60204-2RS 4

20 WRT2000-20 Wheel колесо 2

21 WRT2000-21 Seal уплотнение 4

22 WRT2000-22 Snap Ring упорное кольцо Ø 47mm 8

23 WRT2000-23 Geared Wheel зубчатое колесо 2

24 WRT2000-24 Snap Ring упорное кольцо Ø 47 1

25 WRT2000-25 Grooved Ball Bearing шарикоподшипник 50204-2RS 1
