Установка замка

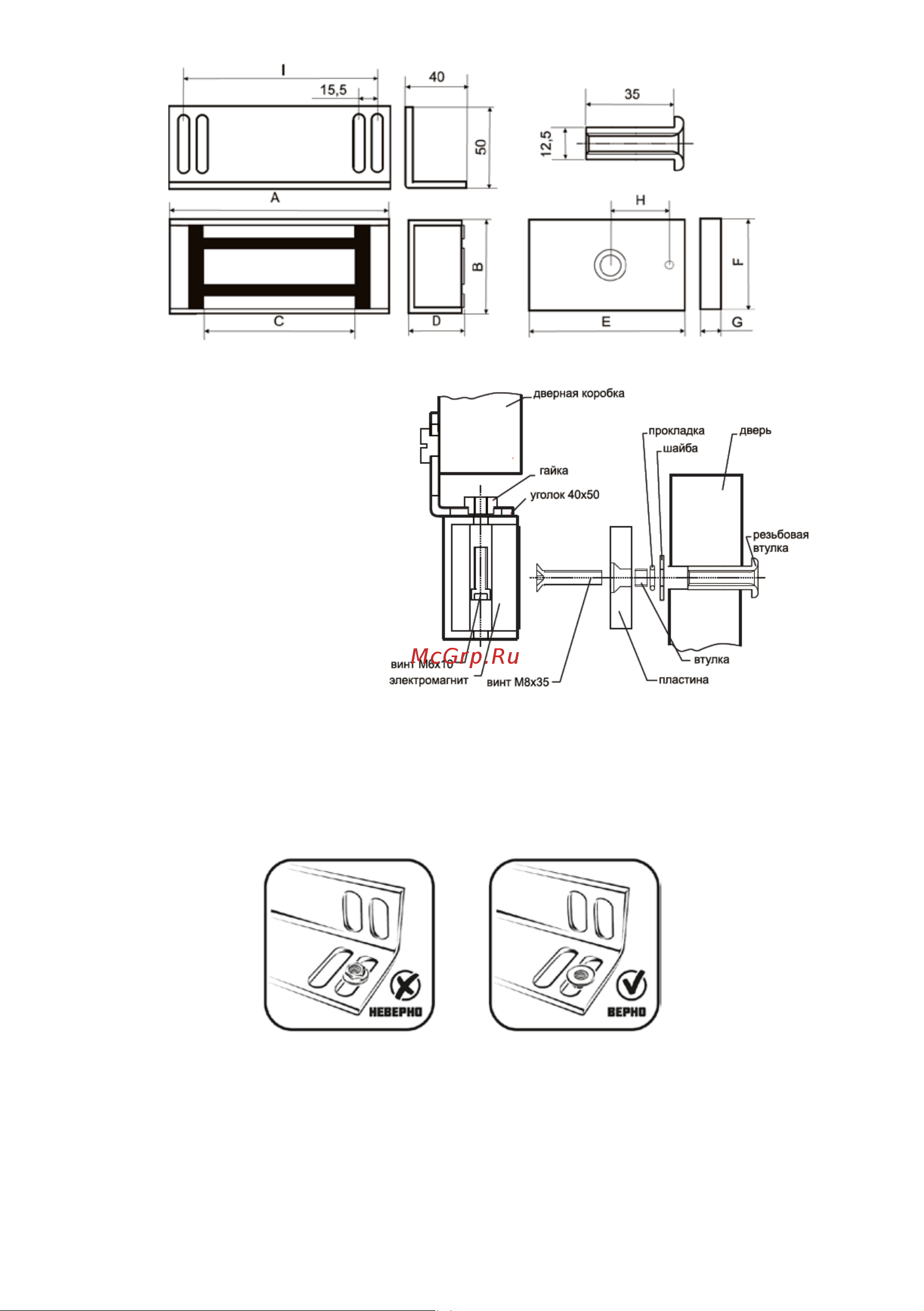

Схема установки замка

Монтаж электромагнита.

1. Разметьте и прикрепите

уголок к дверной коробке.

Разметку удобнее

производить при закрытой

двери. Возможно крепление

с помощью саморезов (при

монтаже на деревянные

дверные коробки) или

крепление с помощью

болтов или сварки (при

монтаже на металлические

дверные коробки). Уголок

может быть установлен как в сторону двери, так и от двери, в зависимости от

конструкции коробки. Внимание: замок устанавливается внутри помещения, на

дверь открываемую наружу.

2. При помощи двух винтов электромагнита и гаек из крепежного комплекта

установите электромагнит на уголок, как показано на рисунке.

Внимание: шестигранник гайки должен быть утоплен в паз уголка!!!

3. Затяните винты крепления электромагнита при помощи шестигранного ключа из

монтажного комплекта.

Монтаж ответной пластины

1. Разметьте и просверлите в двери отверстие Д12,5мм для крепления пластины и

отверстие Д6мм для штифта.

Внимание: центр ответной пластины должен совпадать с центром магнитопровода

замка.
