2. С помощью деталей из монтажного комплекта установите ответную пластину с

внутренней стороны двери.

Внимание: при установке ответной пластины на дверь, должна быть обеспечена ее

подвижность, это необходимо для плотного прилегания пластины к магнитопроводу

замка, т.к. при не плотном прилегании пластины усилие удержания замка резко

па д а ет.

Запрещается: приваривать, жестко прикручивать или устанавливать пластину без

резиновой прокладки между дверью и пластиной.

Рекомендации по подключению замка

Подключение замка должно осуществляться с помощью проводов, имеющих

сечение, соответствующее току потребления замка, но не ниже 0,35 кв. мм. При

питании замка напряжением ниже 12 вольт, падает усилие удержания замка.

Внимание: при подключении замка, НЕ устанавливайте защитный диод

поставляемый с некоторыми контроллерами СКУД или кодонаборными панелями,

т.к. диод блокирует работу цепи размагничивания.

Установка контроллера СКУД в отсек (для замка

TS-ML300-RU2)

1. Открутите винт и снимите крышку отсека.

2. Подключите электромагнитный замок и

светодиод замка к контроллеру, согласно схеме

подключения контроллера.

3. Изолируйте места возможного контакта

контроллера и корпуса замка.

4. Установите контроллер в отсек, закройте крышку

и заверните винт.

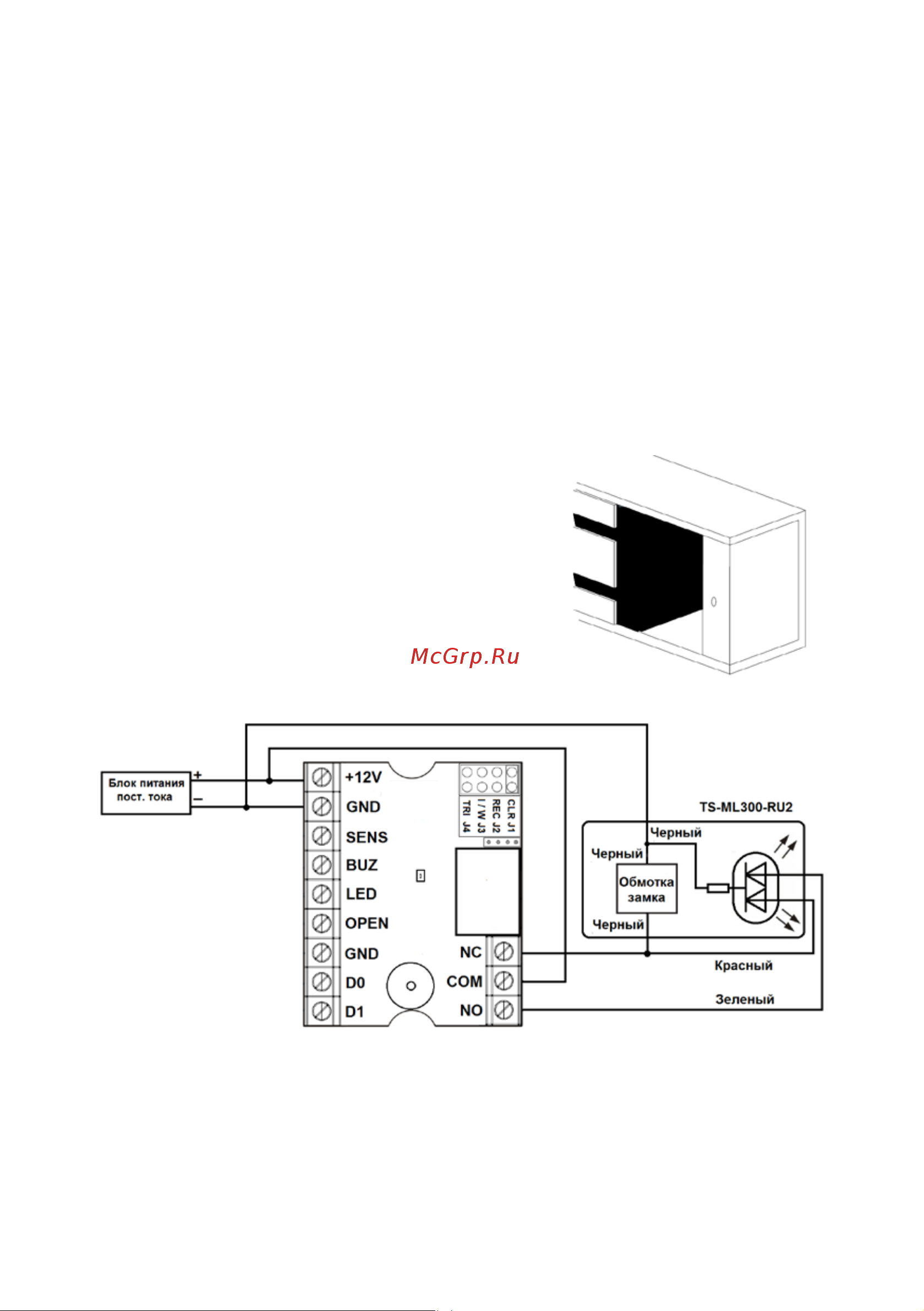

Пример подключения замка TS-ML300-RU2 к контроллеру TS-CTR-2

Цветовая маркировка проводов замка

• 2 черных провода обмотки замка. Полярность подключения обмотки замка

значения не имеет.

• Черный провод светодиода –12В (общий)

• Красный провод светодиода +12В красного светодиода

• Зеленый провод светодиода +12В зеленого светодиода

Внимание: в примере показано только подключение замка и БП, все остальные

подключения контроллера см. в паспорте контроллера.
