IT
Pagina 10 / 136 MXV, MXV-B Rev4 - Istruzioni originali
MXV 50-1611, MXV 65-3208 e MXV 80-4806 vi è inoltre un
cuscinetto intermedio (vedere capitolo 15.).
Per eseguire correttamente il rimontaggio, prima
dell’eventuale smontaggio numerare la posizione dei singoli
corpi stadio e delle singole bussole distanziatrici (vedere
lunghezze e posizioni bussole nel capitolo 15.).
9. RIMONTAGGIO
Per il rimontaggio seguire il procedimento inverso a
quello indicato per lo smontaggio (vedere capitolo 8.3.).
Vericare lo stato degli o-rings (14.20) e sostituirli se
risultano danneggiati. Accertarsi che gli o-rings (14.20)
siano ben posizionati nelle loro sedi sul corpo pompa
(14.00) e sul coperchio superiore (34.02). Lubricare
gli anelli di tenuta con acqua pulita o altro lubricante
compatibile.
9.1. Coppie di serraggio
Tipo MXV-B MXV... MXV...
25-32-40-50 25-32-40 50-65-80
dadi bloccaggio giranti (28.04) 8 Nm 8 Nm 35 Nm
dadi (61.04) sui tiranti 50 Nm 50 Nm 50 Nm
viti (61.07) lanterna cop. sup. - - 60 Nm
viti (64.25) nel giunto - 22 Nm 50 Nm
viti (70.18) con dadi (70.19) - 40 Nm 40 Nm
Durante il serraggio dei dadi (28.04) attenzione a non
rigare l’albero con la controchiave sul lato opposto.
ATTENZIONE: i dadi (61.04) sui tiranti (61.02), le
viti (61.07) sul coperchio superiore e le viti (70.18)
con i dadi (70.19) sulla lanterna devono essere
serrati uniformemente con manovre alternate a
croce su posizioni diametralmente opposte.
64.00
36.00
Parte
14.20
14.02
36.52
34.02
(*)
64.22
64.25
Fig.5 Montaggio tenuta meccanica
Fig. 6b
Rotore sollevato,
posizione di
bloccaggio
albero nel giunto
sollevamento albero
nel giunto. (*) Spina per
albero non bloccato
Rotore appoggiato
Fig. 6a
L1
L2
rotante
fissa
Parte
36.00
64.00
4.93.226/2
4.93.226/1

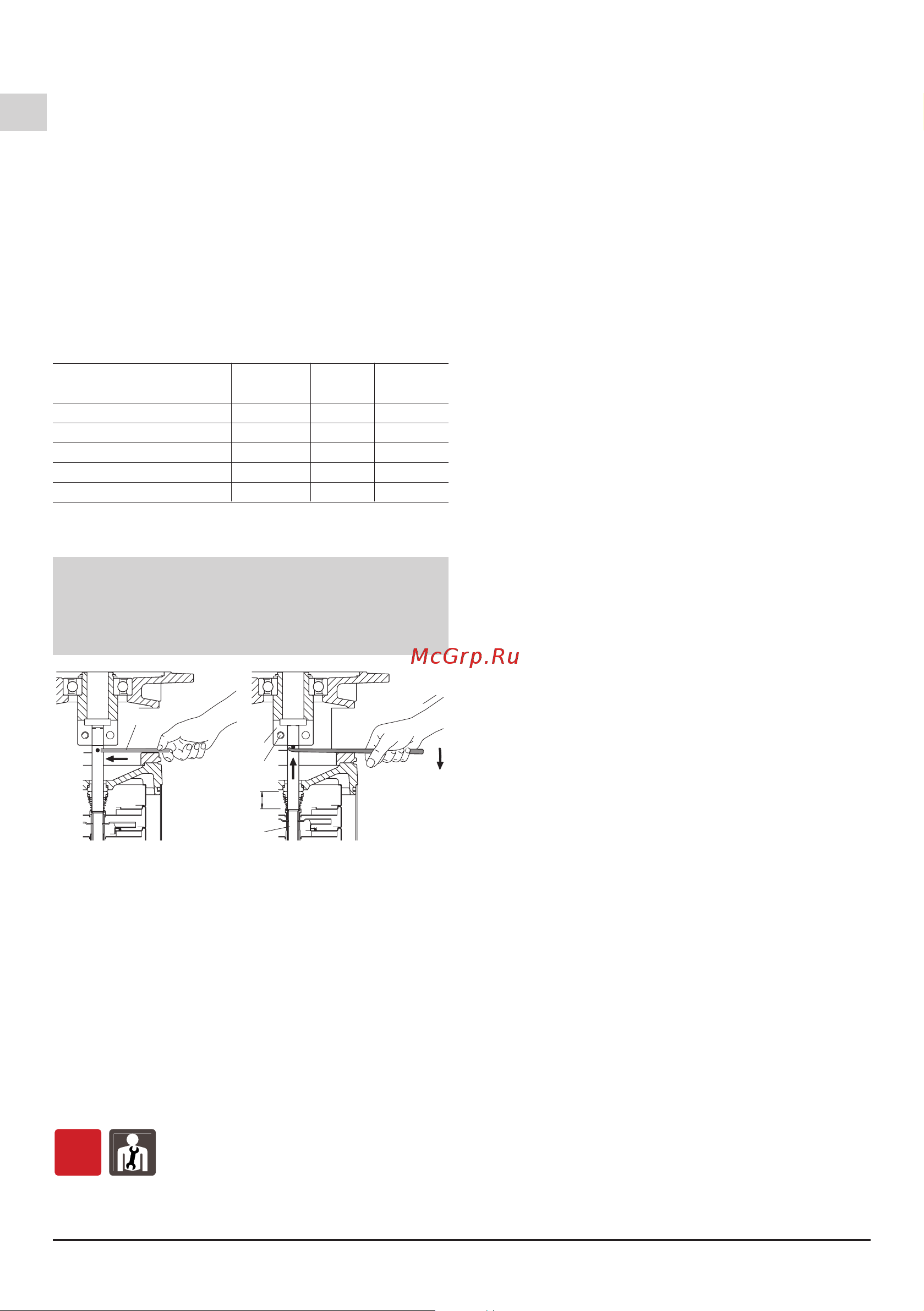

Fig. 6a Fig. 6b
Rotore appoggiato albero Rotore sollevato, posizione di
non bloccato nel giunto. bloccaggio albero nel giunto.
(*) Spina per sollevamento albero
9.2. Posizione assiale del rotore pompa solo per
MXV(L), MXV(L)4
In posizione verticale e dalla posizione di appoggio
(g. 6a) sollevare il rotore, facendo leva su una spina
inserita nel foro sull’albero, no a fare appoggiare la
spina sotto il giunto (64.22).
In questa posizione (g. 6b) deve essere bloccato
l’albero (64.00) nel giunto, serrando uniformemente le
viti (64.25).
Togliere la spina.
Montare il motore come indicato nel capitolo 6.5.
10. SMALTIMENTO
OFF
La demolizione dell’apparecchio deve essere afdata
ad aziende specializzate nella rottamazione di prodotti
metallici, per denire attentamente come procedere.
Per lo smaltimento devono essere seguite le
disposizioni di legge in vigore nel Paese in cui avviene
lo smantellamento, oltre che quanto previsto dalle
leggi internazionali per la protezione ambientale.
11. RICAMBI
11.1. Modalità di richiesta dei ricambi
Nelle eventuali richieste di parti di ricambio precisare
il numero di posizione nel disegno in sezione ed i dati
di targa.
L’ordine può essere inviato a CALPEDA S.p.A. tramite
telefono, fax, e-mail.
12. DENOMINAZIONE DELLE PARTI
Nr. Denominazione
13.60 Flangia con tronchetto
14.00 Corpo pompa
14.02 Camicia esterna
14.04 Tappo con rondella
14.06 O-ring
14.12 Tappo con rondella
14.16 O-ring
14.17 Vite
14.18 O-ring
14.19 O-ring
14.20 O-ring
14.42 Tappo con rondella
14.54 Anello di tenuta (1)
16.00 Corpo aspirante
20.00 Corpo premente
22.12 O-ring lato aspirazione
25.01 Corpo primo stadio
25.02 Corpo stadio
25.03 Corpo stadio con cuscinetto
25.05 Corpo ultimo stadio
28.00 Girante
28.04 Dado bloccaggio girante
28.08 Rosetta
32.00 Lanterna di raccordo
32.30 Protezione
32.31 Rosetta
32.32 Vite
34.01 Coperchio inferiore
34.02 Coperchio superiore
36.00 Tenuta meccanica
36.51 Anello di arresto, in 2 pezzi
36.52 Anello di spallamento
61.00 Base
61.02 Tirante
61.03 Rosetta
61.04 Dado
61.07 Vite
61.30 Piede di sostegno
61.32 Vite
61.34 Rosetta
61.36 Dado
64.00 Albero
64.10 Bussola cuscinetto
64.13 Bussola distanziatrice superiore
64.14 Bussola distanziatrice inferiore
64.15 Bussola distanziatrice
64.18 Bussola distanziatrice cuscinetto (superiore)
64.19 Bussola distanziatrice cuscinetto (inferiore)
64.22 Giunto
64.25 Vite
66.00 Cuscinetto a sfere
66.18 Anello di sicurezza
66.19 Anello di spallamento (3)
70.18 Vite
70.19 Dado
99.00 Motore completo
(1) Inserito nel corpo stadio (non fornibile singolarmente)
(2 Vedere capitolo 15.
(3) Solo con grandezza motore 132
Con riserva di modiche.
