IT
Pagina 12 / 136 MXV, MXV-B Rev4 - Istruzioni originali
Motori Calpeda
M.. V1
ISTRUZIONI PER L’USO
Indice
Argomento Pagina
1. Esempio targhetta motore .....................................12
2. Sollevamento .........................................................12
3. Installazione e messa in servizio ...........................12
4. Condizioni di funzionamento ..................................12
5. Motori in funzionamento a velocità variabile ..........13
6 Manutenzione ........................................................13
7. Assistenza postvendita ..........................................13

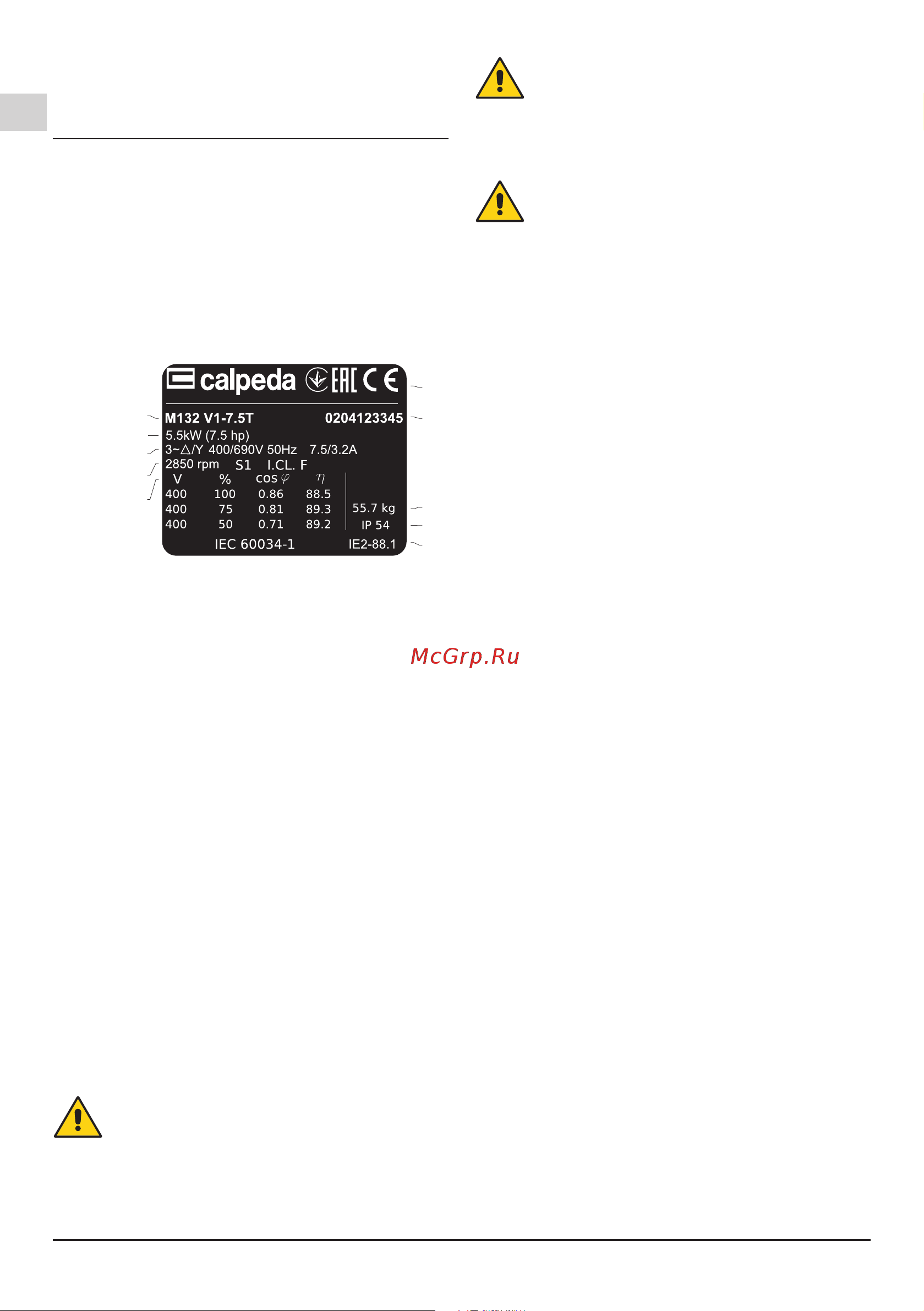

1. Esempio targhetta motore
Esempio targhetta motore 50Hz
Made in Italy
MONTORSOVICENZA
Made in Italy
MONTORSOVICENZA
1
14
2
3,4,5
6,7,8
13
15
16
17
9,10,1
1,12
1 Tipo
2 Potenza nominale
3 Tensione di alim.
4 Frequenza
5 Corrente
6 Velocità nominale
7 Tipo di servizio
8 Classe isol.
9 Votaggio
10 % carico
11 cos f
12 rendimento
13 Certicazioni
14 Matricola
15 Peso
16 Protezione
17 Classe di efcenza
2. Sollevamento
Tutti i motori CALPEDA pesanti più di 25 kg sono dotati di
golfari di sollevamento.
Per sollevare il motore devono essere utilizzati solo i
golfari di sollevamento principali, che non devono invece
essere utilizzati per sollevare il motore quando è collegato
alla pompa.
Il baricentro di motori con la stessa altezza d'asse può variare
in funzione della diversa potenza, delle disposizioni per il
montaggio e delle apparecchiature ausiliarie.
I golfari danneggiati non devono essere utilizzati. Prima di
sollevare il motore assicurarsi che i golfari di sollevamento
non siano danneggiati.
I golfari di sollevamento devono essere serrati prima
dell'utilizzo.
Assicurarsi che vengano utilizzate apparecchiature di
sollevamento appropriate e che le dimensioni dei ganci di
sollevamento siano adatte ai golfari.
Fare attenzione a non danneggiare le apparecchiature
ausiliarie e i cavi collegati al motore.
3. Installazione e messa in servizio
Scollegare il motore prima di operare su di esso o
sull'apparecchiatura azionata.
3.1 Controllo della resistenza d'isolamento
Controllare la resistenza d'isolamento prima della messa
in servizio e quando si sospetti una formazione di umidità
negli avvolgimenti.
Scollegare il motore prima di operare su di esso o
sull'apparecchiatura azionata.
La resistenza d'isolamento, corretta a 25°, deve superare
il valore di riferimento, ovvero: 100 MΩ (misurati con
500 VCC). Il valore della resistenza d'isolamento viene
dimezzato ogni 20°C di aumento della temperatura
ambiente.
La carcassa del motore deve essere collegata a
terra e gli avvolgimenti devono essere scaricati
immediatamente dopo ogni misurazione per
evitare rischi di shock elettrici.
Gli avvolgimenti impregnati di acqua di mare devono
solitamente essere rifatti.
3.2 Montaggio e allineamento del motore
Assicurarsi che attorno al motore vi sia spazio sufciente a
garantire la circolazione dell'aria.
Un corretto allineamento è indispensabile per prevenire
guasti ai cuscinetti, vibrazioni e possibili rotture dell'albero.
Allineare il motore utilizzando metodi idonei.
Ricontrollare l'allineamento dopo il serraggio nale dei
bulloni o delle viti prigioniere.
Non superare i valori di carico ammessi per i cuscinetti e
riportati sui cataloghi dei prodotti
3.3 Macchine con tappi di scarico della condensa
Controllare che i fori di scarico e i tappi siano rivolti verso
il basso.
In ambienti polverosi, tutti i fori di scarico devono essere
chiusi.
3.4 Cablaggio e collegamenti elettrici
La scatola morsetti dei motori standard a velocità singola
contiene normalmente 6 terminali dell'avvolgimento e
almeno un morsetto di terra.
Oltre ai terminali dell'avvolgimento principale e ai morsetti
di terra, la scatola morsetti può contenere i collegamenti
per termistori, resistenze anticondensa o altri dispositivi
ausiliari.
Per il collegamento di tutti i cavi principali devono essere
utilizzati capicorda idonei. I cavi per i dispositivi ausiliari
possono essere direttamente collegati ai relativi terminali.
Le macchine sono destinate solo a installazioni sse.
Salvo diversa indicazione, le lettature di ingresso dei cavi
sono espresse in unità metriche. La classe di protezione e
la classe IP dei pressacavi devono essere almeno pari a
quelle delle scatole morsetti.
Per gli ingressi cavi, utilizzare pressacavi e tenute conformi
al tipo di protezione e al tipo e al diametro del cavo.
La messa a terra deve essere eseguita in accordo
alle normative locali prima di collegare il motore
all'alimentazione di rete.
Assicurarsi che il grado di protezione del motore sia
adatto alle condizioni ambientali e climatiche; ad esempio,
assicurarsi che non possa entrare acqua all'interno del
motore o delle scatole morsetti.
Le tenute delle scatole morsetti devono essere inserite
correttamente nelle rispettive sedi al ne di assicurare la
classe IP corretta.
3.4.1 Collegamenti per diversi metodi di avviamento
La scatola morsetti dei motori standard a velocità singola
contiene normalmente sei terminali dell'avvolgimento e
almeno un morsetto di terra. In questo modo è possibile
realizzare l'avviamento DOL o Y/D.
4. Condizioni di funzionamento
4.1 Utilizzo
Salvo diversa indicazione nella targhetta dei dati nominali,
i motori sono progettati per le condizioni ambientali
seguenti.
- Massima temperatura ambiente da -20°C a +40°C.
