IT
Pagina 6 / 136 MXV, MXV-B Rev4 - Istruzioni originali
Serrare i tubi o i raccordi solo quanto basta per
assicurare la tenuta. Un serraggio eccessivo può
danneggiare la pompa.
Con bocche angiate assicurarsi che le guarnizioni
non sporgano all’interno dei tubi.
A
B
6
3
5
2
7
4
5
7
1
5
1
5
3.93.113
6.7.1. Tubazione aspirante
Con la pompa sopra il livello dell’acqua da sollevare
(funzionamento in aspirazione, g. 3A) inserire una
valvola di fondo con succhieruola che deve risultare
sempre immersa.
La tubazione aspirante deve essere a perfetta tenuta
e deve avere un andamento ascendente per evitare
sacche d’aria.
Con il livello dell’acqua in aspirazione sopra la
pompa (funzionamento sotto battente, g. 3B) inserire
una saracinesca.
Per aumentare la pressione della rete di distribuzione
osservare le prescrizioni locali.
Montare un ltro in aspirazione per impedire
l’ingresso di corpi estranei nella pompa.
6.7.2. Tubazione di mandata
Nella tubazione di mandata installare una saracinesca
per regolare portata, prevalenza e potenza assorbita.
Tra pompa e saracinesca installare un indicatore di
pressione (manometro).
ATTENZIONE: tra pompa e saracinesca inserire
una valvola di ritegno per impedire una corrente di
ritorno all’arresto del gruppo motore-pompa e per
proteggere la pompa da “colpi d’ariete”.
Con saracinesche o valvole servoazionate, prevedere
una cassa d’aria o altro dispositivo di protezione contro
colpi di pressione dovuti ad una brusca variazione
della portata.
6.8. Collegamento elettrico
OFF
Il collegamento elettrico deve essere eseguito
da un elettricista qualicato nel rispetto delle
prescrizioni locali.
Seguire le norme di sicurezza.
Eseguire il collegamento a terra. Collegare il
conduttore di protezione al morsetto contrassegnato
con il simbolo
.
Confrontare la frequenza e la tensione di rete con i
dati di targa e collegare i conduttori di alimentazione
ai morsetti secondo il corrispondente schema riportato
all’interno del coperchio della scatola morsetti.
ATTENZIONE: non fare mai cadere una
rondella o altre parti metalliche nel
passaggio cavi interno tra scatola morsetti
e statore. Se accade, smontare il motore e
recuperare la parte caduta.
ATTENZIONE: con motori di potenza ≥ 5,5
kW evitare l’avviamento diretto. Prevedere un
quadro con avviamento stella/triangolo o altro
dispositivo di avviamento.
Se la scatola morsetti è munita di pressacavo usare
un cavo di alimentazione essibile tipo H07 RN-F con
sezione del cavo pari o superiore a TAB 11 IEC 60335-1
.
Se la scatola morsetti è munita di anello di tenuta
effettuare il collegamento attraverso tubo.
Per l’uso in una piscina (solamente quando all’interno
non vi sono persone), vasche da giardino o posti
similari, nel circuito di alimentazione deve essere
installato un interruttore differenziale con una
corrente residua (IΔN) ≤ 30 mA.
Installare un dispositivo per la onnipolare
disinserzione dalla rete (interruttore per scollegare
la pompa dall’alimentazione) con una distanza di
apertura dei contatti di almeno 3 mm.
Con alimentazione trifase installare un adeguato
salvamotore con curva D come da corrente di targa.
Le elettropompe monofasi MXV-BM sono fornite con
condensatore collegato ai morsetti e (per 220-240 V -
50 Hz) con termoprotettore inserito.
Schema elettrico (solo per motori Calpeda)
W2 U2 V2
U1 V1
W1
L3 L2 L1
W2 U2 V2
U1 V1
W1
L3 L2 L1
W2 U2 V2
U1 V1
W1
L1 L2 L3
W2 U2 V2
U1 V1
W1
L1 L2 L3
MXV-B 25,32,40 MXV-B 50
MXV(L), MXV(L)4 25,32,40 MXV(L), MXV(L)4 50-65-80
Vedere le eventuali altre indicazioni nelle istruzioni per
l’uso del motore (se fornite).
ATTENZIONE: Quando la pompa è alimentata
con un variatore di frequenza, la frequenza
minima non deve scendere al di sotto di 25 Hz
e in ogni caso la prevalenza della pompa non
dovrà mai essere inferiore a 3 m.

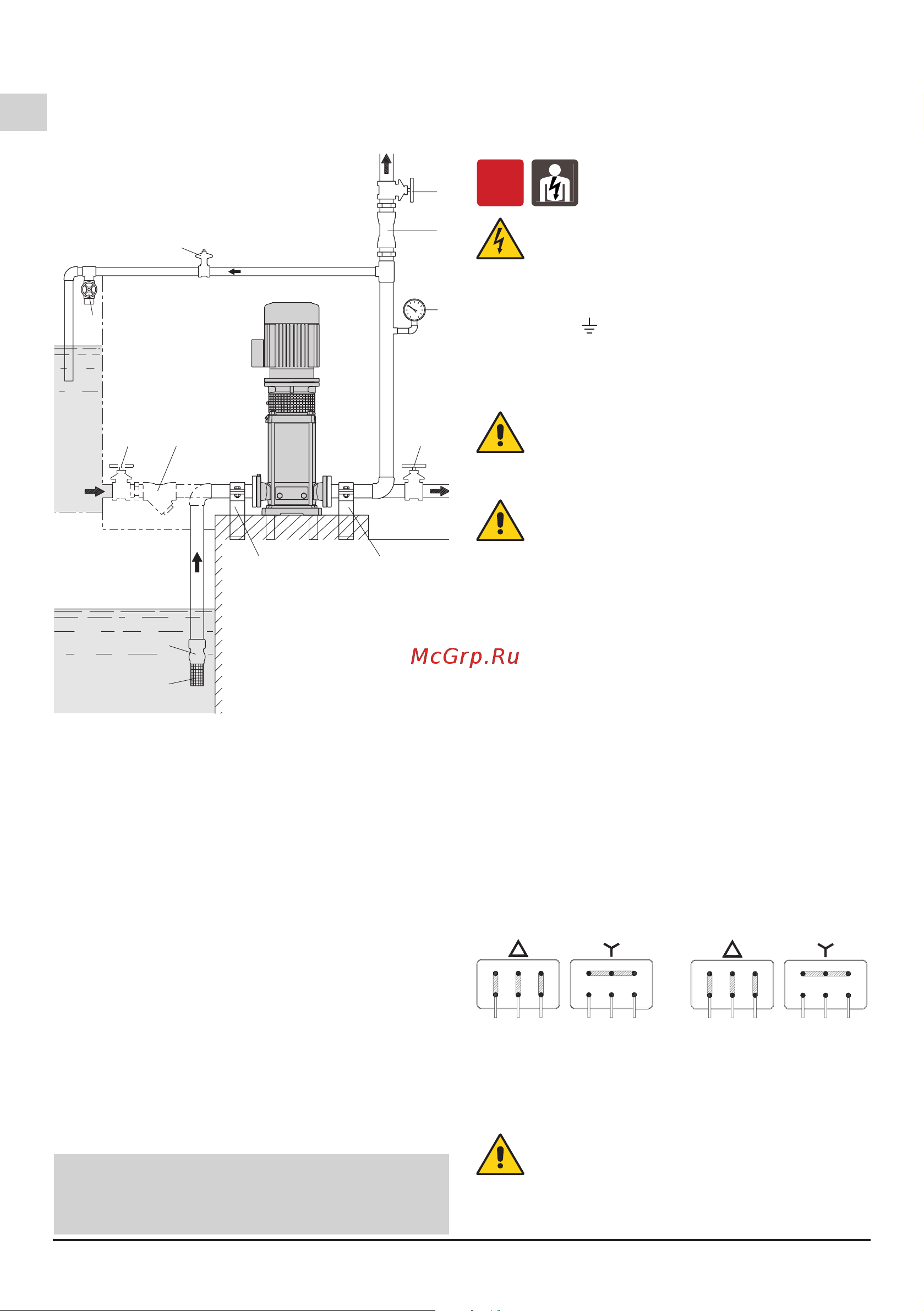

Fig. 3 Schema di impianti
A = funzionamento in aspirazione
B = funzionamento sotto battente
1. Filtro
2. Valvola di fondo
3. Valvola di ritegno
4. Valvola bypass
5. Saracinesca
6. Manometro
7. Sostegni ed ancoraggi
delle tubazioni
