IT
CT,T, TP, Rev23 - Istruzioni originali
Pagina 3 / 64
1.2. Ragione sociale e indirizzo del Fabbricante
Ragione sociale: Calpeda S.p.A.
Indirizzo: Via Roggia di Mezzo, 39
36050 Montorso Vicentino - Vicenza / Italia
www.calpeda.it
1.3. Operatori autorizzati
Il prodotto è rivolto a operatori esperti divisi tra
utilizzatori nali del prodotto e tecnici specializzati
(vedi simboli sopra).
i
E’ vietato per l’utilizzatore nale eseguire
operazioni riservate ai tecnici specializzati. Il
fabbricante non risponde di danni derivati dalla
mancata osservanza di questo divieto.
1.4. Garanzia
Per la garanzia sui prodotti fare riferimento alle
condizioni generali di vendita.
i
La garanzia include sostituzione o riparazione
GRATUITA delle parti difettose (riconosciute
dal fabbricante).
La garanzia dell’apparecchio decade:
- Qualora l’uso dello stesso non sia conforme alle
istruzioni e norme descritte nel presente manuale.
- Nel caso di modiche o variazioni apportate
arbitrariamente senza autorizzazione del Fabbricante
(vedi par. 1.5).
- Nel caso di interventi di assistenza tecnica eseguiti
da personale non autorizzato dal Fabbricante.
- Nel caso di mancata manutenzione prevista nel
presente manuale.
1.5. Servizio di supporto tecnico
Qualsiasi ulteriore informazione sulla documentazione,
sui servizi di assistenza e sulle parti dell’apparecchio,
può essere richiesta a Calpeda S.p.A. (vedi paragrafo
1.2).
2. DESCRIZIONE TECNICA
Elettropompe monoblocco con girante periferica.
CT: versione con corpo pompa in ghisa.
T, TP: versione con corpo pompa e raccordo in ghisa.
B-CT: versione con corpo pompa in bronzo.
B-T, B-TP: versione con corpo pompa e raccordo
in bronzo. Le pompe in bronzo vengono fornite
completamente verniciate.
2.1. Uso previsto
Per liquidi puliti, non esplosivi o inammabili, non
pericolosi per la salute o per l’ambiente, non aggressivi
per i materiali della pompa, senza parti abrasive, solide
o lamentose.
Temperatura liquido da - 10 °C no a + 90 °C (60°C
per CT).
2.2. Uso scorretto ragionevolmente prevedibile
L’apparecchio è stato progettato e costruito
esclusivamente per l’uso descritto nel par. 2.1.
È assolutamente vietato l’impiego
dell’apparecchio per usi impropri, e modalità di
uso non previste dal presente manuale.
L’utilizzo improprio del prodotto deteriora le
caratteristiche di sicurezza e di efcienza
dell’apparecchio, Calpeda non può essere
ritenuta responsabile per guasti o infortuni dovuti
all’inosservanza dei divieti sopracitati.

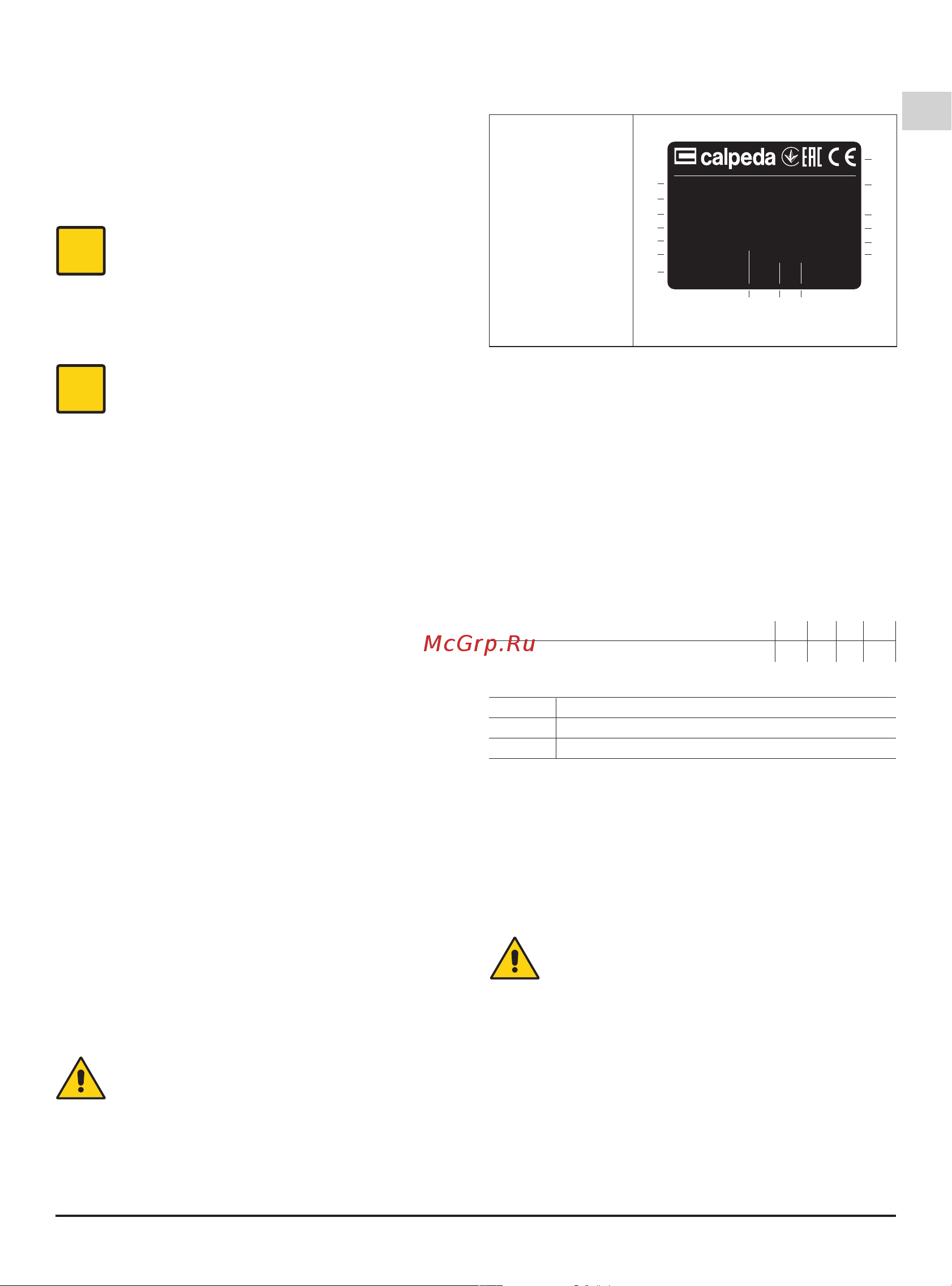

2.3. Marcatura
Di seguito una copia della targhetta di identicazione
presente sull’involucro esterno della pompa.
1 Tipo
2 Portata
3 Prevalenza
4 Potenza nominale
5 Tensione di alim.
6 Corrente
7 Eventuali note
8 Frequenza
9 Tipo di servizio
10 Classe isol.
11 Peso
12 cosø
13 Velocità nominale
14 Protezione
15 Matricola
16 Certicazioni
Esempio targhetta pompa
Made in Italy
MONTORSO
XXXXXXX
Q min/max X/X m
3
/h
XXXXXXX
H max/min X/X m IP XX
n XXXX/min
220∆/380Y V3~50Hz cosø X
X/X A
XXXXXXXX
S1 l.cl. X X kg
X kW (XHp) S.F.
VICENZA
1
2
3
4
5
6
7
8910
16
15
14
13
12
11
3. CARATTERISTICHE TECNICHE
3.1. Dati tecnici
Dimensioni di ingombro e pesi (vedi catalogo).
Velocità nominale 2900/3450 rpm
Protezione IP 54
Tensione di alimentazione/ Frequenza:
- no a 240V 1~ 50/60 Hz
- no a 480V 3~ 50/60 Hz
Vericare che la frequenza e la tensione di rete
sia idonea alle caratteristiche elettriche indicate in
targhetta.
I dati elettrici riportati in targhetta si riferiscono alla
potenza nominale del motore.
Potenza nominale motore no a kW: 0,5 2,2 4 7,5
Pressione sonora dB (A) max: 70 75 80 85
Pressione nale massima ammessa nel corpo pompa:
CT 60 m (6 bar)
T 125 m (12,5 bar)
TP 160 m (16 bar)
Avviamenti/ora max.: n. 40 ad intervalli regolari.
3.2. Ambiente in cui viene posizionata la pompa
Elettropompe previste per luoghi aerati e protetti dalle
intemperie con temperatura massima ambiente di
40°C.
4. SICUREZZA
4.1. Norme comportamentali generiche
Prima di utilizzare il prodotto è necessario
conoscere tutte le indicazioni riguardanti la
sicurezza.
Si deve leggere attentamente e seguire tutte le
istruzioni tecniche, di funzionamento e le indicazioni
qui contenute per i differenti passaggi: dal trasporto
allo smaltimento nale.
I tecnici specializzati sono tenuti al rispetto dei
regolamenti, regolamentazioni, norme e leggi del
paese in cui la pompa è venduta.
L’apparecchio è conforme alle vigenti norme di
sicurezza.
L’uso improprio può comunque provocare danni a
persone, cose o animali.
CT,T, TP, Rev23.indd 3 26/07/17 16:32
