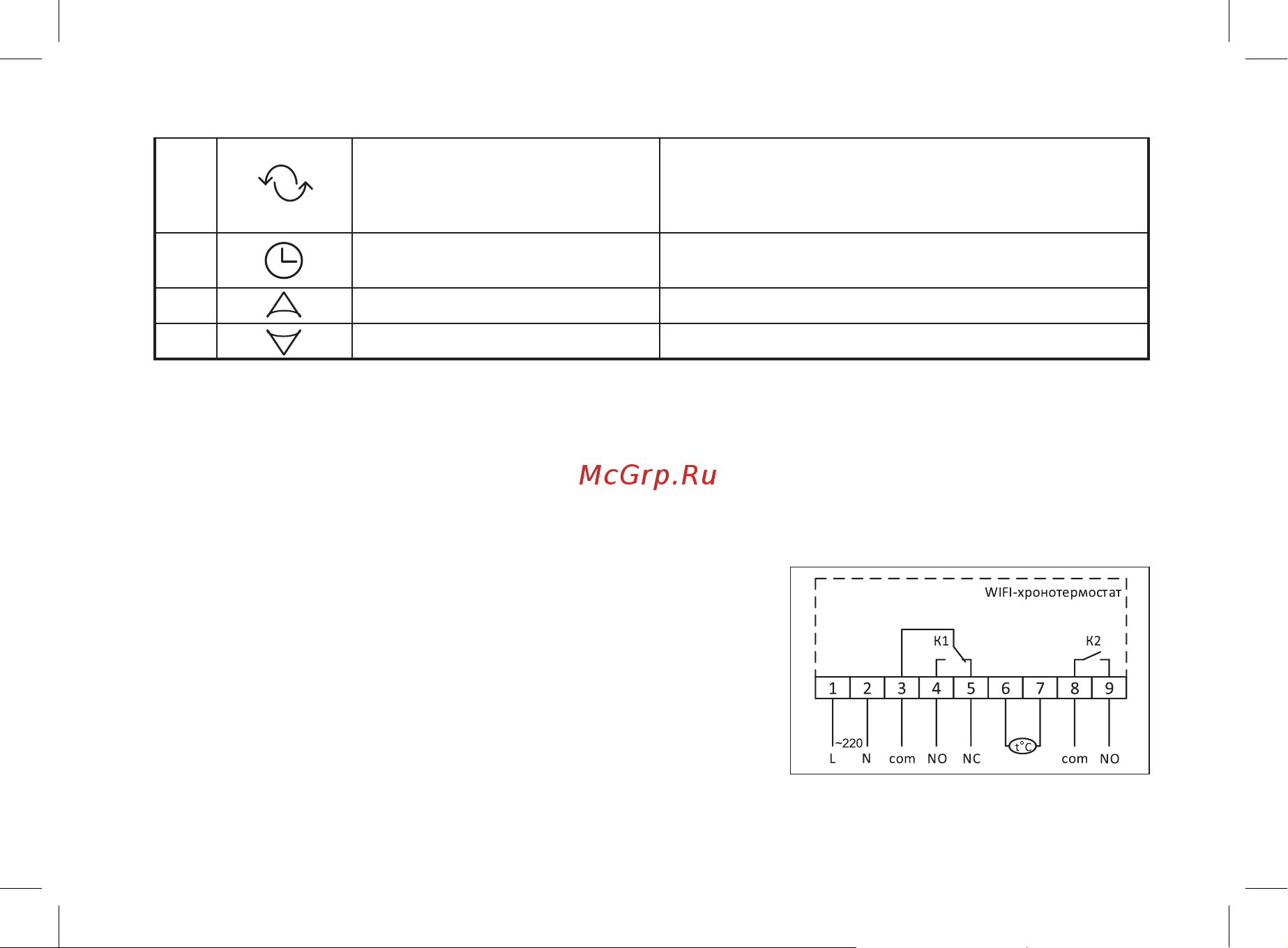

13 Кнопка выбора режимов работы

- ручное управление

- временное ручное управление

- автоматическое управление;

- установка периодов (нажать и удерживать более 5 сек)

Кнопка установки времени

и блокировки клавиш

При удерживании более 5 сек. – блокировка кнопок

15 Кнопка перехода вверх Плюс / вперед

16 Кнопка перехода вниз Минус / назад

Примечание: 1- по умолчанию

6. Указания по монтажу и подключению прибора

6.1. Общие требования

6.1.1. Хронотермостат должен быть установлен на стене со свободным воздушным обращением вокруг него.

Не следует устанавливать прибор на наружную стену. Рекомендуемая высота установки 0,3÷1,5 м от пола.

6.1.2. Хронотермостат следует устанавливать в местах, не подверженных воздействию сквозняков, тепловых

излучений и прямых солнечных лучей.

6.1.3. Подключение, установка и техническое обслуживание

термостата должны производиться квалифицированными

специалистами, изучившими настоящий технический паспорт.

6.2. Подключение прибора

6.2.1. Электрические подключения осуществляются с тыльной

стороны устройства к клеммной колодке в соответствии с

электрической схемой, приведённой на рисунке 1.

6.2.2. Для подключения нормально-открытого сервопривода

необходимо установить перемычку между клеммами 1 и 3.

Cервопривод подключается к 2 и 5 клеммам. (Рис. 2.)

Рис. 1.
