6.2.3. В случае работы с нормаль-

но–закрытым сервоприводом,

подключение производится к клеммам

2 и 4. (Рис. 3.)

6.2.4. К реле K2 (8 и 9 клеммы)

можно подключить дополнительное

оборудование (насос, вентилятор

и пр.), либо использовать его для

индикации положения клапана.

6.2.5. При работе с сервопривода-

ми с напряжением питания 24 В

используется дополнительный

трансформатор 220/24 В, под-

ключаемый в соответствии с

приведёнными на рисунке 4 схемами.

При работе хронотермостата сов-

местно с зональным коммуника-

тором VT.ZC8.0 перемычка между

1 и 3 клеммами не устанавливается,

для подключения используются

контакты 3 и 4, при этом напряжение

на них не подаётся (используется сиг-

нал типа «сухой контакт»).

6.2.6. В качестве нагрузки может выступать любое оборудование с потребляемым током до 3А

и мощностью до 0,65 КВт.

6.2.7. Во избежание наводок, кабель выносного датчика, подключаемого к клеммам 6 и 7 термостата,

не должен прокладываться в одном канале с силовыми кабелями.

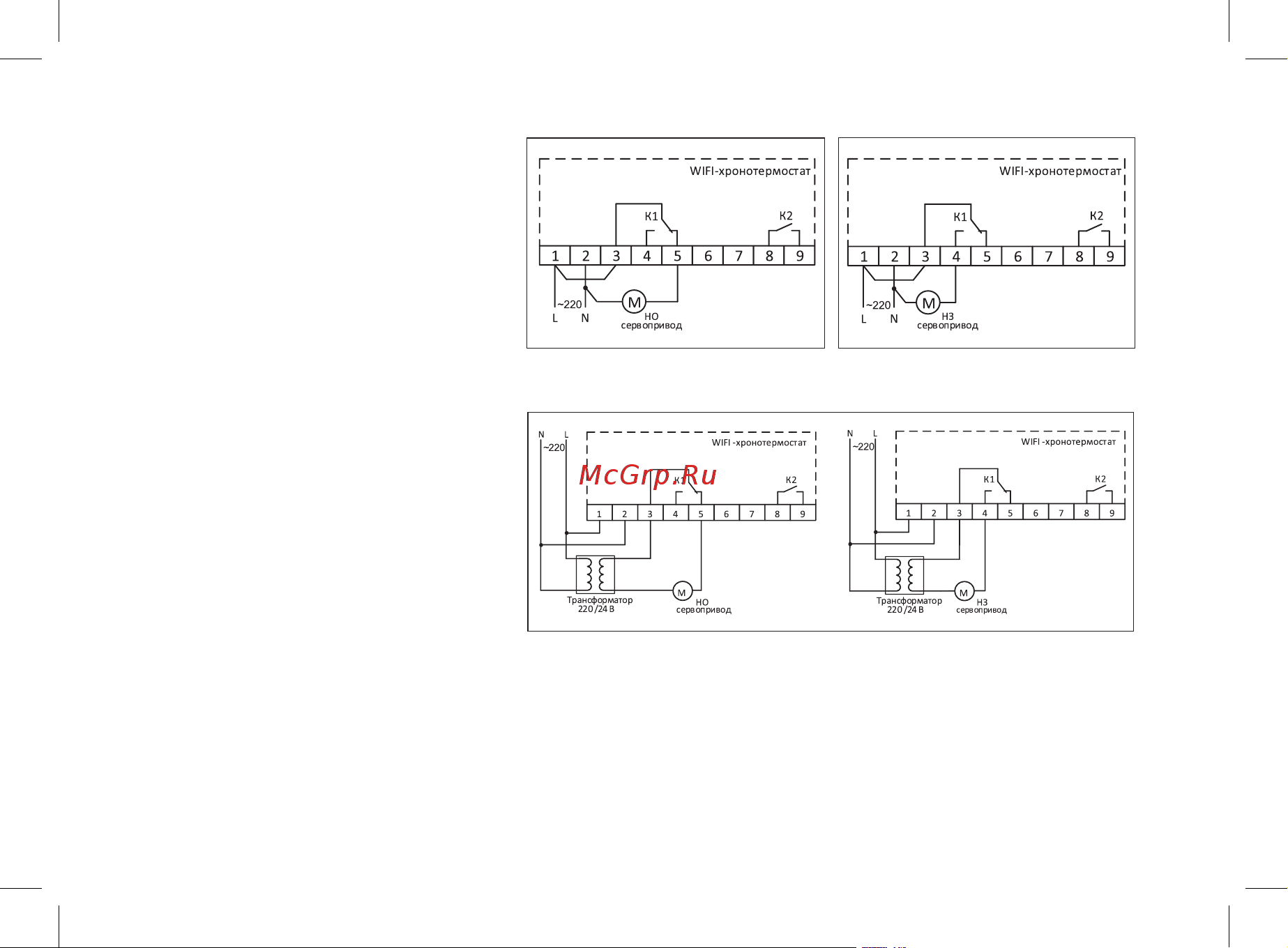

Рис. 4. Подключение нормально-открытых (А) и нормально-закрытых (Б)

сервоприводов - 24 В

Рис. 2. Подключение нормально-

открытых сервоприводов - 220 В

Рис. 3. Подключение нормально-

закрытых сервоприводов - 220 В

А Б
