-4-

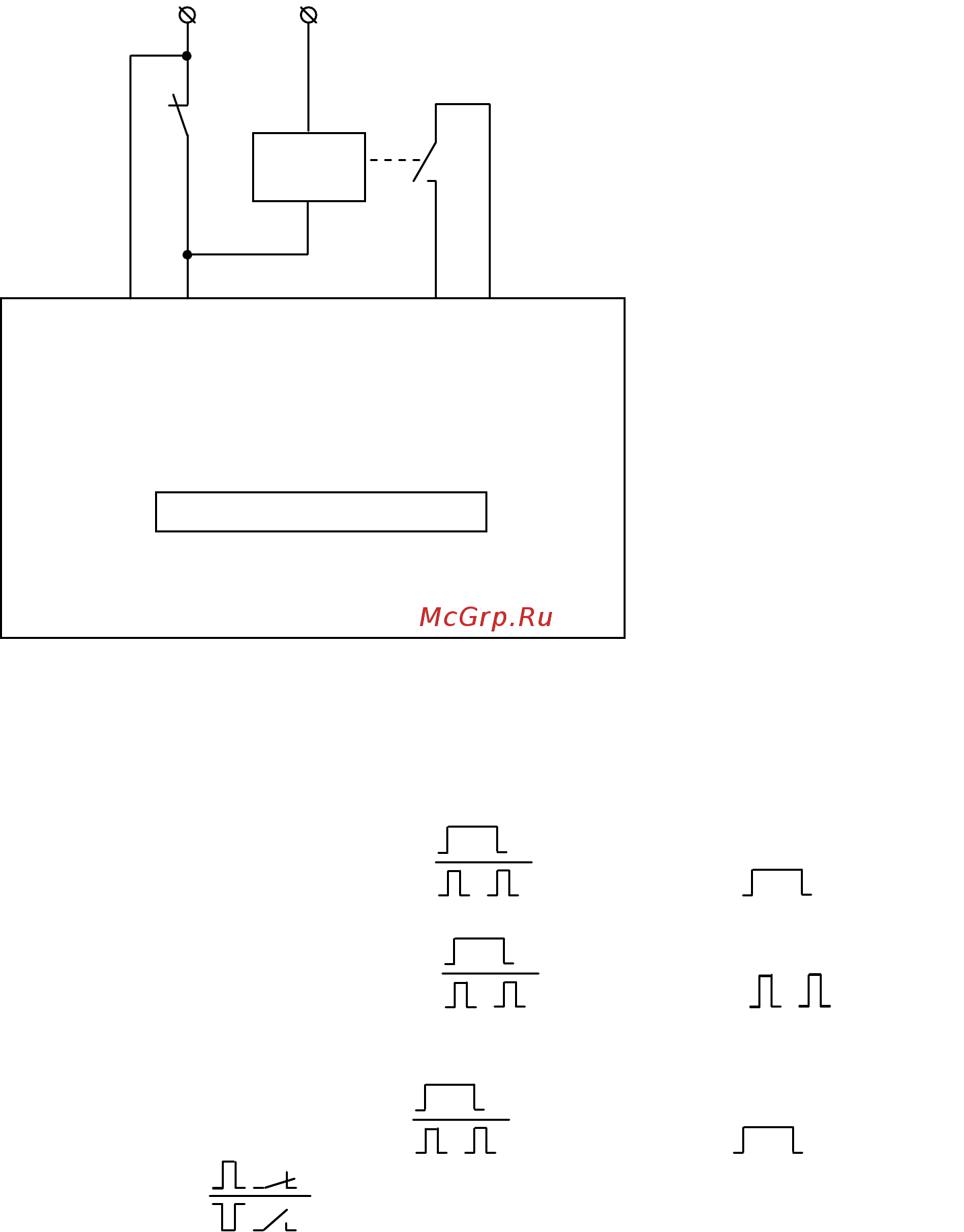

контактам выключателя, коммутирующего переменное напряжение на об-
мотку реле. Ниже приводится схема подключения секундомера для изме-
рения времени отпускания нормально разомкнутых контактов реле пере-
менного тока.
5.4. Установка режима работы.
5.4.1. При работе секундомера в режиме измерения длительности им-
пульса напряжения любой полярности, а также измерения длительности
замкнутого или разомкнутого состояния контактов (пуск и останов по одной
цепи) установите переключатель «
» в положение «
».
При пуске и останове секундомера по двум различным электрическим
цепям установите переключатель «
» в положение «
».
5.4.2. В случае работы секундомера в режиме пуска и останова по одной
цепи, т.е. если переключатель «
» в положении «
» установите
переключатель «
» в нужное положение.
SB1
К1 – испытуемое реле пе-
ременного тока,
К1.1 – нормально разомк-
нутые контакты реле,
SB1 – выключатель, ком-
мутирующий переменное
напряжение на обмотку
реле
При размыкании пере-
ключателя SB1 происхо-
дит отпускание реле К1.
Переменное напряжение U
прикладывается к входу
«ПУСК» секундомера и
начинается отсчет време-
ни. После размыкания
контактов К1.1 счет пре-
кращается.
К1
К1.1
«ПУСК»
«СТОП»
СЕКУНДОМЕР «СЧЕТ-1М»
~U
