ТАУ СЧЕТ-1М 00000002083 [4/8] Пример подключение секундомера при измерении времени срабаты

-3-

различных источников напряжения с общим «+».

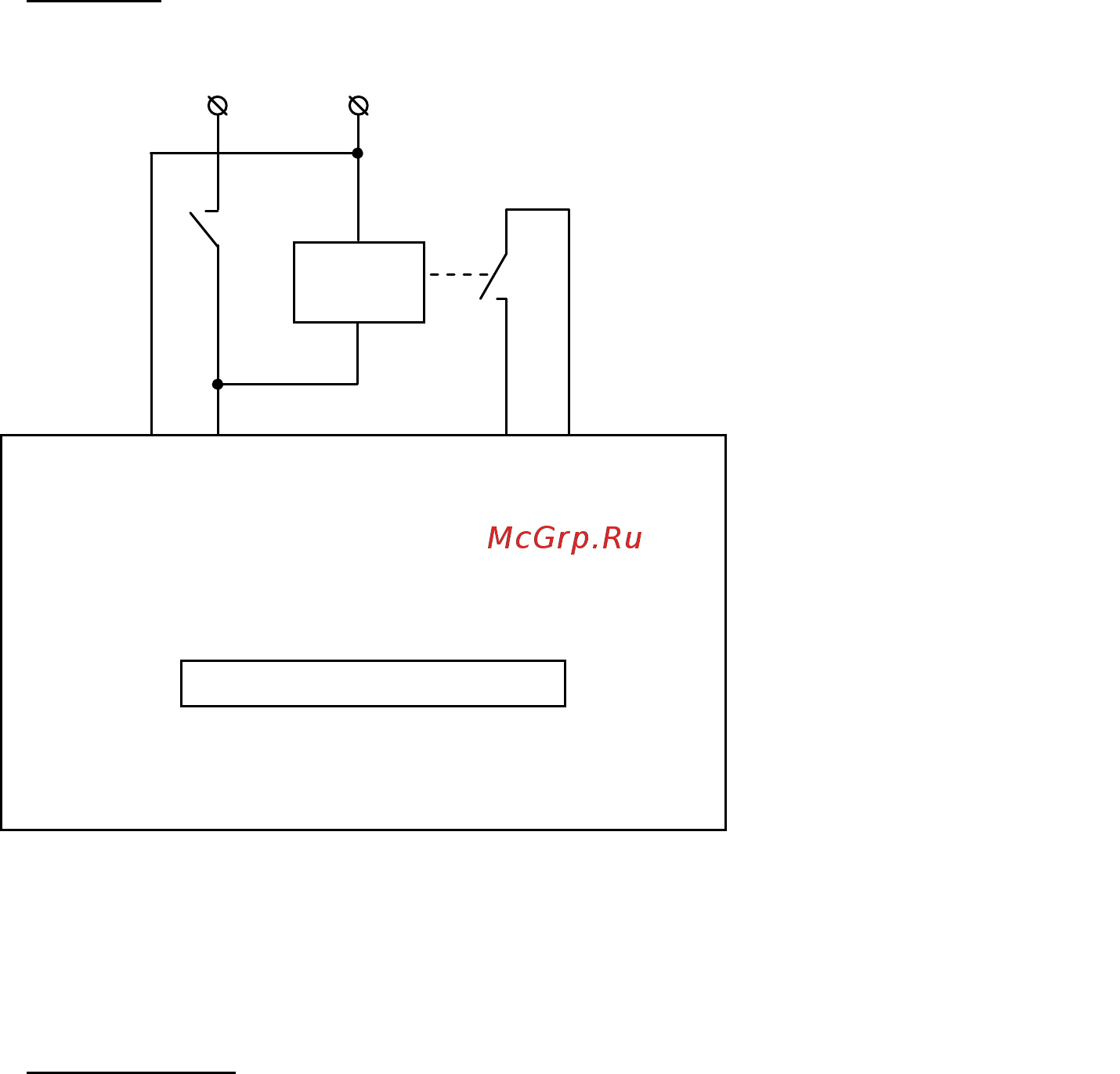

Пример. Подключение секундомера при измерении времени срабаты-

вания электромагнитного реле.

5.3.3. При питании секундомера от сети подсоедините к гнезду «9В»

блок питания, включите блок питания в сеть.

5.3.4. При питании секундомера от встроенного аккумулятора включите

движковый переключатель «АКК.».

Примечания.

1. При питании секундомера от сети рекомендуется для подзаряда аккумуля-

тора включать переключатель «АКК.».

2. В нерабочем состоянии во избежание разряда аккумулятора рекомендуется

отключать переключатель «АКК.».

3. При пуске (останове) секундомера переменным напряжением возможна

инструментальная погрешность измерений до величины равной одному

периоду измеряемого напряжения, обусловленная медленным нарастанием

входного напряжения и однополупериодным выпрямлением сигнала на

входе секундомера.

4. При соответствующем подключении входных цепей секундомера возмо-

жен его пуск (останов) и при отключении переменного напряжения. Это

требуется, например, при измерении времени отпускания реле переменного

тока. В этом случае соответствующий вход секундомера подключается к

SB1

К1 – испытуемое реле,

К1.1 – нормально разомк-

нутые контакты реле,

SB1 – выключатель, ком-

мутирующий напряжение

на обмотку реле

При замыкании переклю-

чателя SB1 происходит

срабатывание реле К1.

Напряжение U приклады-

вается к входу «ПУСК»

секундомера и начинается

отсчет времени. После

замыкания контактов К1.1

счет прекращается.

К1

К1.1

«ПУСК»

«СТОП»

СЕКУНДОМЕР «СЧЕТ-1М»
