ТРАНСФОРМАТОР ЭЛЕКТРОННЫЙ (ДРАЙВЕР) ДЛЯ СВЕТОДИОДНОЙ ПРОДУКЦИИ, Т.М. "FERON", СЕРИИ: LB

МОДЕЛЬ: LB001

Инструкция по эксплуатации и технический паспорт

1. Назначение изделия

1.1 Драйвер предназначен для преобразования переменного напряжения электрической сети в постоянное стабилизированное

напряжение 12В или 24В, и используется в светодиодных системах.

1.2 Электронная плата драйвера помещена в узкий алюминиевый корпус, благодаря чему драйвер можно устанавливать в тесных

пространствах.

1.3 Драйвер предназначен для использования внутри помещения и устанавливается на нормально воспламеняемую поверхность.

2. Технические данные

Входное рабочее напряжение AC 100-264В/50Гц

Выходное напряжение DC 12В DC 24В

Максимально допустимая нагрузка, Вт 18 24 36 48 60 72 36 48 60

Максимальная потребляемая активная мощность 21 29 43 57 69 82 43 57 69

Максимальный выходной ток, А 1,5 2 3 4 5 6 1,5 2 2,5

Средний эффективный КПД источника питания 84% 87% 84% 87%

Потребляемая мощность в режиме холостого хода <1Вт

Габаритные размеры, мм 192х18х18 283х18х18 311х18х18 345х18х18 283х18х18 311х18х18

Допустимое отклонение выходного напряжения от

номинального

Рабочая температура окружающей среды +1°С... +35°С

Максимальная температура нагрева корпуса 75°С

Климатическое исполнение УХЛ4

Класс защиты от поражения электрическим током II

Степень защиты от пыли и влаги IP20

3. Комплект поставки

3.1. Драйвер

3.2. Индивидуальная упаковка

3.3. Инструкция по эксплуатации

4. Требования безопасности

Внимание! Прибор использует опасное для жизни сетевое напряжение. Подключение к сетевому напряжению должно осуществляться

квалифицированным персоналом, имеющим соответствующие лицензии и допуски к такому виду работ.

4.1 Монтаж, подключение и обслуживание драйвера осуществляется только при отключенном электропитании.

4.2 Не устанавливать драйвер в места с затрудненной конвекцией воздуха, либо в зоне прямого воздействия солнечных лучей.

4.3 Драйвер предназначен для использования внутри сухих помещений. Не допускать попадания влаги.

4.4 Драйвер должен располагаться на расстоянии не менее 5см от другого драйвера, при необходимости установки нескольких.

4.5 Рекомендуется устанавливать драйвер на металлическую поверхность без использования прокладок, ухудшающих

теплопроводность.

4.6 Не вскрывать драйвер во избежание повреждения оболочки изделия и повреждения внутренних частей.

4.7 Не использовать драйвер с поврежденной изоляцией входного и выходного кабелей.

4.8 При нормальной работе драйвера температура его корпуса не должна превышать 75°С. При превышении температуры уменьшите

нагрузку или улучшите конвекцию воздуха.

4.9 Радиоактивные и ядовитые вещества в состав изделия не входят.

5. Подготовка изделия к работе и техническое обслуживание.

- При установке трансформатора необходимо помнить следующее:

1) Трансформатор предназначен только для работы в помещении. Обеспечьте защиту трансформатора от влаги и избыточного тепла

(разрешается использовать трансформатор в температурном режиме +1°С... +35°С).

2) Для подведения сетевого напряжения рекомендуется использовать PVC-трубки или плоский кабель, с поперечным сечением не менее

0,75 кв. мм

- Чтобы избежать возникновения радиопомех длина проводов, питающих светодиоды, не должно превышать 2 метров.

- Мощность нагрузки трансформатора не должна превышать максимально допустимую.

- Если от одного трансформатора работает несколько светодиодных приборов освещения, то все низковольтные провода должны

присоединяться к низковольтным проводам трансформатора через клеммные колодки, либо методом пайки. Провода высокого

напряжения не должны пересекаться с низковольтными проводами.

- Трансформатор следует устанавливать, как можно ближе к светодиодным приборам освещения, но из-за теплового излучения ламп

расстояние должно составлять от 0,2 до 2,0 м.

- Так как электронный трансформатор нагревается во время работы, место установки трансформатора должно иметь хорошую

вентиляцию.

- При подключении нагрузки, рекомендуется оставлять запас по мощности не менее 15%. При установке в местах с затрудненной

конвекцией воздуха следует увеличить запас до 30%.

- Не использовать в цепях питания с диммером (светорегулятором).

6. Подключение

Внимание! Подача напряжения питания сети на выходные контакты драйвера выведет его из строя.

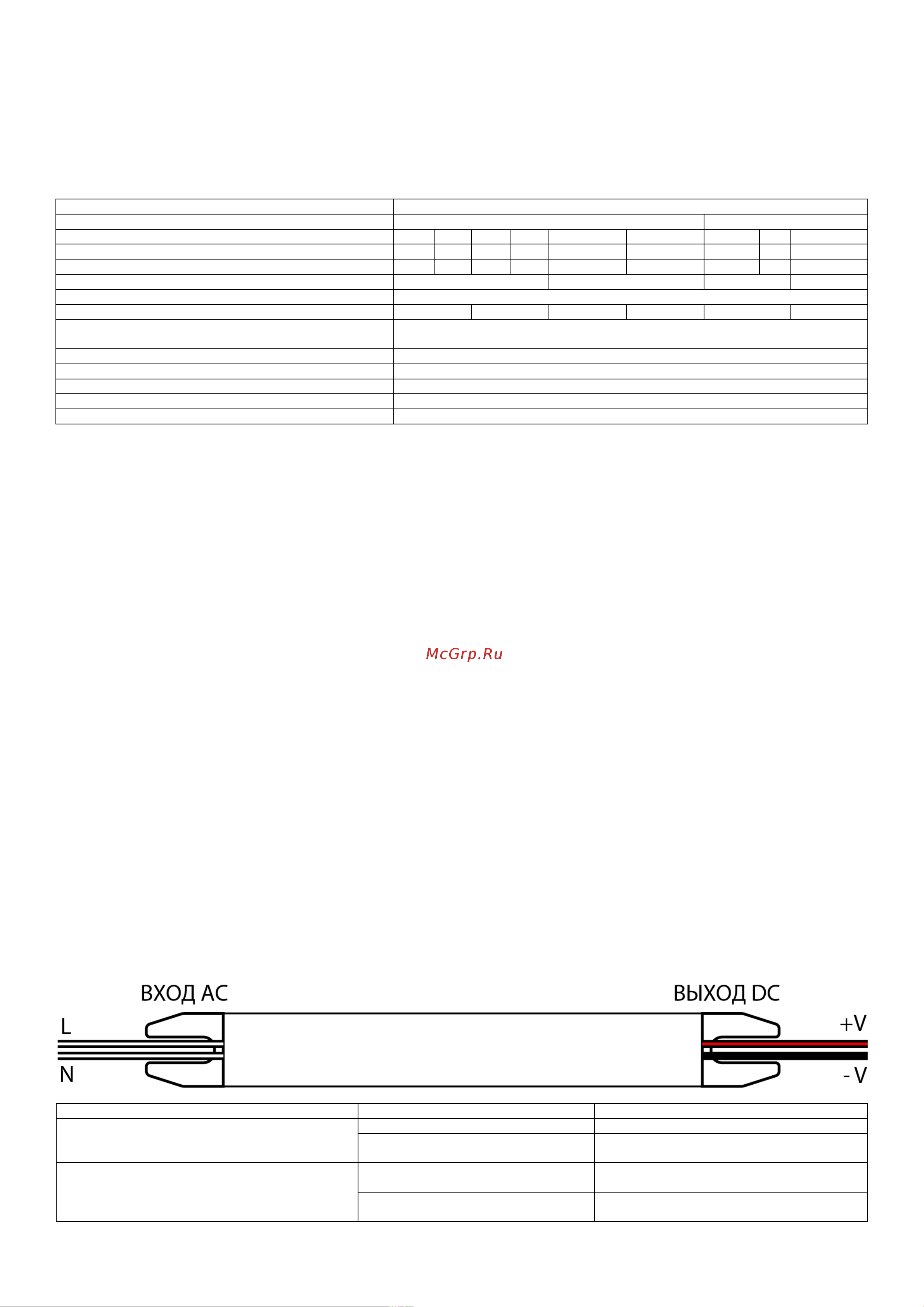

Подключите согласно схеме:

7. Возможные неисправности и меры их устранения

неисправность Возможная причина Меры устранения

Не работает драйвер (отсутствует выходное

напряжение при подключенной нагрузке)

Отсутствие напряжения в сети Восстановите напряжение в сети

Поврежден питающий кабель или

плохой контакт

Проверьте цепь подключения, при

необходимости устраните неисправность

Температура корпуса выше максимально

допустимой (75°С)

Драйвер установлен в месте с

затрудненной конвекцией воздуха

Улучшите конвекцию воздуха в месте

установки

Превышена предельно допустимая

нагрузка

Уменьшите нагрузку

Если после произведенных действий неисправность не устранена, то дальнейший ремонт не целесообразен (неисправимый дефект).

Обратитесь в место продажи.
