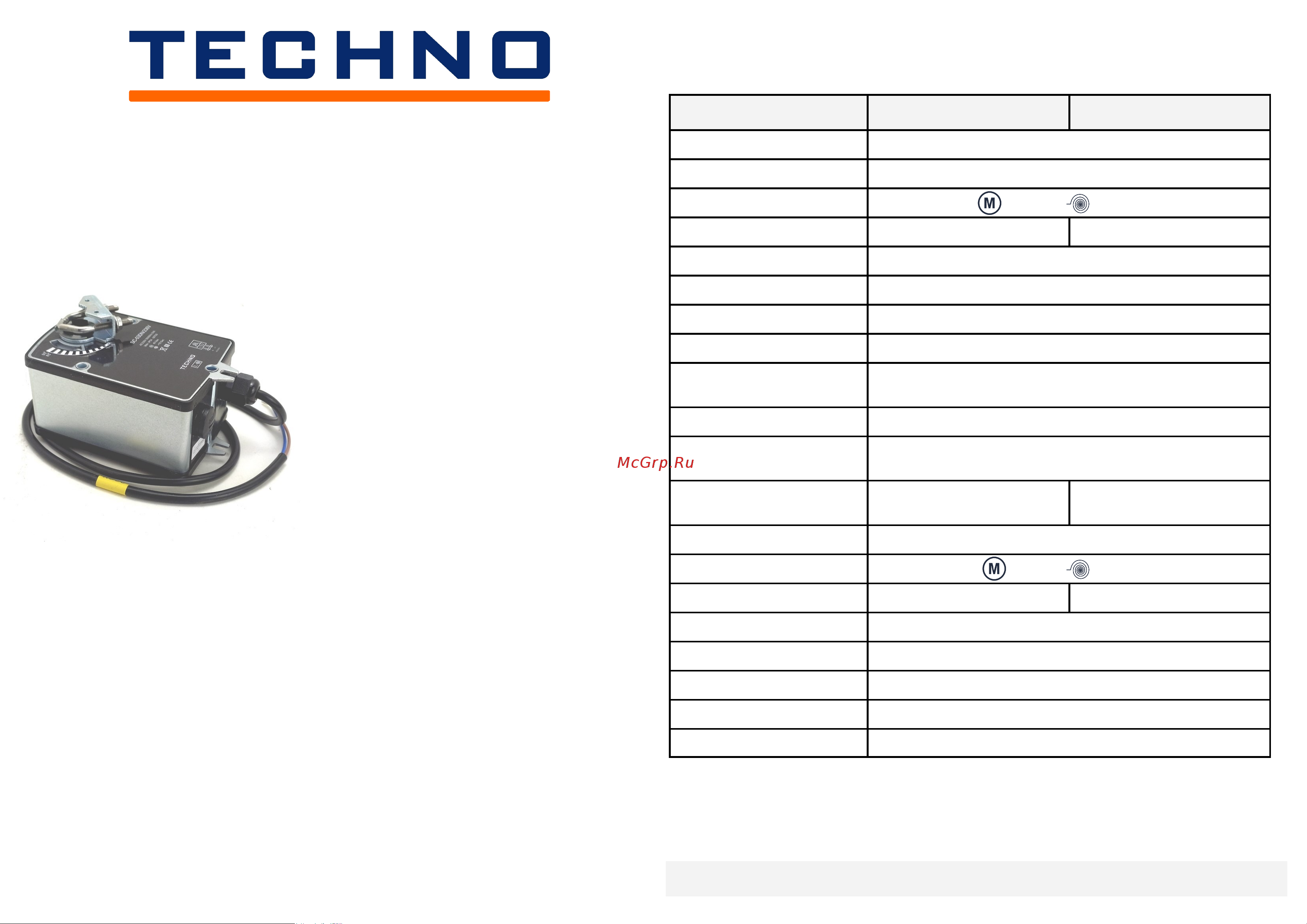

Руководство по эксплуатации для электропривода

серии SC-03

Электропривод с возвратной пружиной для управления воздушными

клапанами

Примечание. Устройство может быть вскрыто только на заводе-

изготовителе. Оно не содержит частей, которые могут быть

переустановлены или отремонтированы потребителями

Особенности серии SC-03:

 Крутящий момент 3Нм

 Номинальное напряжение 24 В / 230 В

 Низкое энергопотребление

 Возможность выбрать угол поворота

 Универсальный адаптер: размер круглого вала до 12 мм

 Опционально два вспомогательных переключателя SPDT*

 Без ручного управления

 Герметичный корпус соответствует требованиям IР54

 Минимальный вес

Описание:

Приводы TECHNO серии SC-3 с пру-

жинным возвратом разработаны специ-

ально для управления воздушными кла-

панами и заслонками небольших разме-

ров, установленных в системах вентиля-

ции. Привод SC-03 обладает малыми

размерами и гибким управлением.

После отключения питания привод

возвращается в начальное положение

* SPDT (Single-Pole Double-Throw) –однополюсная группа переключающихся контактов.

Модель

SС-03DF..(S)/24V SС-03DF..(S)/230V

Крутящий момент 3Нм

Площадь заслонки до 0,5м²

Рабочее время 40 сек, 15 сек

Энергопитание AC-DC 24В AC 230В

Энергопотребление Режим работы: 5Вт, режим ожидания: 2Вт

Расчетная мощность 5ВА

Масса 1,2кг

Управление открыто/закрыто

Направление враще-

ния

Определяется стороной монтажа

Угол поворота 0...90° (макс. 95º) настройка 5...85° (5° шаг)

Индикация положе-

ния

Механический указатель

Переключатели

*SPDT

..DF..(S)/24V - 2 шт ..DF..(S)/230V - 2 шт

Срок службы 70000 полных циклов хода штока

Уровень шума 50дБ, 62дБ

Класс защиты III (низкое напряжение) II (всё изолированно)

Степень защиты IР54

Диаметр вала ○ 8...12mm □9х9mm

Рабочая температура -30...+50°С

Влажность 5~95% RH без конденсации

Сертификация CE
