При испытаниях время измерения выбирают по таблице 4 или 5. При этом изменение

погрешности при двух, трех измерениях не должно превышать 0,1 допускаемого значения

погрешности (таблица 4 или 5).

Результаты испытаний считаются положительными и счётчик соответствует классу

точности, если погрешности не превышают значений, приведенных в таблице 4 и таблице 5, а

разность между значением погрешности, выраженной в процентах, при однофазной нагрузке

и значением погрешности, выраженной в процентах при симметричной многофазной нагруз-

ке при номинальном токе и cos  = 1 для активной энергии не превышает 1 % и 1,5 % для

счётчиков класса точности 0,5S и 1 соответственно.

5.4.2 Проверка стартового тока (чувствительности).

Перед началом проверки необходимо перевести импульсный выход счётчика в режим

поверки. Выбранному виду энергии должен соответствовать, подключаемый к установке,

импульсный выход счётчика.

Проверку стартового тока проводят для активной и реактивной энергии методом об-

разцового счётчика на установке К68001 при значениях тока 0,001I

ном

для счётчиков класса

точности 0,5S или 0,004I

для счётчиков класса точности 1 при симметричной нагрузке.

Испытание должно быть проведено для прямого и обратного направления.

Результаты испытаний считаются положительными, если счётчик регистрирует элек-

троэнергию.

Примечание - Перед началом испытаний счётчики должны быть выдержаны 10 мин

5.4.3 Проверку самохода необходимо проводить по каждому виду энергии при отсут-

ствии тока в последовательных цепях и приложенном фазном напряжении, равном 1,15U

ном

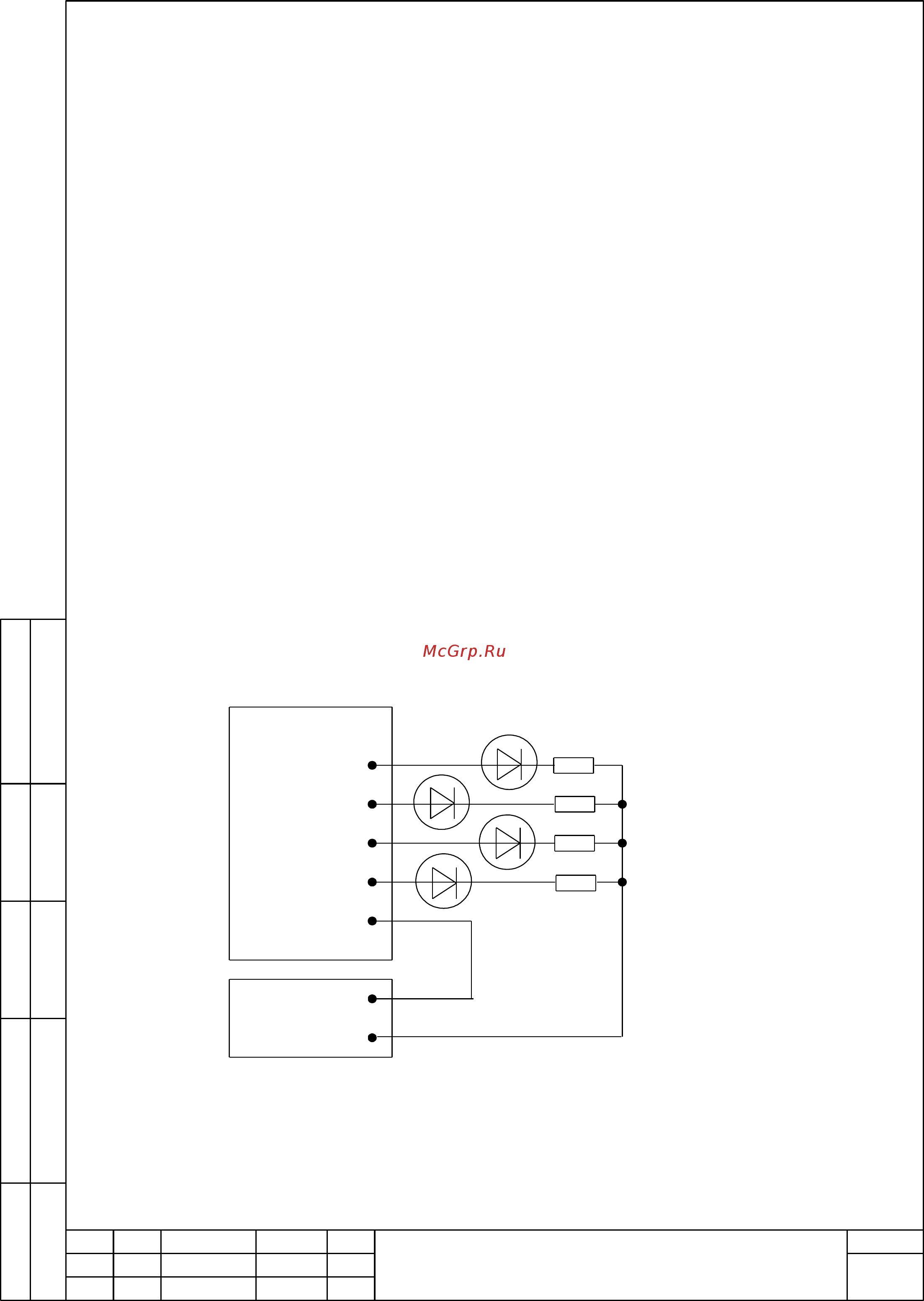

Проверка производится по каждому виду энергии. В качестве индикаторов использу-

ются светодиодные индикаторы, подключенные к импульсным выходам в соответствии с ри-

сунком 1.

Счётчик

ХТ25, ХТ26

Источник

питания

Б5-30

ХТ17

ХТ21

ХТ22

ХТ20

+12 В

Активная прямая

Активная обратная

Реактивная прямая

(Активная прямая)

Реактивная обратная

Светодиоды - АЛ-307БМ

Резисторы - С2-33Н-0,125-1 кОм5 %

Рисунок 1
