Меркурий 230. Руководство по эксплуатации АВЛГ.411152.021 РЭ

Версия 07.2020 Страница 29 из 44

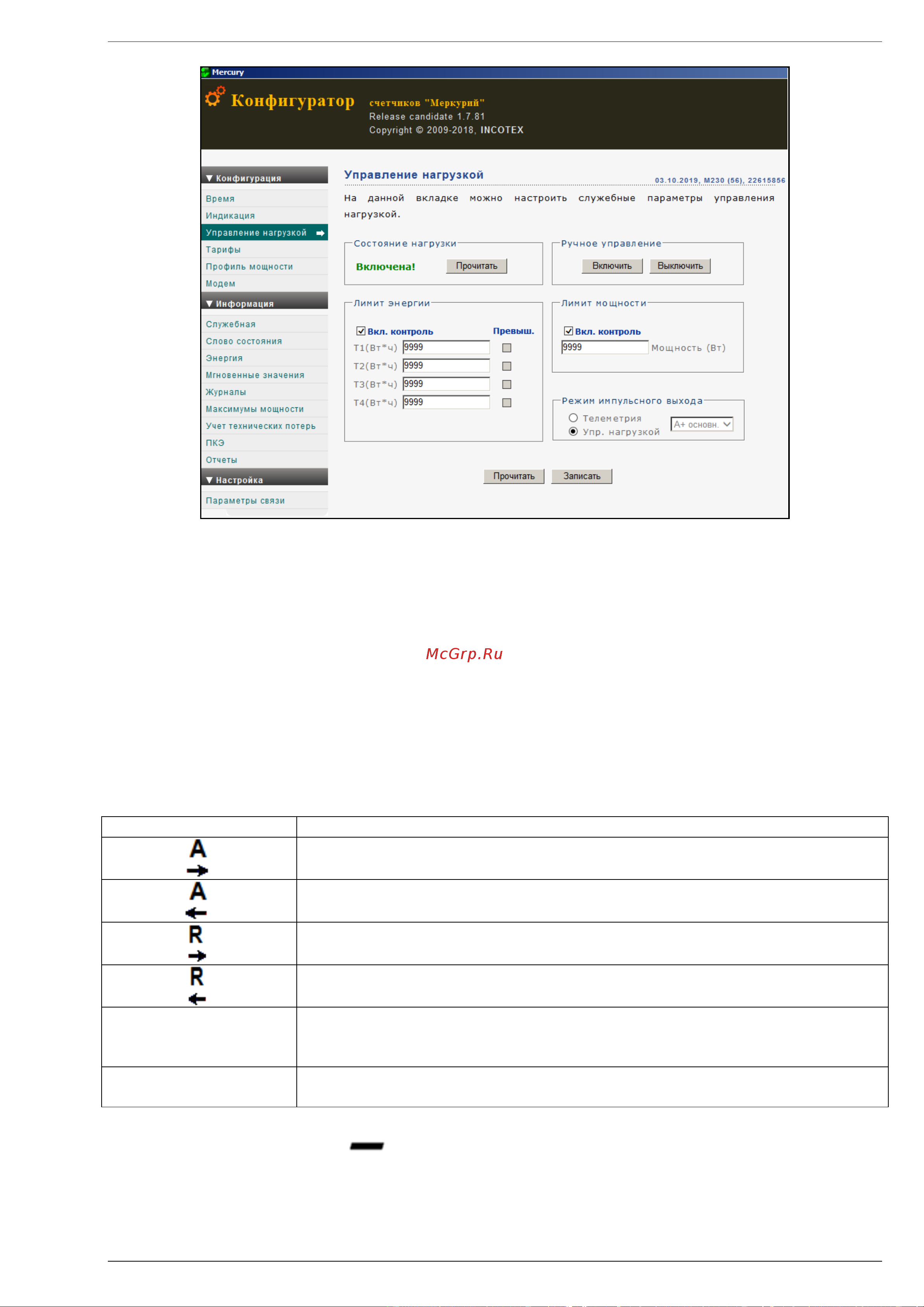

Рисунок 4.12 – Вкладка «Управление нагрузкой»

4.5 Использование

4.5.1 Индикация и управление

Счетчик выдает показания непосредственно в инженерных единицах, в частности,

в кВтч при измерении активной энергии и в кварч при измерении реактивной энергии.

При включении счетчика включаются все сегменты ЖКИ в течение 1 с для

проверки его исправности, после чего счетчик переходит в режим индикации текущих

измерений.

Описание символов на лицевой панели счетчика над ЖКИ приведено в

таблице 4.1.

Таблица 4.1 – Описание символов на лицевой панели счетчика

Символ

Описание

Активная энергия прямого направления (А+)

Активная энергия обратного направления (А-)

Реактивная энергия прямого направления (R+)

Реактивная энергия обратного направления (R-)

D M Y P

Текущий отображаемый период. Например, индикация «M» «P»

означает, что отображаются данные измерений за предыдущий месяц,

индикация «D» «M» «Y» – за текущий день/месяц/год соответственно

Индикатор отображения технических потерь (в трансформаторах и

линиях электропередач)

В рабочем режиме под соответствующим символом на лицевой панели

отображается указатель на ЖКИ для описания индицируемого цифрового

значения.

Внешний вид ЖКИ приведен на рисунке 4.13.
