Руководство по эксплуатации Меркурий 204, 208, 234, 238
Страница 32 из 63 Версия 07.2022
4.2.7 Работа счетчика c интерфейсом NBIOT или GSM DUAL SIM
Счетчик со встроенным интерфейсом NBIOT (индекс G5 в коде) или GSM DUAL SIM
(индексы G1, G6 в коде) может работать в режиме контроллера АИИС КУЭ, выполняя
задачи технического и коммерческого учета электроэнергии. Счетчики с интерфейсом
NBIOT или GSM DUAL SIM могут работать в двух режимах передачи данных:
режим инициативной передачи данных;
режим прямого канала.
Если нет обмена по прямому каналу и при этом сконфигурирован канал
инициативной передачи данных, счетчик начинает работать в режиме
инициативной передачи данных.
В режиме инициативной передачи данных счетчик является инициатором передачи
данных:
архивов показаний на начало отчетного периода;
текущих значений параметров электропитания;
журналов событий;
оперативных событий, при наступлении которых выполняется отправка данных.
Для счетчика с интерфейсом NBIOT режим инициативной передачи данных, который
оптимизирован для минимизации трафика, является основным режимом работы. Режим
прямого канала является опциональным.
В целях минимизации трафика при настройке режима инициативной передачи
данных можно выбрать расписание передачи данных и состав передаваемых данных и
событий. Полный перечень параметров и событий, доступных для выбора, приведен в
документе «LpWAN Конфигуратор. Руководство пользователя»
https://www.incotexcom.ru/support/docs/manual. Выполняется оценка суточного трафика,
кроме того, можно установить лимит суточного трафика. Если максимальный объем
суточного трафика израсходован, счетчик прекращает передачу данных, что важно для
ограничения количества передаваемых данных в нештатных ситуациях.
С вышестоящего уровня управления доступны функции конфигурирования счетчика
и управления счетчиком.
Для снижения средних затрат на точку учета, к счетчику с интерфейсом NBIOT
можно подключить по интерфейсу RS485 ведомые счетчики для опроса через ведущий
счетчик по NBIOT. К ведущему счетчику можно подключить не более трех ведомых
счетчиков. Для каждого из ведомых счетчиков доступна индивидуальная настройка
режима инициативной передачи данных.

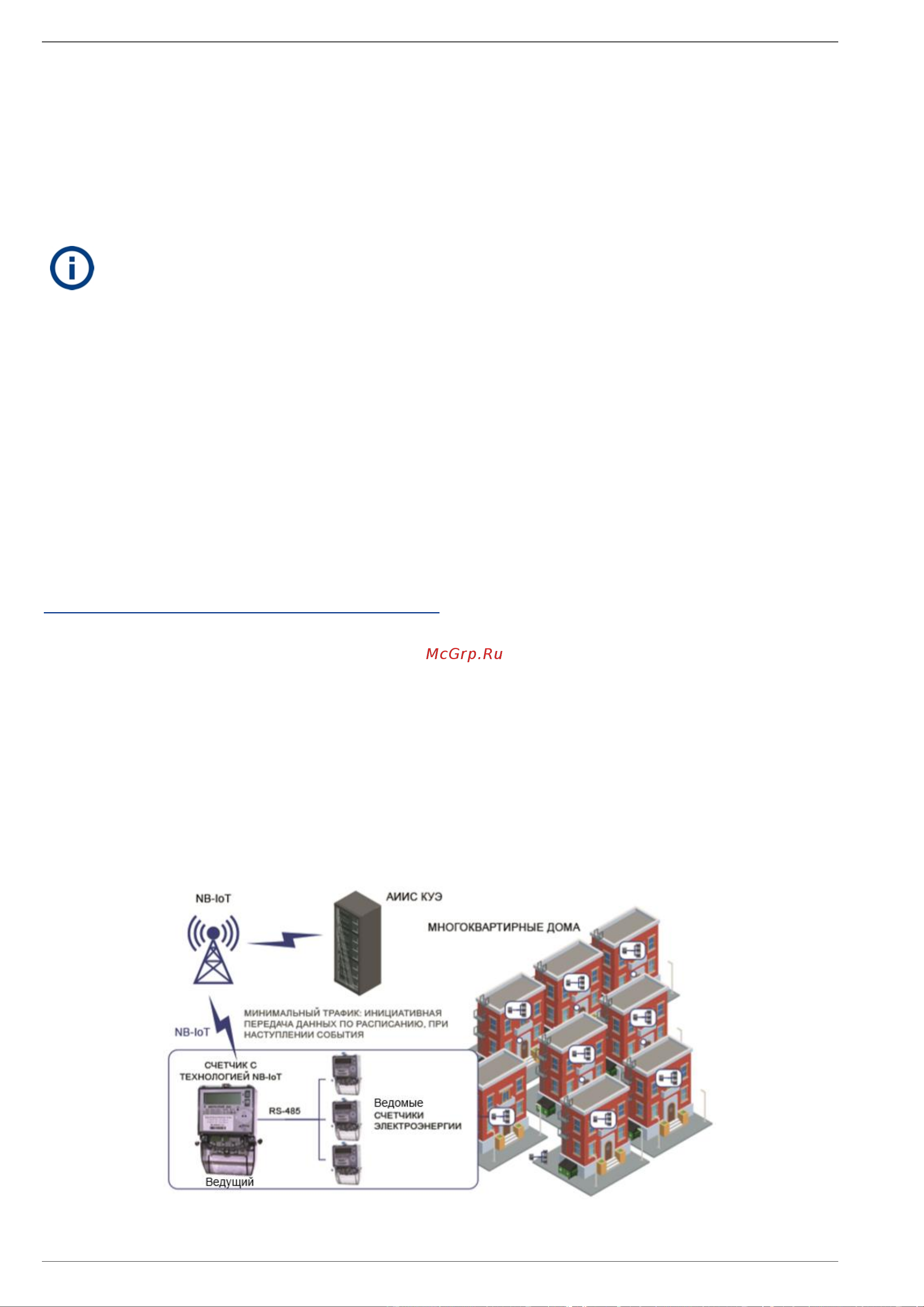

Схема работы счетчика с интерфейсом NBIOT в составе системы АИИС КУЭ в
режиме инициативной передачи данных приведена на рисунке 4.4.
Рисунок 4.4 – Схема работы счетчика NBIOT в составе АИИС КУЭ
