АВЛГ.411152.034 РЭ Меркурий 236. Руководство по эксплуатации

Страница 30 из 42 Версия 07.2020

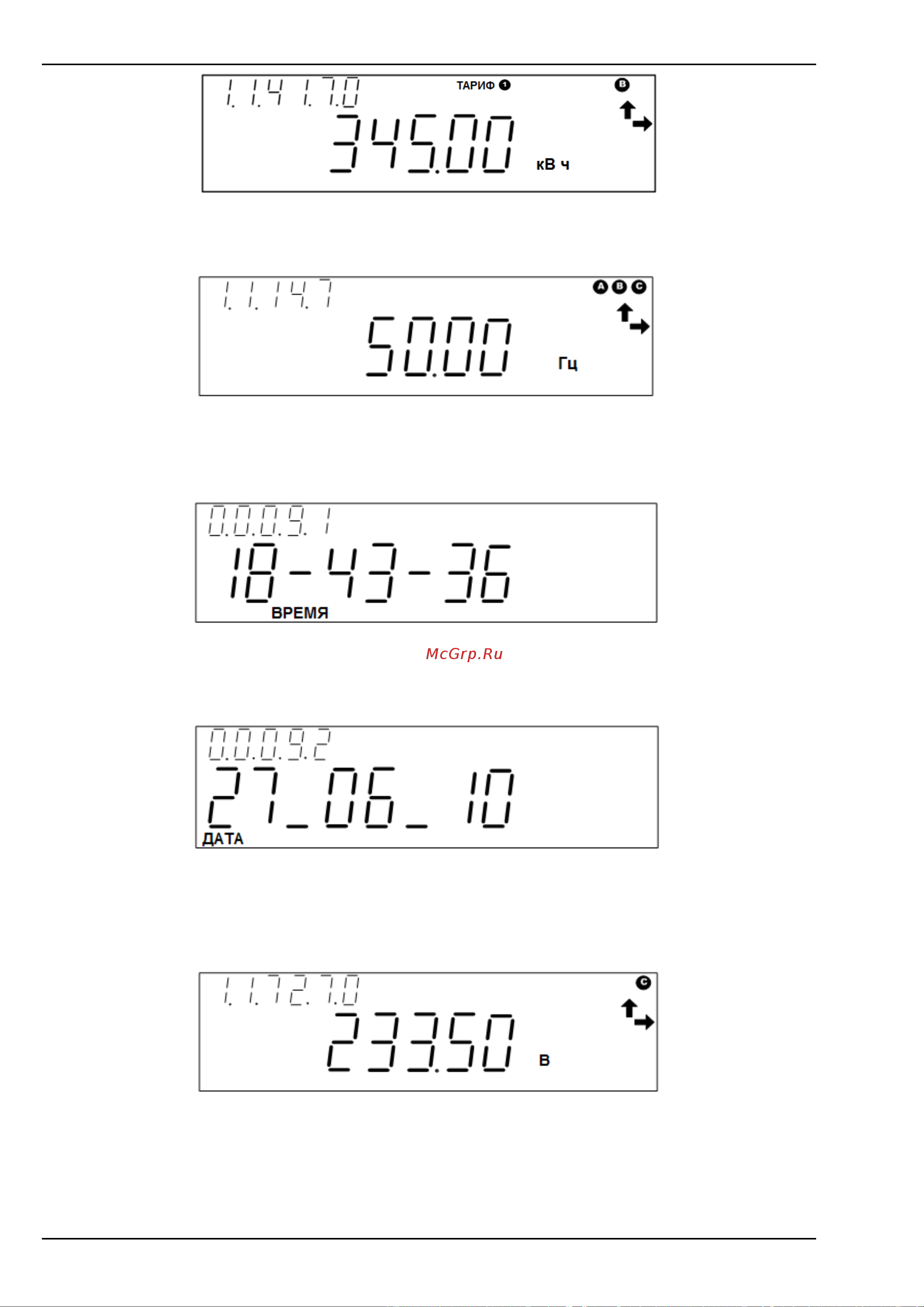

Рисунок 4.13 – Индикация учтенной энергии по текущему тарифу

Формат индикации значения измеренной частоты сети приведен на рисунке 4.14.

Рисунок 4.14 – Индикация частоты сети

Формат индикации текущего времени в формате «часы-минуты-секунды»

приведен на рисунке 4.15, где показан пример индикации времени (18 ч 43 мин 36 с).

Рисунок 4.15 – Индикация текущего времени

Формат индикации текущей даты в формате «день_месяц_год» приведен на

рисунке 4.16, где показан пример индикации даты (27 июня 2010 года).

Рисунок 4.16 – Индикация текущей даты

Формат индикации действующего значения напряжения в каждой фазе с

указанием номера фазы приведен на рисунке 4.17, где показан пример индикации

действующего значения напряжения 233,5 В в фазе С.

Рисунок 4.17 – Индикация действующего значения напряжения

в каждой фазе

Формат индикации действующего значения тока в каждой фазе с указанием

номера фазы приведен на рисунке 4.18, где показан пример индикации действующего

значения тока 10 А в фазе А.
