Меркурий 236. Руководство по эксплуатации АВЛГ.411152.034 РЭ

Версия 04.2024 Лист 12 из 38

– номинальный (или базовый) и максимальный ток;

– номинальное напряжение;

– номинальная частота энергосети;

– другие символы, предусмотренные ГОСТ 31818.11-2012, ГОСТ 31819.21-2012,

ГОСТ 31819.22-2012, ГОСТ 31819.23-2012, ГОСТ 12.2.091-2012, ГОСТ 22261-94.

2.7.2 Пломбирование

Верхняя крышка корпуса пломбируется путем нанесения оттиска ОТК предприятия-

изготовителя и поверительного клейма службы, осуществляющей поверку счетчика.

Защитная крышка клеммной колодки и отсека для подключения цепей интерфейсов

пломбируются проволочной пломбой организации, обслуживающей счетчик.

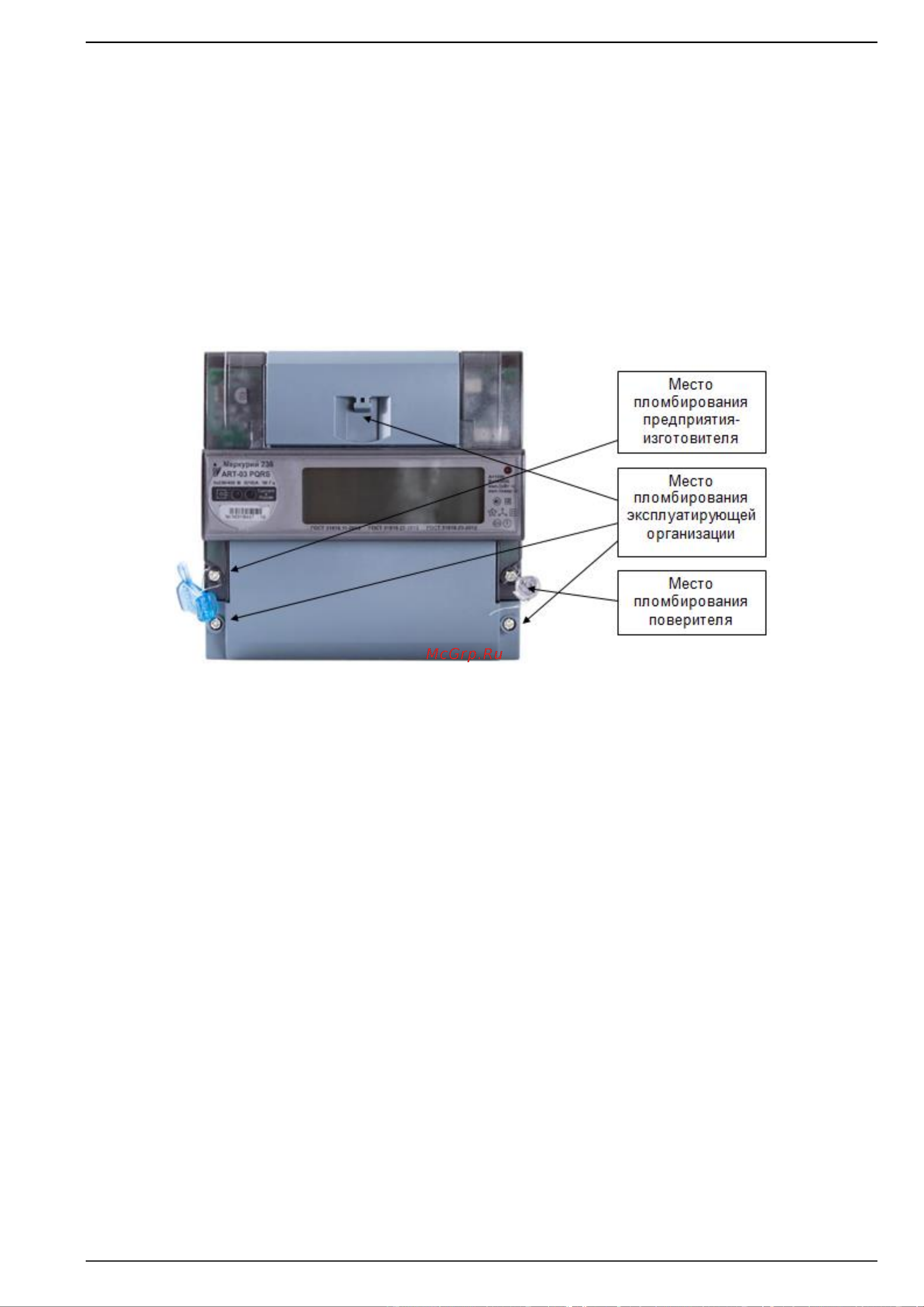

Схема пломбирования счетчика приведена на рисунке 2.1.

Рисунок 2.1 – Схема пломбирования

2.8 Упаковка

Упаковка счетчика соответствует ГОСТ 22261-94, ГОСТ 23170-78, ОСТ 45.070.011-

90 и документации предприятия-изготовителя.

3 Устройство и работа

3.1 Устройство счетчика

Счетчик состоит из электронного модуля, размещенного в пластиковом корпусе, не

поддерживающем горение.

Корпус счетчика предназначен для монтажа на DIN-рейку. Габаритные размеры

приведены в приложении А.

В нижней части корпуса расположена клеммная колодка для подключения счетчика

к энергосети. Клеммная колодка закрыта пломбируемой крышкой, ограничивающей

доступ.

В качестве устройства отображения электроэнергии в счетчике используется

жидкокристаллический индикатор (ЖКИ), который расположен на лицевой панели.

В верхней части корпуса расположены клеммы соединителей импульсного выхода и

интерфейса RS485. Клеммы закрыты пломбируемой крышкой, ограничивающей доступ.

В счетчике имеется аппаратная защита в виде электронных пломб вскрытия корпуса

и крышки клеммной колодки. Электронные пломбы предназначены для фиксации фактов

вскрытия. При каждом вскрытии время и дата события заносятся в журнал событий в

памяти счетчика.

Счетчик имеет светодиодный индикатор функционирования, являющийся

одновременно индикатором импульсов учета электроэнергии.
