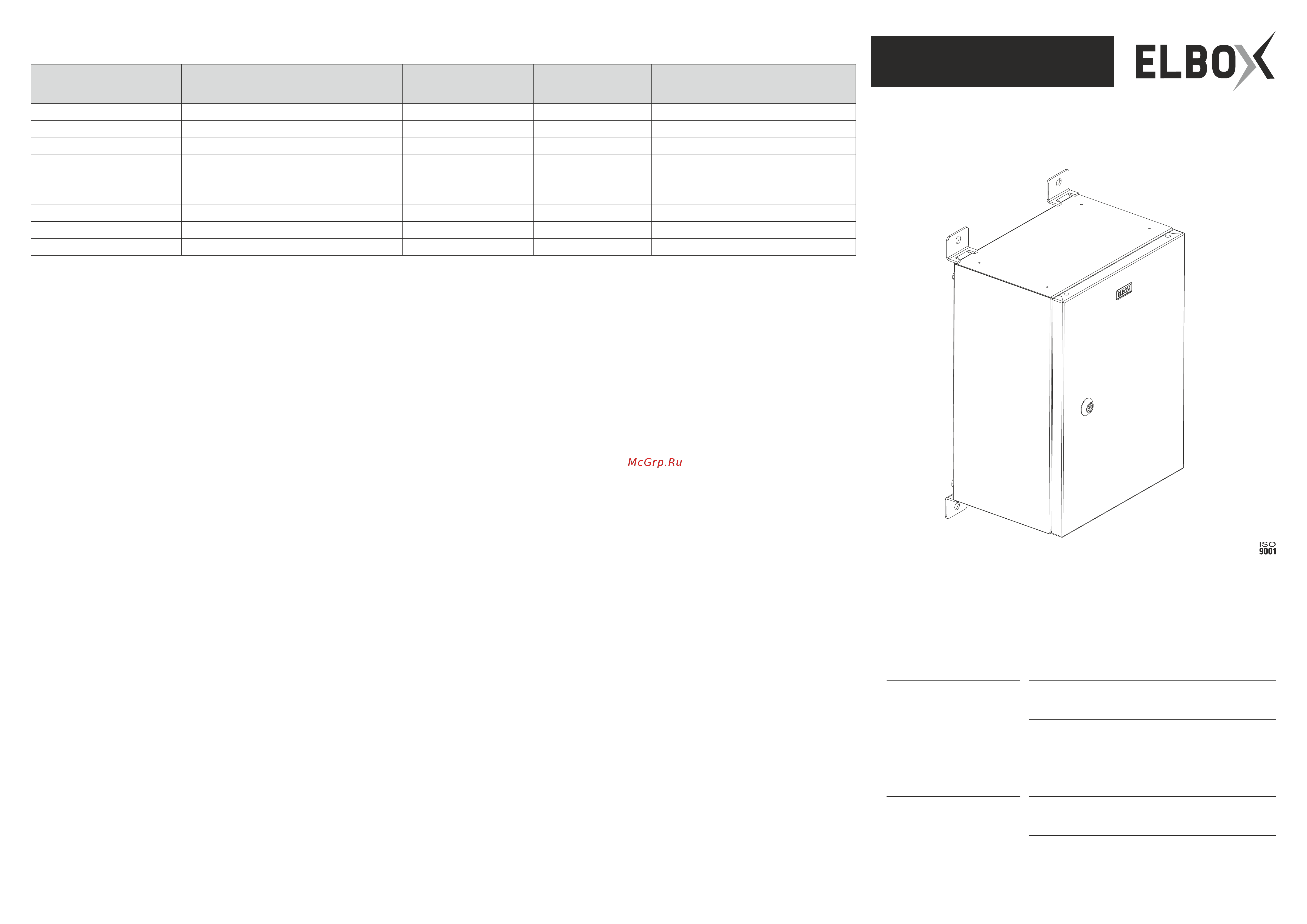

ÎÑÍÎÂÍÛÅ ÒÅÕÍÈ×ÅÑÊÈÅ ÄÀÍÍÛÅ

1. НАЗНАЧЕНИЕ

1.1 Настенный шкаф EMW (далее – изделие) предназначен для распределения электроэнергии, монтажа электротехнического оборудования.

1.2 Изделие имеет степень защиты, обеспечиваемой оболочкой, IP66, предназначено для внутренней и наружной установки.

2. ОПИСАНИЕ ИЗДЕЛИЯ

2.1 В стандартную комплектацию входят: корпус, дверь, оцинкованная монтажная панель, заглушка кабельного ввода. Корпус выполнен из стали, имеет сварную

конструкцию. На задней стенке установлены шпильки для крепления монтажной панели и отверстия для установки кронштейнов крепления к стене. В нижней части

корпуса расположено отверстие кабельного ввода, защищенное заглушкой с уплотнителем.

2.2 Дверь выполнена из стали 1 мм, имеет пенорезиновый уплотнитель, надежно фиксируется точечным замком. Дверь имеет элемент для заземления. Угол открытия

двери - 130˚. Передняя рама имеет желоб, который дополнительно защищает оборудование от проникновения воды и грязи внутрь корпуса при открывании двери.

Предусмотрена возможность установки дополнительного оборудования на внутреннюю плоскость двери.

2.3 Монтажная панель из оцинкованной стали 2,5 мм крепится восемью гайками на приваренные шпильки М6х30. Установка шкафа возможна через отверстия в задней

стенке, а также при помощи монтажных кронштейнов.

2.4 Вид климатического исполнения У1 по ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от минус 50˚С до плюс 45˚С и относительной

влажности не более 80% при температуре плюс 20˚С.

2.5 Шкафы не предназначены для эксплуатации во взрывопожароопасных зонах.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления с помощью электрических проводников

или крепежных соединений.

4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие шкафа требованиям конструкторской документации и ТУ BY 800008148.003–2015 при соблюдении потребителем условий

транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации изделия 24 месяца с момента ввода в эксплуатацию, но не более 30 месяцев

со дня поставки. Гарантийный срок хранения не более 6 месяцев. Гарантия не распространяется на изделие, которое подверглось механической доработке или

изменению конструкции. ВНИМАНИЕ! Изготовитель не несет отвественности за сохранность шкафа с установленным оборудованием заказчика при

транспортировке.

5. УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И УТИЛИЗАЦИИ

Изделие не содержит в своем составе материалов опасных для жизни и здоровья человека, вредных для окружающей среды. Изделие не содержит в своем составе

драгоценных металлов. Не требует специальных мер предосторожности при транспортировании, хранении и утилизации. Транспортирование изделия в упаковке может

осуществляться любым видом транспорта в крытых транспортных средствах, в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.

Условия транспортирования, в части воздействия климатических факторов, должны соответствовать группе хранения 4 по ГОСТ 15150. Условия хранения по группе 2

ГОСТ 15150. Утилизацию изделия производят по общим правилам, действующим у потребителя.

6. ИЗГОТОВИТЕЛЬ

Республика Беларусь, 223051, Минская область, Минский район, аг. Колодищи, ул. Минская, дом 67А, тел.: +375 (17) 500-00-00, сайт: www.elbox.ru

Допустимая распределенная статическая нагрузка до 50 кг

Øêàô ýëåêòðîòåõíè÷åñêèé

íàâåñíîé EMW

Инженер по качеству

М.П.

год, месяц, число

ÑÂÈÄÅÒÅËÜÑÒÂÎ Î ÏÐÈÅÌÊÅ

ВНИМАНИЕ!

Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения

его функциональных характеристик

личная подпись расшифровка подписи

Шкаф электротехнический навесной EMW-_______________________

соответствует ТУ BY 800008148.003–2015 и признан годным к эксплуатации

Упаковщик

М.П.

год, месяц, число

личная подпись расшифровка подписи

А3 09.19

Ïàñïîðò

ÈÄÔÓ.305503.447

Код

производителя

Обозначение шкафа

(артикул)

Полезная глубина

мм

Габаритные размеры

мм

30550344700

EMW-300.200.150-1-IP66 300х200х150 135

30550344701

EMW-300.300.150-1-IP66 300х300х150

135

30550344702

EMW-300.300.210-1-IP66 300х300х210

195

30550344703

EMW-300.400.150-1-IP66 300х400х150

135

30550344704

EMW-300.400.210-1-IP66 300х400х210

195

30550344800

EMW-400.300.150-1-IP66 400х300х150

135

30550344801

EMW-400.300.210-1-IP66 400х300х210

195

30550344802

EMW-400.400.150-1-IP66 400х400х150

135

30550344803 EMW-400.400.210-1-IP66 400х400х210 195

Èçäåëèå ñîîòâåòñòâóåò:

ÒÓ BY 800008148.003–2015

ÃÎÑÒ 32127-2013

Размеры отверстия под ввод кабеля

MxN, мм

70 х 90

70 х 190

90 х 190

70 х 290

90 х 290

70 х 190

90 х 190

70 х 290

90 х 290
