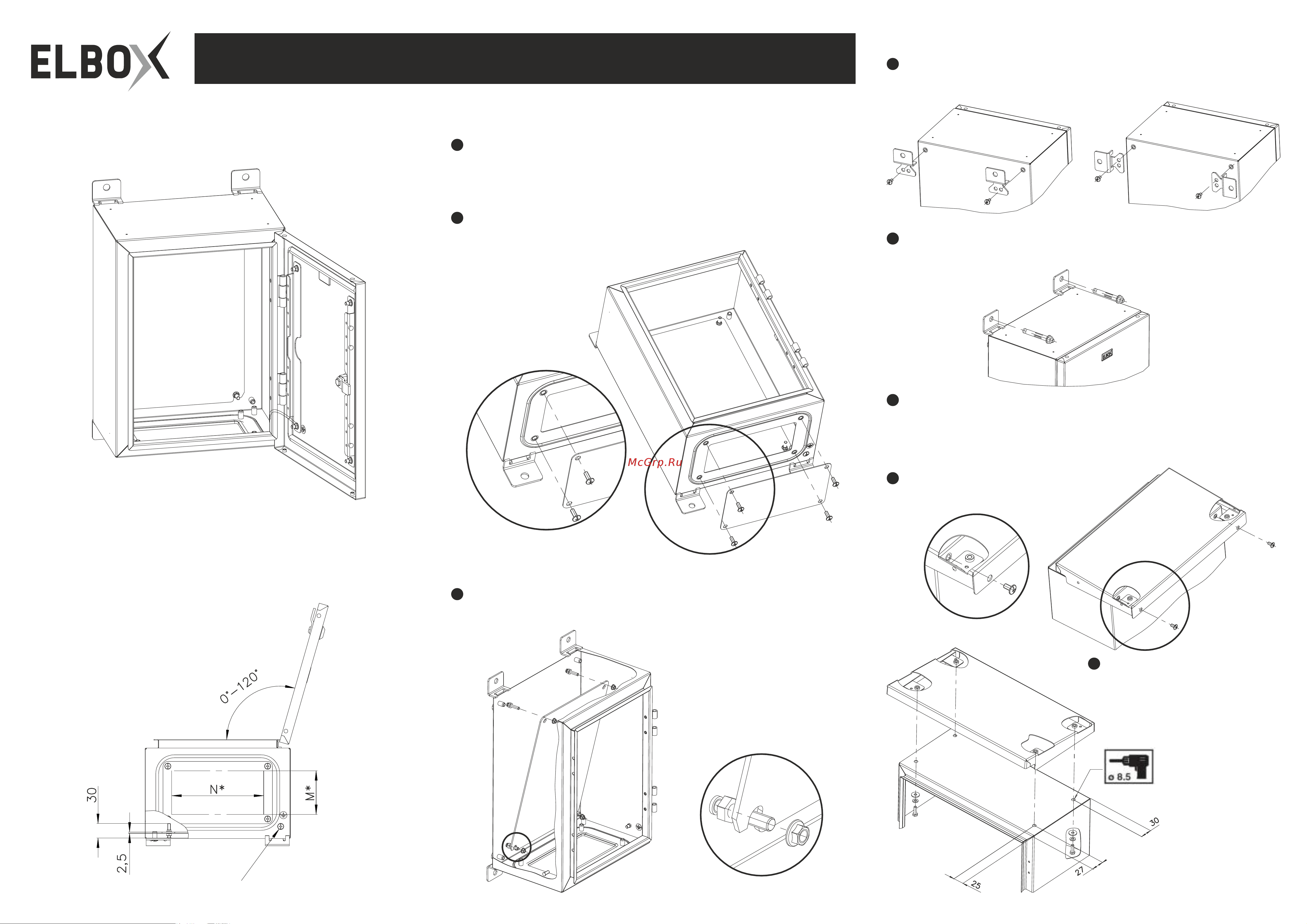

ÌÎÍÒÀÆÍÛÅ ÍÀÏÐÀÂËßÞÙÈÅ ÍÀ ÄÂÅÐÈ

Направляющие двери предназначены для монтажа оборудования

(при необходимости). Монтажные направляющие съемные.

ÓÑÒÀÍÎÂÊÀ ÇÀÃËÓØÊÈ

Отверстие для кабельного ввода расположено в нижней части шкафа,

закрыто металлической заглушкой, имеет уплотнитель. Для демонтажа

заглушки удалите винты М6.

ÓÑÒÀÍÎÂÊÀ ÊÐÎÍØÒÅÉÍÎÂ, ÊÐÅÏËÅÍÈÅ Ê ÑÒÅÍÅ

Установите монтажные кронштейны на корпус шкафа (кронштейны могут

устанавливаться как вертикально так и горизонтально), используйте

винты М6х12.

Закрепите шкаф на стене. При фиксации шкафа без использования

кронштейнов, блокируйте отверстия для установки кронштейнов

с внутренней стороны шкафа, используйте винты М6х12.

Шкаф поставляется в собранном виде.

Ключ: 1 шт.

Монтажный кронштейн: 4 шт.

Винт М6х12 для крепления

монтажных кронштейнов: 4 шт.

Винт М6х12 для крепления

заземления снаружи шкафа: 1 шт.

ÊÎÌÏËÅÊÒ ÏÎÑÒÀÂÊÈ

Øêàô ýëåêòðîòåõíè÷åñêèé íàâåñíîé EMW

ÓÑÒÀÍÎÂÊÀ ÏÀÍÅËÈ

Панель монтажная устанавливается на шпильки М6х30 при помощи 8-ми

гаек М6. Также при помощи гаек можно регулировать глубину установки

панели по всей длине шпильки М6х30.

Для крепления шкафа на столб необходимо докупить «Комплект

крепления на столб» EMW-ККС-200-300 (для EMW-300.x.x-1)

и EMW-ККС-400-600 (для EMW-400.x.x-1).

ÂÈÄ ÑÍÈÇÓ

*см. таблицу на листе 1

Оцинкованная монтажная

панель: 1 шт.

Монтажные направляющие

на двери: 2 шт.

ÓÑÒÀÍÎÂÊÀ ÄÎÆÄÅÂÎÉ ÊÐÛØÈ EMW-RR

Крыша может крепится совместно с

кронштейнами для крепления на столб

EMW-KKC.

Также имеется возможность

дополнительного крепления

через крышу шкафа. Для этого

требуется просверлить отверстия

диаметром 8,5 мм по имеющейся

разметке в крыше шкафа.

Необходимый крепеж

в комплекте поставки

EMW-RR.

Элемент для подключения заземления. Винт М6

Паспорт: 1 шт.
