4. Техническое обслуживание

4.1 Замена лески шпули (головки режущей)

Внимание! Перед началом демонтажа ножа, убедитесь что триммер отключен

от сети питания!

Снимите шпулю с триммера, зафиксировав шпиндель с помощью металлического сто-

пора и откручивая шпулю в направлении по часовой стрелке.

Нажмите на фиксаторы, расположенные по бокам корпуса шпули и снимите крышку. Под

давлением пружины, катушка должна выдвинуться из корпуса шпули. Не потеряйте пружину,

без неё шпуля не сможет функционировать в дальнейшем. Отмерьте кусок лески, который вы

собираетесь намотать на катушку.

Внимание! Ни в коем случае не используйте проволоку, трос и иные суррогаты

вместо лески, это может привести к серьёзным травмам оператора!

Сложите отмеренный отрезок лески вдвое, зафиксируйте место предполагаемой сере-

дины в пазу внутри катушки (рис. 6). Равномерно и плотно намотайте оба конца лески в

направлении, указанном стрелкой на катушке (рис. 7).

Оставьте не намотанными концы лески длиной 10-12 см., закрепите их в боковых про-

резях на катушке (рис. 8). Проденьте концы лески в отверстия на корпусе шпули. Совместите

прорези на катушке с отверстиями на корпусе шпули. Вставьте катушку в корпус шпули - она

должна зафиксироваться на месте.

Держа катушку нажатой, потя-

ните за концы лески, чтобы они

вышли из прорезей на катушке

(рис. 9). Не отжимая катушку,

плотно закройте корпус шпули

крышкой так, чтобы она закрепи-

лась боковыми фиксаторами (рис.

10).

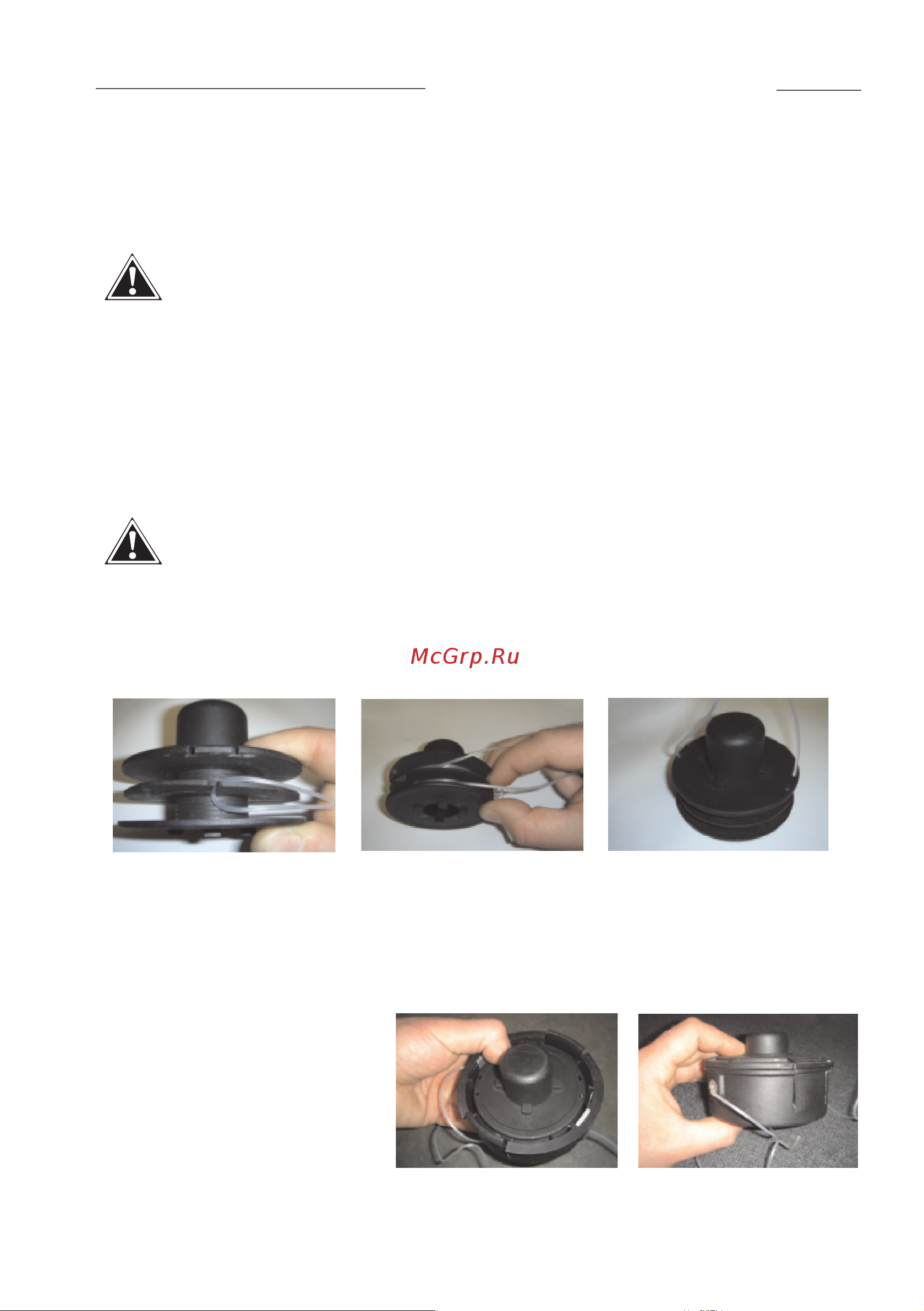

рис. 6 рис. 7 рис. 8

рис. 9 рис. 10
