2.3.1 Установка рукоятки (рис.1 поз.4)

Расположите рукоятку на верхней алюминиевой трубе, в удобном для Вас положении,

закрепите её винтом и гайкой-барашком из комплекта крепежа.

2.3.2 Установка/демонтаж защитного кожуха и ножа

Внимание! Перед началом монтажа/демонтажа ножа, убедитесь что триммер

отключен от сети питания!

На кожухе имеется полукруглая выемка, в которую должна лечь направляющая штанга

триммера. Установите крепёжную пластину кожуха так, чтобы её отверстия совпали с отвер-

стиями на кожухе, вставьте в отверстия крепёжные болты, наживите на них гайки и затяните

болты с помощью крестовой отвёртки, см рис.2.

- Открутите гайку крепления ножа (рис.3 поз.1), поворачивая её по часовой стрелке.

- Снимите нижнюю крышку (рис.3 поз.2) и прижимной фланец (рис.3 поз.3) ножа со

шпинделя выходного редуктора.

- Наденьте режущий нож на шпиндель.

- Убедитесь, что режущий нож отцентирован и ровно лежит на опорном фланце.

- Наденьте прижимной фланец, затем нижнюю крышку на шпиндель выходного редуктора.

- Удерживая нижнюю крышку одной рукой, затяните гайку крепления ножа, поворачивая

её против часовой стрелки (рис.4)

2.3.3 Установка шпули (головки режущей в сборе) с леской

В комплектацию триммера входит шпуля с уже намотанной леской.

После демонтажа металлического ножа, установите на место опорный и прижимный

фланцы. Зафиксировав шпиндель металлическим стопором, прикрутите шпулю с леской по

направлению вращая её против часовой стрелки.

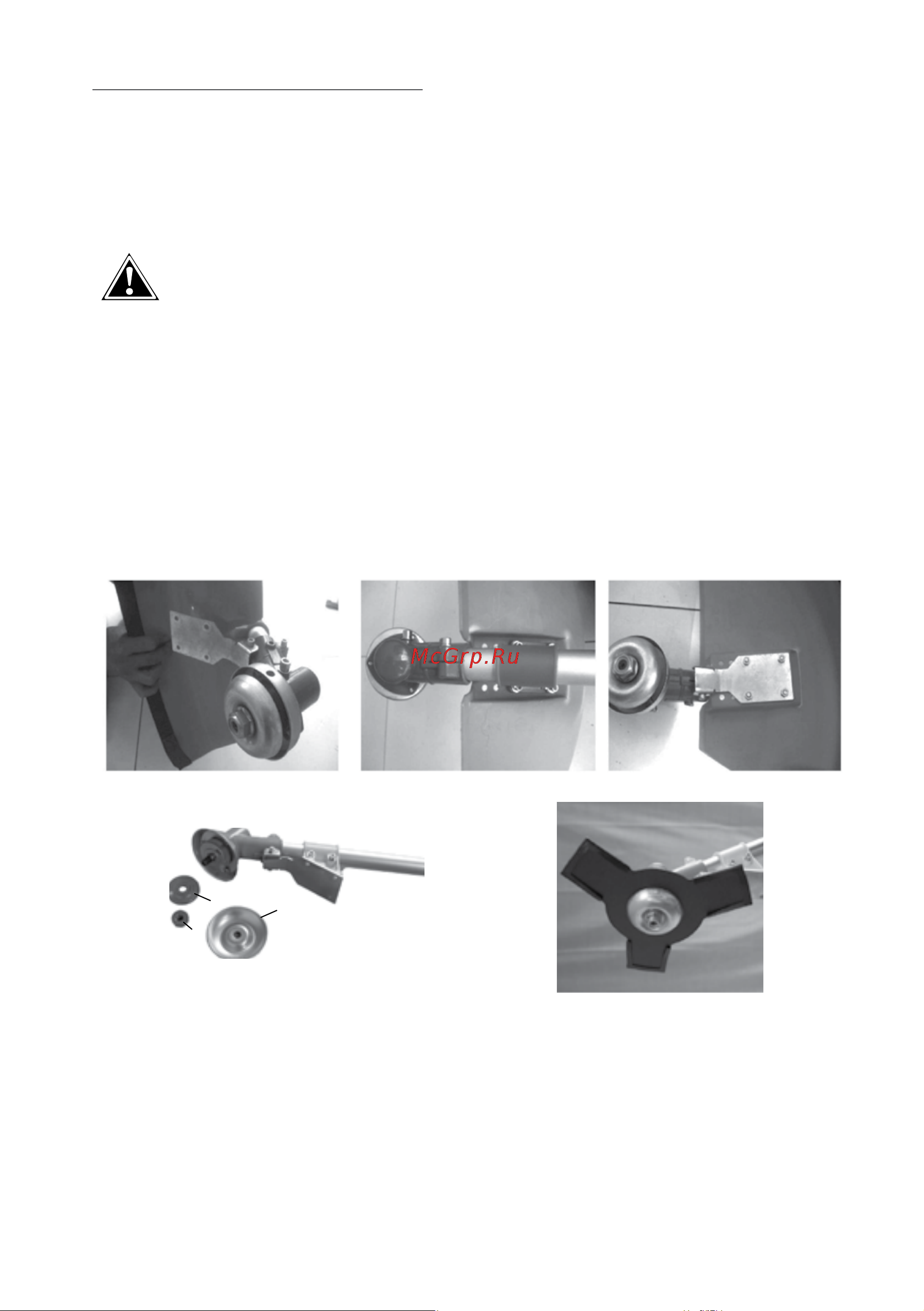

рис. 2

рис.3

рис.4
