Arctic Z3 Pro [4/8] Затянуть регулировочную рукоятку для фиксации положения кронштейна
![Arctic Z3 Pro [4/8] Затянуть регулировочную рукоятку для фиксации положения кронштейна](/views2/1110419/page4/bg4.png)
4
5
3
Шестигранный ключ
(3 mm)
Шест
Прикрутить
Ослабить
МуфтуМуфту

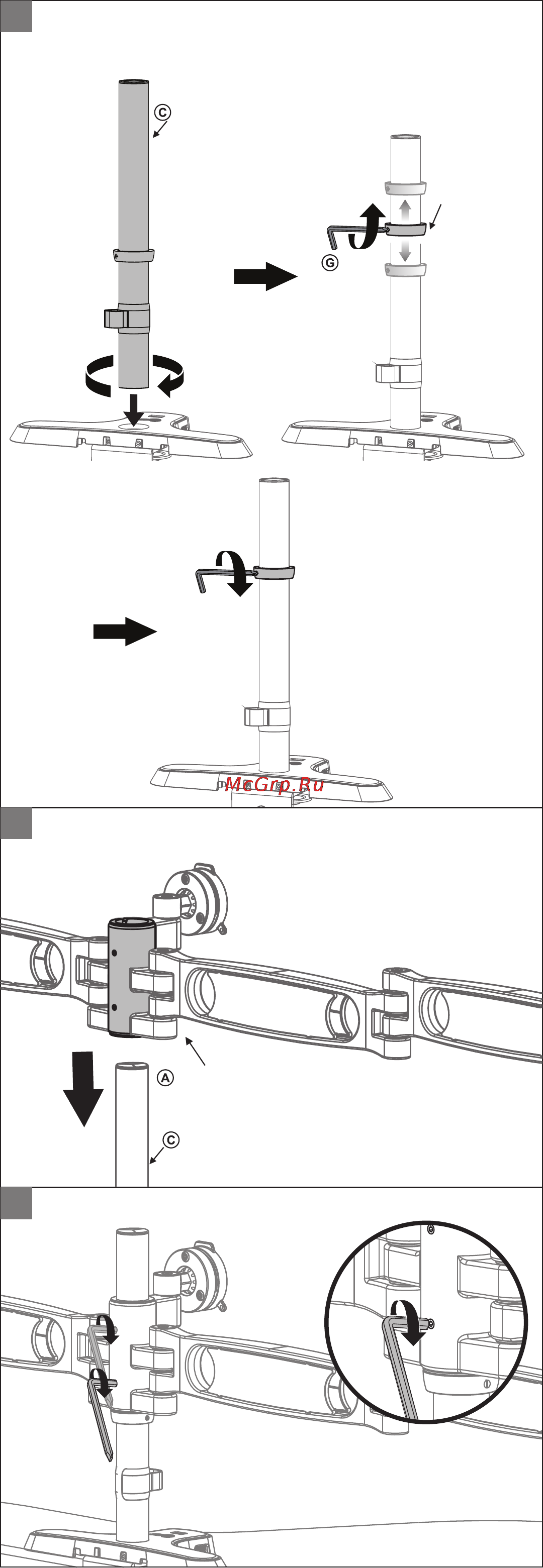

Установить шест и переместить муфту на требуемую
высоту. Центр монитора будет примерно на 12 см выше
муфты
Установить шест и переместить муфту на требуемую
высоту. Центр монитора будет примерно на 12 см выше
муфты
Вставить кронштейн в шест
Сборка
кронштейна
адаптера
Шест
Затянуть регулировочную рукоятку для фиксации
положения кронштейна
Прикрутить
Прикрутить
