4.Конструкция

Фальцепрокатный станок состоит из блочного рабочего стола, трансмиссии и коленной

обжимной головки.

Внимание:

1) Верхняя часть Фальцепрокатного станка MLC обеспечивает автоматическую

регулировку толщины с помощью двустороннего штифта (4) и чашевидной пружины (4a).

Толщина материала для MLB10 варьируется в пределах 0,3 – 1,0 мм.

2) После запуска нового станка переместите подающую пластину (1) или (2) в

соответствии с рисунком ниже. В нормальных условиях эксплуатации передний штифт

(3), (4) не требует регулировки.

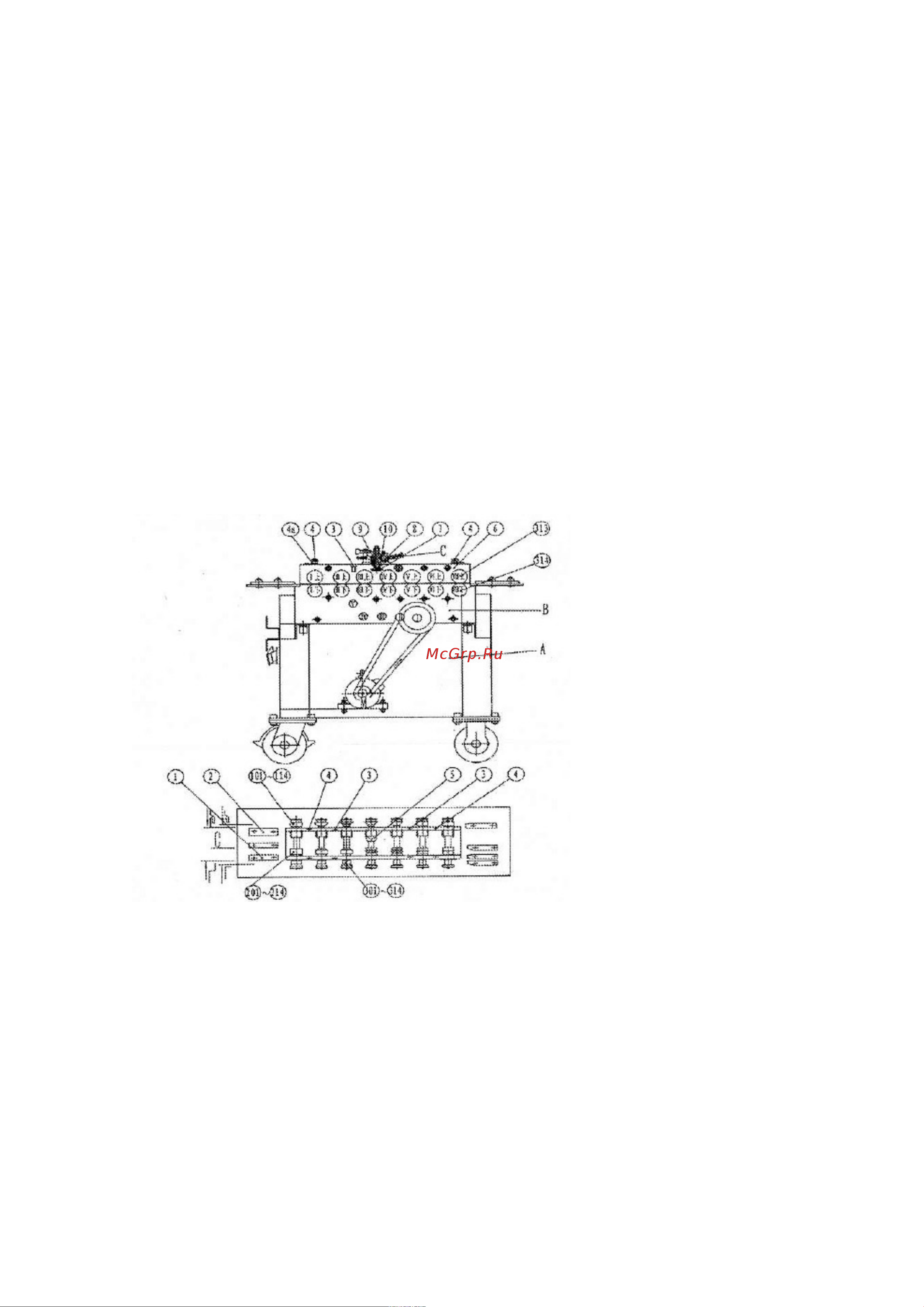

1) Короб и рабочий стол:

Короб представляет собой сварную конструкцию из уголка и тонкого стального листа.

Панель рабочего стола фиксируется на коробе. Также на коробе размещается загрузочная

панель с прорезью для поперечной регулировки (1), (2) и четыре стационарные панели

загрузки-выгрузки (см. рисунок 2).
