2) Трансмиссия и Фальцепрокатный блок

Трансмиссия в целом представляет собой

трансмиссионный узел открытого типа.

Привод Фальцепрокатного блока

осуществляется от двигателя посредством

ременного шкива через ось зубчатого

колеса (11), (12), (13), (14), (15) и зубчатое

колесо (16), (17), (18), (19). Зубчатое колесо

(19) независимо приводит в движение

шестерни ниже, на оси III (35), шестерни на

оси IV (35), и, через несколько ступеней,

шестерни (36), в результате обеспечивается

вращение всей системы. Накатный станок

LC-12D оснащен 7 парами вертикальных

формовочных осей, каждая пара осей

оборудована трансмиссионными зубчатыми

колесами (35), левыми, средними и

правыми тройками роликов.

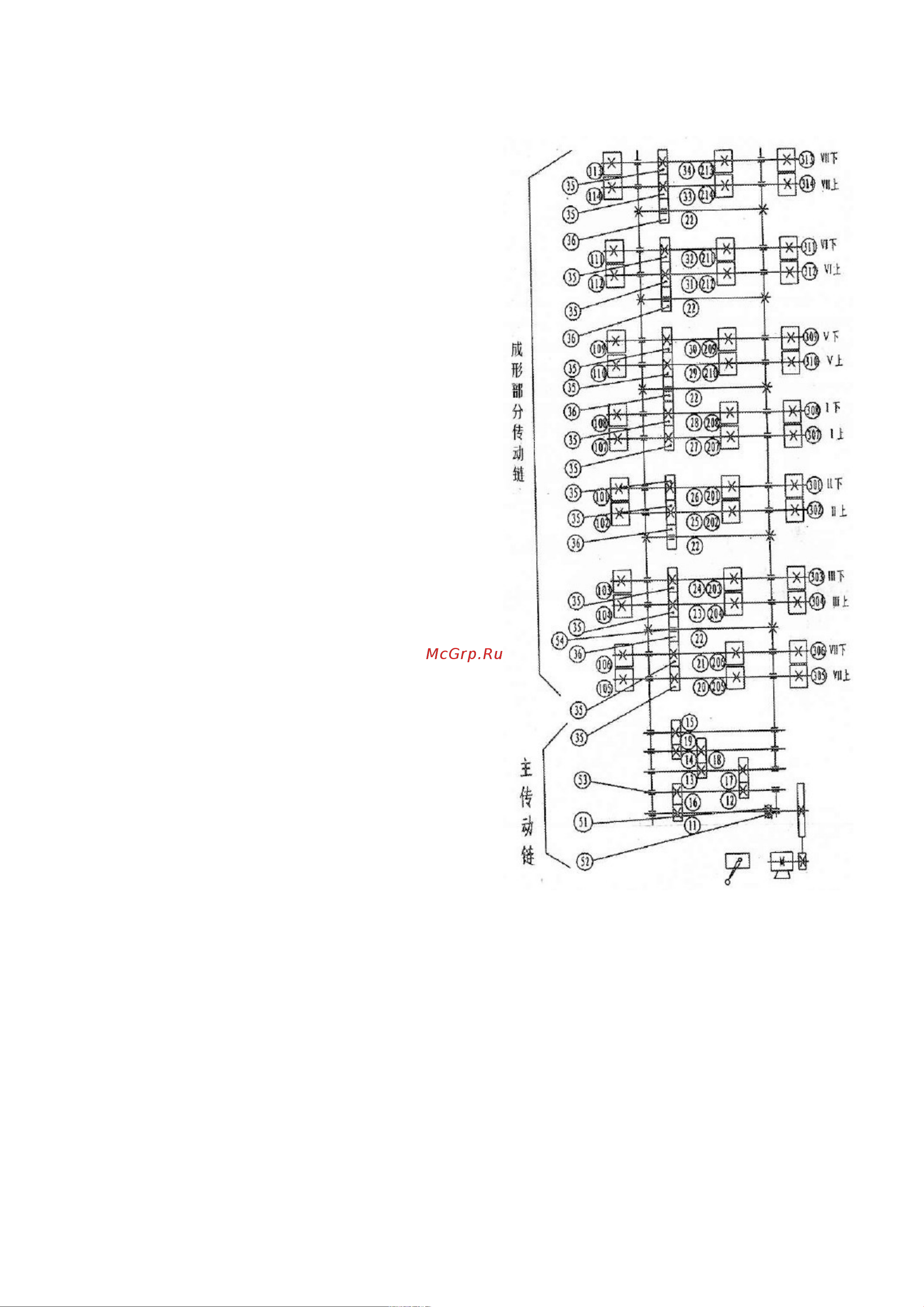

На схеме 3 показана конструкция

трансмиссии в целом, однако не у всех

моделей имеются все детали, показанные на

рисунке. В частности, в моделях MLA8,

MLA10 и MLB10 нет верхней оси VII.
