3) Коленная обжимная головка

Изгибная обжимная головка – специальный узел, устанавливаемый в верхней части

Фальцепрокатного станка, специально предназначенный для поворота прямоугольных

роликов на панели трубных соединений, или, другими словами, для совмещения

выпуклой и вогнутой частей секторной панели на соответствующей высоте (см. рисунок).

Используя эту секторную панель и насадку « », устанавливаемую на фланец, вы

можете выполнять соединения трубопроводов под углом.

См. , в частности – рисунок 4.

См. на рисунке 1.

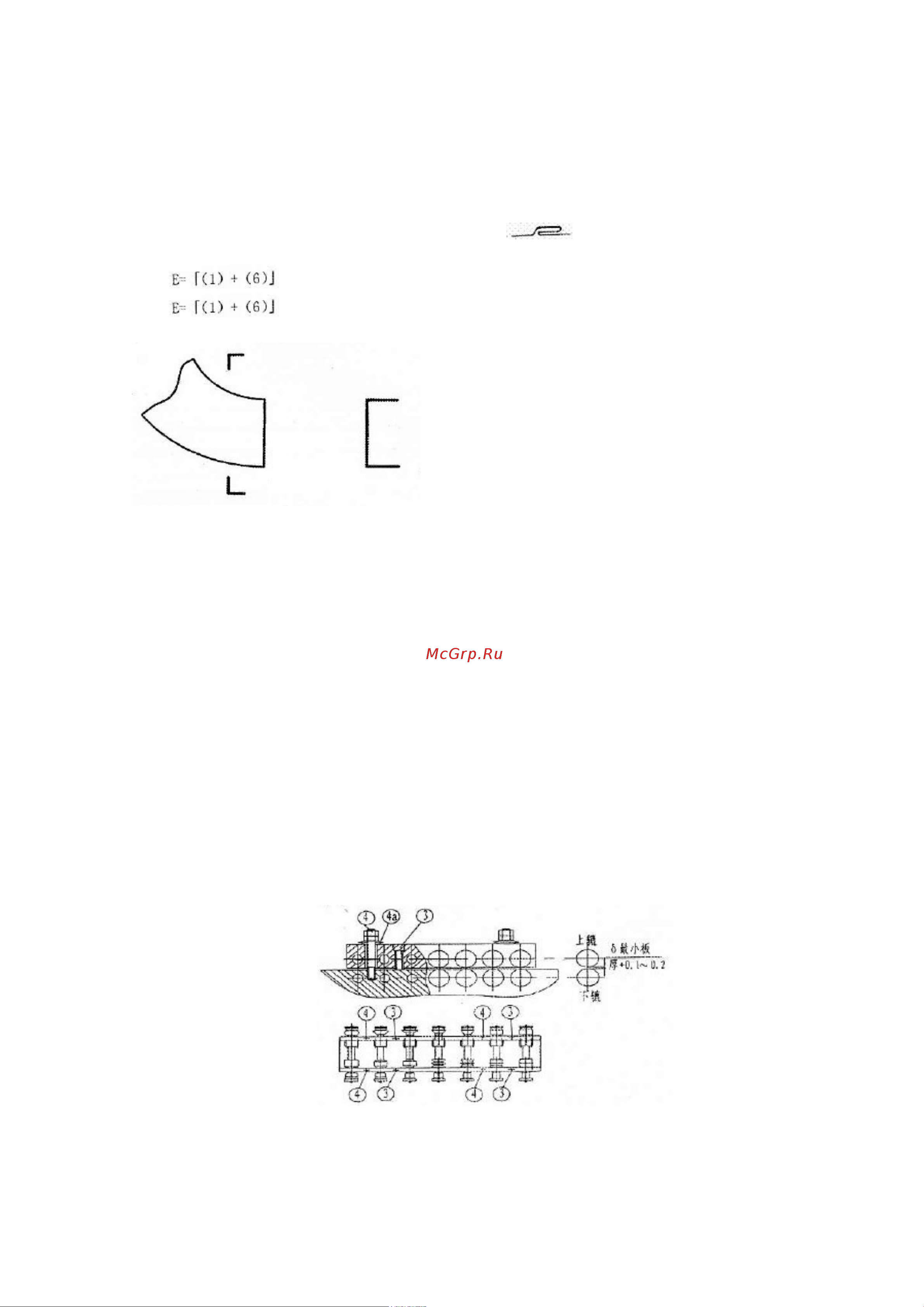

(рисунок 4)

Принцип работы изгибной обжимной головки: зонтичная шестерня (5), (7) передает

вращение на пару шестерней (10), деталь проходит по роликам (8), (9), установленным на

нижнюю пару приводных осей, в результате секторная панель поворачивается на

прямоугольных роликах на требуемой высоте.

Любая модель фальцепрокатного станка, выпускаемая нашей компанией, преобразуется в

другую модель, такую как MLB10R или MLC12DR, после оснащения изгибной обжимной

головкой.

5. Регулировка и эксплуатация

ВНИМАНИЕ! Данный станок предназначен для выполнения соединений и

фальцевания; его нельзя использовать в качестве накатного станка. Поэтому в

процессе работы необходимо выдерживать определенный зазор между верхним и

нижним барабанами, равный толщине обрабатываемого материала плюс 0,1 – 0,2

мм. Зазор выставляется перед поставкой станка заказчику, пользователю запрещено

прикасаться к ограничительному винту с потайной головкой (3), нажимному винту (4) и

пружине (4a) (см. рисунки 2 и 5).

(Рисунок 5)
