UAZ
PATRIOT 2014-
Тягово-сцепное устройство
(ТСУ) съемный квадрат. Арт. 05021501

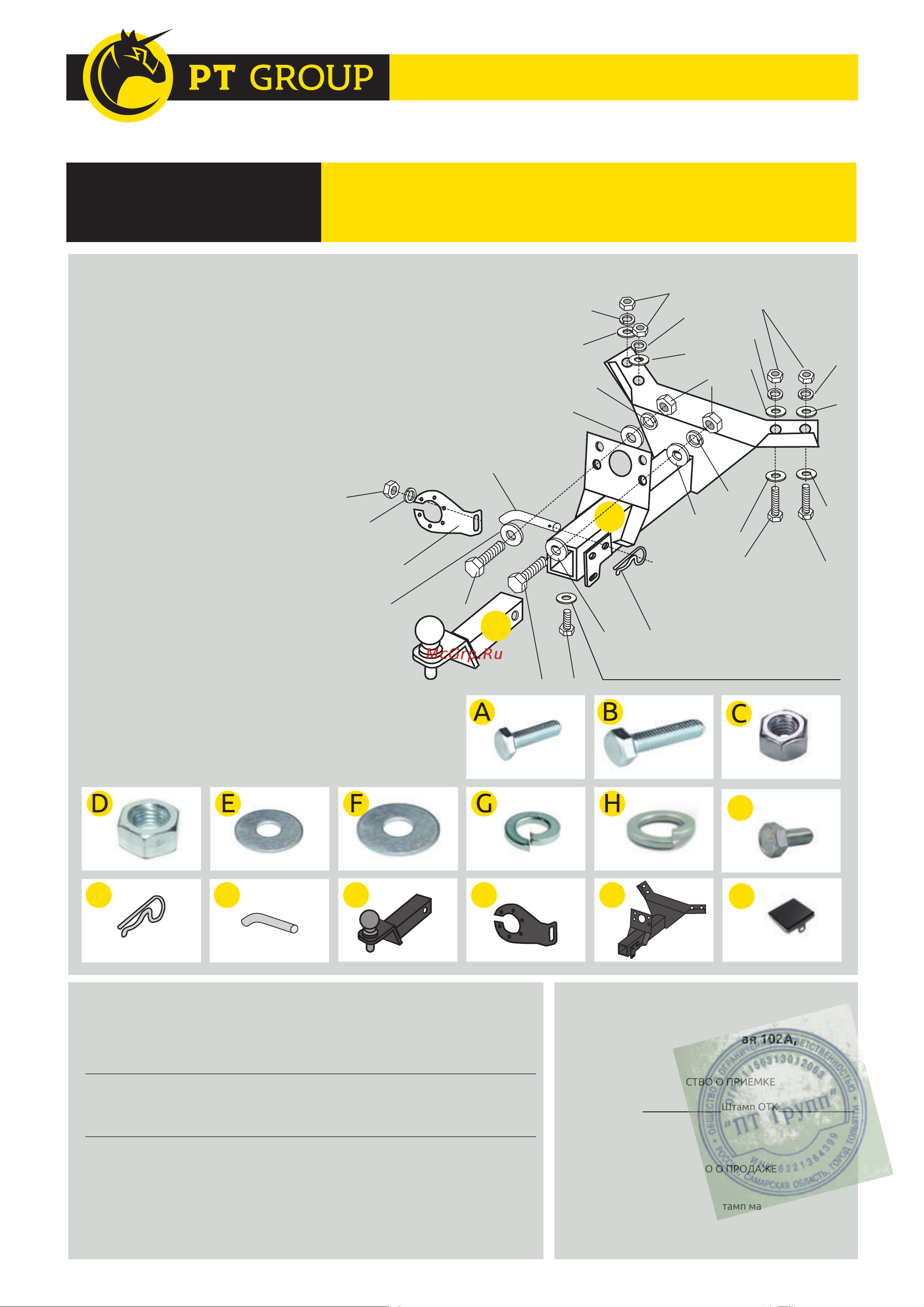

Комплектация
A) Болт М10х40 – 4 шт.
B) Болт М12х60 – 4 шт.
C) Гайка М10 – 5 шт.
D) Гайка М12 – 4 шт.
E) Шайба увеличенная М10 – 9 шт.
F) Шайба увеличенная М12 – 8 шт.
G) Шайба гроверная М10 – 5 шт.
H) Шайба гроверная М12 – 4 шт.
I ) Болт М10х20– 1 шт.
J) Шплинт пружинный – 1 шт.
K) Палец стопорный – 1 шт.
L) Съемный шар – 1 шт.
M) Кронштейн электро-розетки – 1 шт.
N) Силовой элемент – 1 шт.
O) Заглушка для ТСУ - 1 шт.
Требуемые инструменты
A) Ключ трещотка на 19 мм
B) Ключ трещотка на 17 мм.
C) Ключ рожковый на 19 мм.
D) Ключ рожковый на 17 мм.
E) Плоскогубцы.
F) Отвертка плоская.
G) Ключ гаечный на 38 мм.
N
M
L
I
K
J
D
B I
H
M
F
F
F
C
C
G
G
C
G
G
G
L
N
J
B
K
F
H
E
A
E
E
E
E
A
E
Паспорт изделия
Изделие изготовлено из стали • Сцепка и расцепка прицепа к ТС возможна одним человеком, без применения специальных
инструментов • Конструкция изделия обеспечивает выполнение сохранности характеристик и функционирование после замены
изнашивающихся деталей. Изнашиваемые детали взаимозаменяемы • Ограничения на использование механического сцепного
устройства и его элементов см. в данной инструкции • Усиление зоны крепления при установке изделия на ТС не требуется
При установке изделия на автомобиль шаровый наконечник не ухудшает видимость и не закрывает задний номерной знак.
Габаритные размеры изделия: 659x648x268 мм.
Присоединительные размер: 604 мм.
Высота установки: 510 мм.
Максимальные углы поворота при установке
изделия на ТС составляют:
- в горизонтальной плоскости - 80 град.
- в вертикальной плоскости - 34 град.
Пространственное положение шарового наконечника
регламентировано ГОСТом Р 41.55-2005.
Требования к установке:
- Не устанавливать изделие на другую марку и модель автомобиля;
- Не устанавливать изделие в места не предусмотренные данной
инструкцией;
- Не подвергать изделие сварочным работам;
- Выполнять установку изделия строго руководствуясь данной
инструкцией по установке.
Требования к эксплуатации:
O
E - используется для крепления заглушки
- Не вставать на изделие;
- Не использовать изделие в качестве опоры для домкрата;
- Каждые 5 000 км подтягивать соед. элементы изделия;
- На неасфальтированном покрытии грузоподъемность
сокращается в 2 раза а скорость не должна
превышать 30 км/ч.
При установке изделия на ТС расстояние от центра шарового
наконечника до вертикальной плоскости проходящей через
наиболее удаленную назад крайнюю точку оборудования
составляет 150 мм.
Фаркоп не предназначен для установки багажных платформ с
креплением на шар, использовать платформу под американский
квадрат.
ООО «ПТ ГРУПП»
адрес: 445000, Самарская обл.
г. Тольятти, ул. Вокзальная 102А,
строение 1.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Дата упаковки Штамп ОТК_______________
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Дата продажи______________Штамп магазина____________
Гарантийный срок 12 месяцев с даты розничной продажи.
Сохраняйте гарантийный талон в течении всего гарантийного срока.
