 Демонтировать бампер.

 Снять запасное колесо.

 Освободить точки крепления ТСУ на раме автомобиля

(удалить защитный кронштейн по центру поперечной балки

рамы).

 Снять кронштейн крепления бампера (снизу поперечной

балки рамы).

 Удерживая за поводки установить прижимные пластины 2

внутрь балки через прямоугольные отверстия с внутренней

стороны балки.

 Установит прижимную пластину 1 под балкой.

 Наживить болты М16х60 закрепив прижимные пластины 1 и

 Закрепить пластины 1 и 2 болтами М6х60, болты М16х60

вывернуть.

 Установить прижимную пластину 3 с внешней стороны

балки, с внутрен-ней стороны балки вставить в отверстия

распорные втулки (6 шт., при необходимости круглые

отверстия с внутренней стороны балки рассверли-ваются до

d25 мм.).

 Установить ТСУ с внутренней стороны балки и закрепить

согласно прило-женной схемы (болт М12х110 - 6 шт. и болт

М16х60 - 2 шт.)

 После этого необходимо все гайки и болты подтянуть.

 Установить шар и подрозетник.

 Вырезать бампер согласно приложенному шаблону.

 Вырезать среднюю часть кронштейна бампера.

 Установить левую и правую части кронштейна бампера на

место.

 Установить бампер.

 Выполнить электромонтаж сигнализации.

 Установку ТСУ рекомендуется производить только

специалистами.

Комплектность изделия

ТСУ 1шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

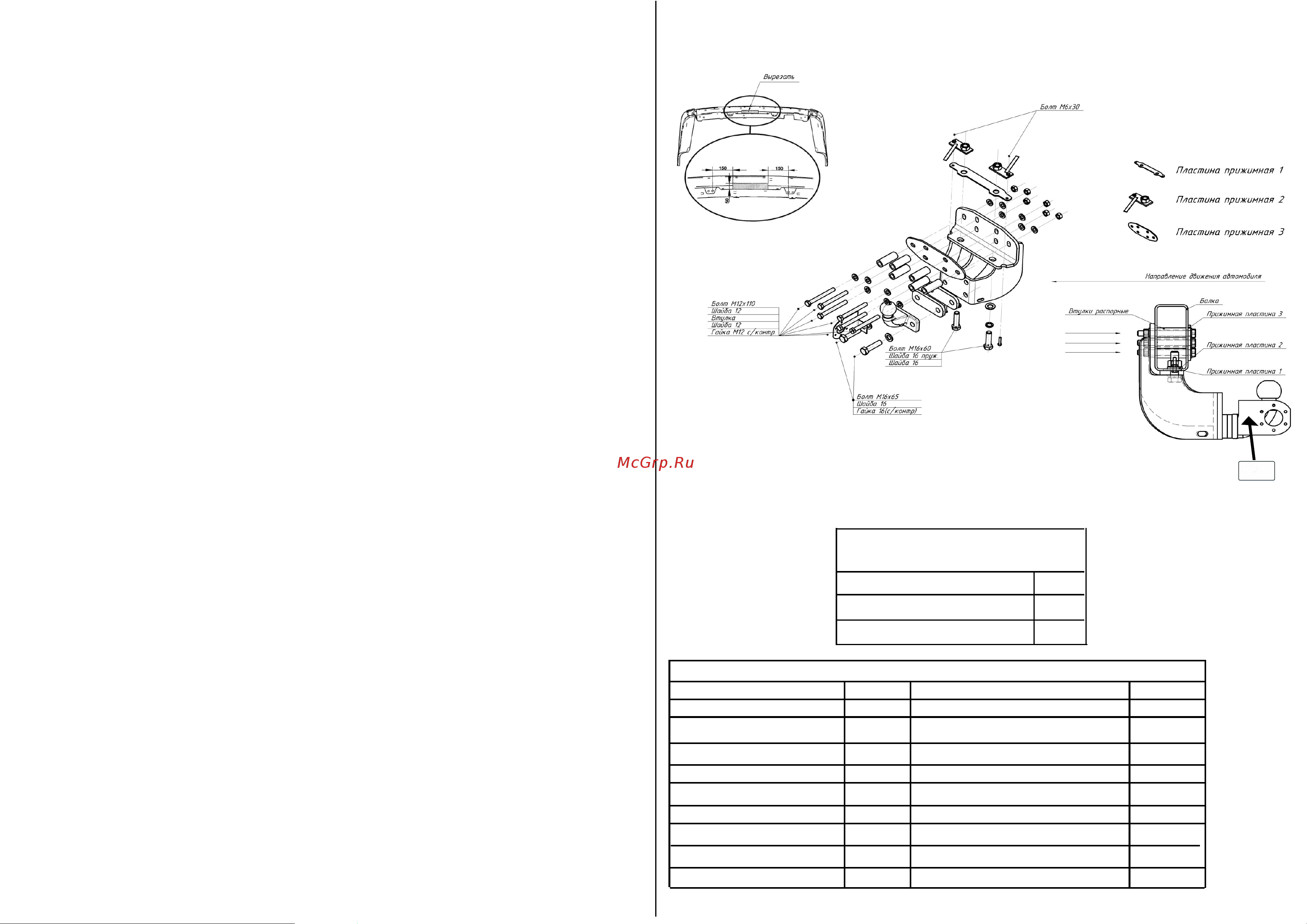

СХЕМА МОНТАЖА ТСУ

Коробка упаковочная

Болт М6х30 2 шт. Пластина прижимная 1 1 шт.

Болт М12х110 6 шт. Пластина прижимная 2 2 шт.

Болт М16х60 2 шт. Пластина прижимная 3 1 шт.

Болт М16х70 2шт Втулка распорная 67 мм 6 шт.

Гайка М12 с/контр. 6 шт. Защитный колпачок 1 шт.

Гайка М16 с/контр. 2 шт.

Шайба 16 пруж. 2 шт. Кронштейн розетки 1 шт.

Шайба 12 12шт.

Шайба 16 6 шт.

Инструкция по монтажу 1 шт.

Шар F 1 шт.

2850.00.01 Пластина дистанц. 2 шт.

ПОРЯДОК МОНТАЖА

Производитель гарантирует, что данное изделие по

используемым материалам, применяемой

технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим

требованиям Правил ЕЭК ООН N 55-01 и ТУ

29.32.30—002—94514952–2018.

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.
