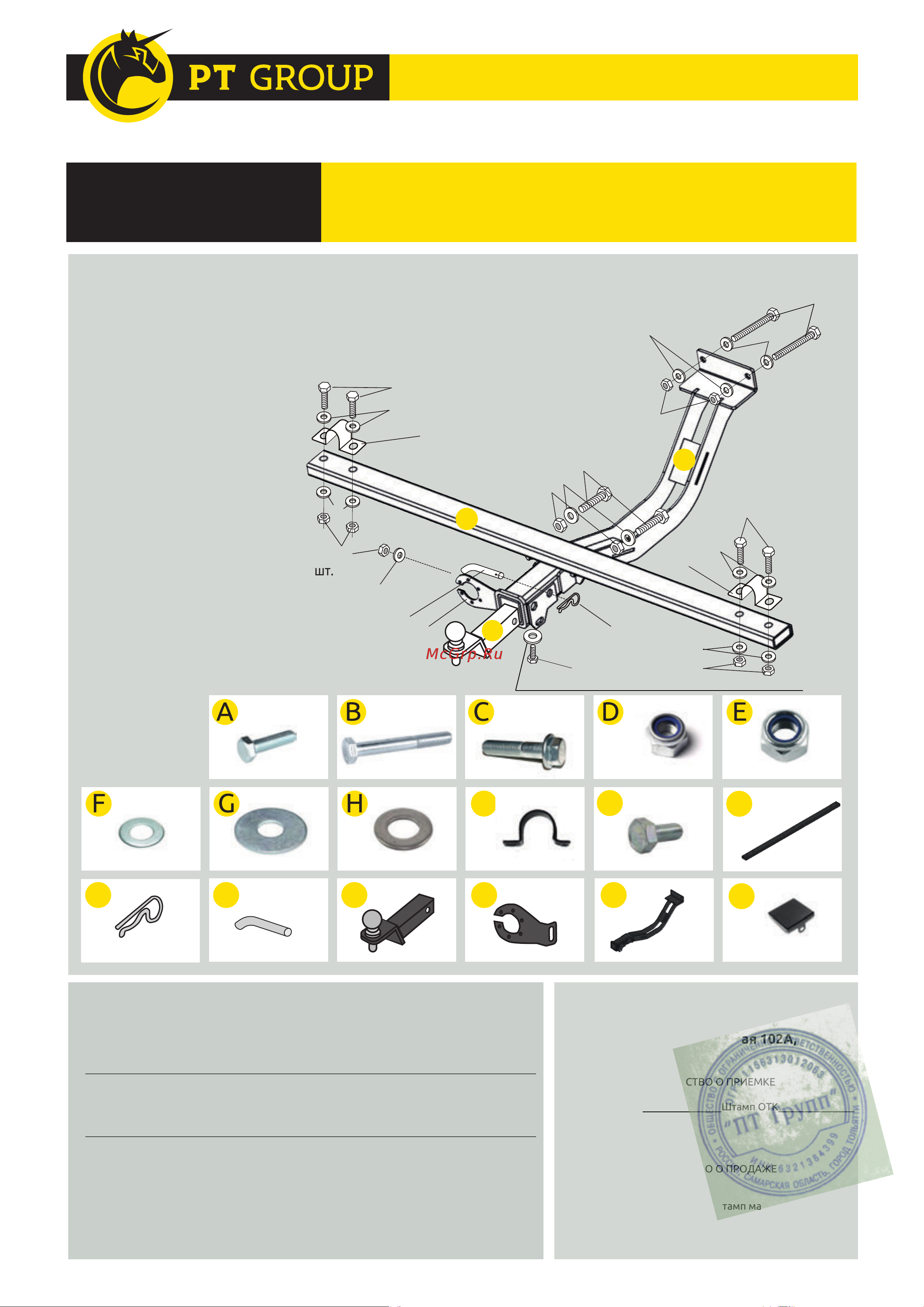

LADA
4x4 1995-
Тягово-сцепное устройство
(ТСУ)
съемный квадрат. Арт. 01211501
Комплектация
A) Болт М10х50 – 4 шт.
B) Болт М10х90 – 2 шт.
C) Болт М12х45х1,25 с юбкой – 2 шт.
D) Гайка М10 – 7 шт.
E) Гайка М12х1,25 нейлон – 2 шт.
F) Шайба М10 – 7 шт.
G) Шайба увеличенная М10 – 7 шт.
H) Шайба М12 – 2 шт.
I ) Скоба крепежная – 2 шт.
J ) Болт М10х20 – 1 шт.
K ) Поперечная балка – 1 шт.
L ) Шплинт – 1 шт.
M) Палец для фаркопа гнутый – 1 шт.
N) Съемный шар в сборе – 1 шт.
O) Кронштейн розетки – 1 шт.
P)
Q) Заглушка приемного отверстия -- 1 шт.
Кронштейн центральный – 1 шт.
Требуемые инструменты
A) Ключ трещотка на 17 мм;
B) Ключ рожковый на 17 мм;
C) Ключ рожковый на 19 мм;
D) Ключ рожковый на 38 мм;
D) Удлиннитель ключа трещотки.
I
O
P
N
M
L
K
J
J
O
F
L
M
K
P
N
B
A
F
I
D
D
F
D
G
G
G
A
F
I
C
H
E
Паспорт изделия
Изделие изготовлено из стали • Сцепка и расцепка прицепа к ТС возможна одним человеком, без применения специальных
инструментов • Конструкция изделия обеспечивает выполнение сохранности характеристик и функционирование после замены
изнашивающихся деталей. Изнашиваемые детали взаимозаменяемы • Ограничения на использование механического сцепного
устройства и его элементов см. в данной инструкции • Усиление зоны крепления при установке изделия на ТС не требуется
При установке изделия на автомобиль шаровый наконечник не ухудшает видимость и не закрывает задний номерной знак.
Габаритные размеры изделия: 1250x889x250 мм.
Присоединитель
ные размер: 1119 мм.
Высота установки: 420 мм.
Максимальные углы поворота при установке
изделия на ТС составляют:
- в горизонтальной плоскости - 78 град.
- в вертикальной плоскости - 34 град.
Пространственное положение шарового наконечника
регламентировано ГОСТом Р 41.55-2005.
Требования к установке:
- Не устанавливать изделие на другую марку и модель автомобиля;
- Не устанавливать изделие в места не предусмотренные данной
инструкцией;
- Не подвергать изделие сварочным работам;
- Выполнять установку изделия строго руководствуясь данной
инструкцией по установке.
Требования к эксплуатации:
Q
G - используется только для крепления заглушки
- Не вставать на изделие;
- Не использовать изделие в качестве опоры для домкрата;
- Каждые 5 000 км подтягивать соед. элементы изделия;
- На неасфальтированном покрытии грузоподъемность
сокращается в 2 раза а скорость не должна
превышать 30 км/ч.
При установке изделия на ТС расстояние от центра шарового
наконечника до вертикальной плоскости проходящей через
наиболее удаленную назад крайнюю точку оборудования
составляет 150 мм.
Фаркоп не предназначен для установки багажных платформ с
креплением на шар, использовать платформу под американский
квадрат.
ООО «ПТ ГРУПП»
адрес: 445000, Самарская обл.
г. Тольятти, ул. Вокзальная 102А,
строение 1.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Дата упаковки Штамп ОТК_______________
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Дата продажи______________Штамп магазина____________
Гарантийный срок 12 месяцев с даты розничной продажи.
Сохраняйте гарантийный талон в течении всего гарантийного срока.
ГАРАНТИЙНЫЙ ТАЛОН
