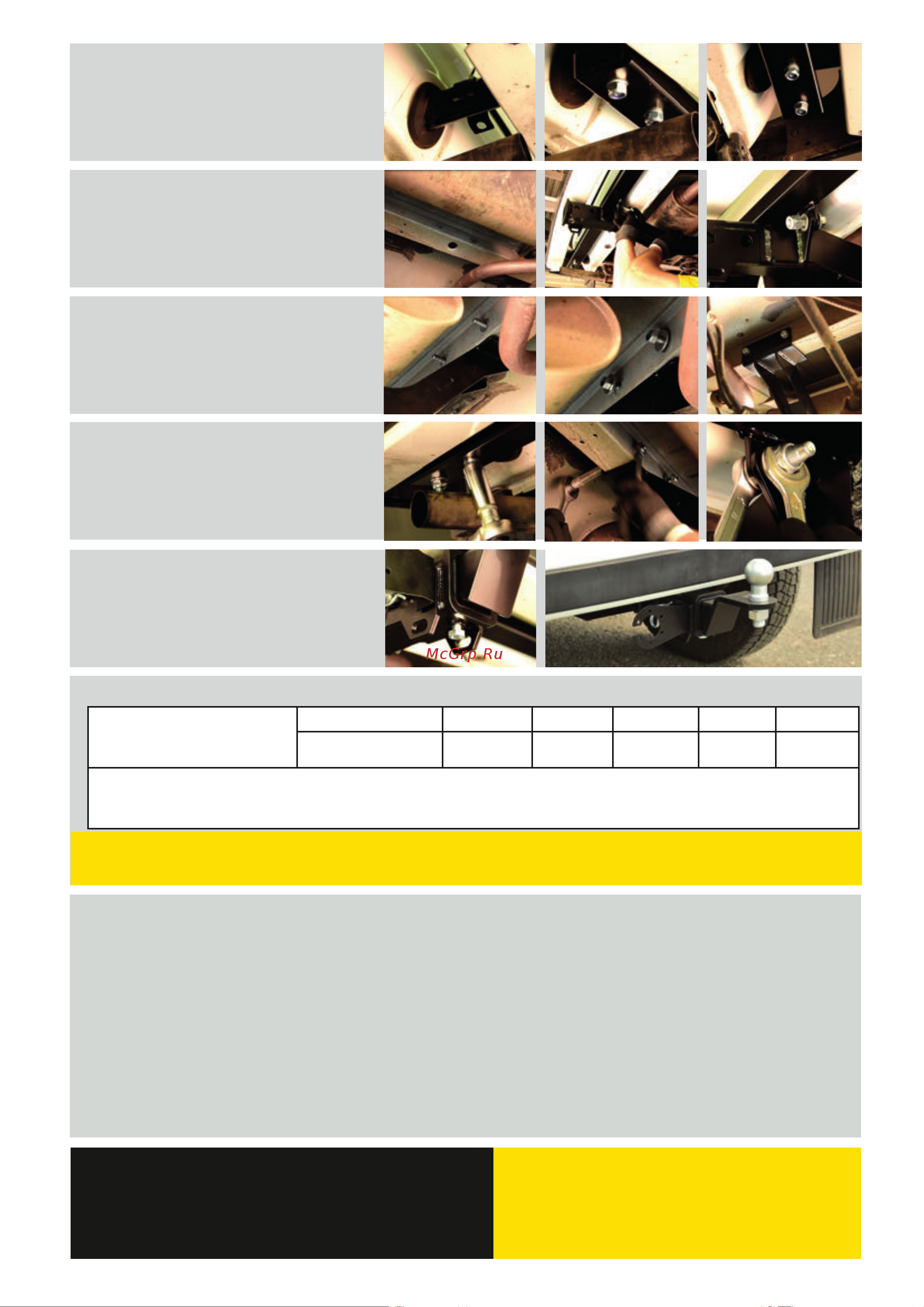

ШАГ 1.
Установите скобы (поз. I ) из комплекта
поставки поверх кронштейнов бампера.
Прикрутите поперечную балку (поз. K) с помощью
болтов М10х50, через шайбы М10 и
самоконтрящиеся гайки М10.
ШАГ 2.
Для установки центрального кронштейна
совместите отверстия кронштейна с отверстиями
в ушках поперечной балки и соединте болтами
М12х45х1,25 через шайбы М12 и самоконтря-
щиеся гайки М12х1,25.
ШАГ 3.
Совместите отверстия в кронштейне
с отверстиями в лонжероне и проденьте
сквозь отверстия лонжерона болты М10х90.
Закрепите всё с помощью самоконтрящихся
гаек М10 через шайбы М10 увеличенные.
ШАГ 4.
Затяните все резьбовые соединения.
ШАГ 5.
Установите кронштейн крепления
электрической розетки.
Установите съемный шар в сборе и закрепите
его пальцем гнутым с шплинтом. Зафиксируйте
съемный шар винтом М10х20 снизу.
Установка завершена.
ООО «ПТ ГРУПП»
адрес: г. Тольятти, ул. Вокзальная 102А.
телефон технической службы поддержки
www.ptuning.ru
(звонок по россии бесплатный)
Тип соединения: шаровый; Тип шара «E»; Диаметр сцепного шара: 50 мм.; Масса комплекта ТСУ 01211501: 12 кг.
Тягово-сцепное устройство ( Lada 4x4) предназначено для сцепки легкового автомобиля с буксируемым
прицепом полной массой до 1900 кг. Скорость автопоезда не должна превышать 80 км/ч.
Рекомендуемая заводом-автопроизводителем масса прицепа 300/600 кг* (*для прицепа, оборудованного тормозами)
Артикул
01211501
ТСУ
LADA 4x4
D(кH) S(кг) Т(кг)
С(кг)
А(кг)
8,5 50 1610 300/600* 1900
D= (g*T*A)/(T+A) - горизонтальная сила, действующая между тягачом и прицепом; S - статическая вертикальная нагрузка на шар;
Т- технически допустимая максимальная масса тягача; С - допустимая масса прицепа по данным автопроизводителя (*для прицепа
оборудованного тормозами);
А - максимальная масса прицепа по данным производителя ТСУ.
8 (800) 200 77 92
