Комплектность изделия
Балка ТСУ 1 шт.
Кронштейн правый 1 шт.
Кронштейн левый 1 шт.
Коробка упаковочная 1 шт.
Упаковка полиэтиленовая 1 шт.

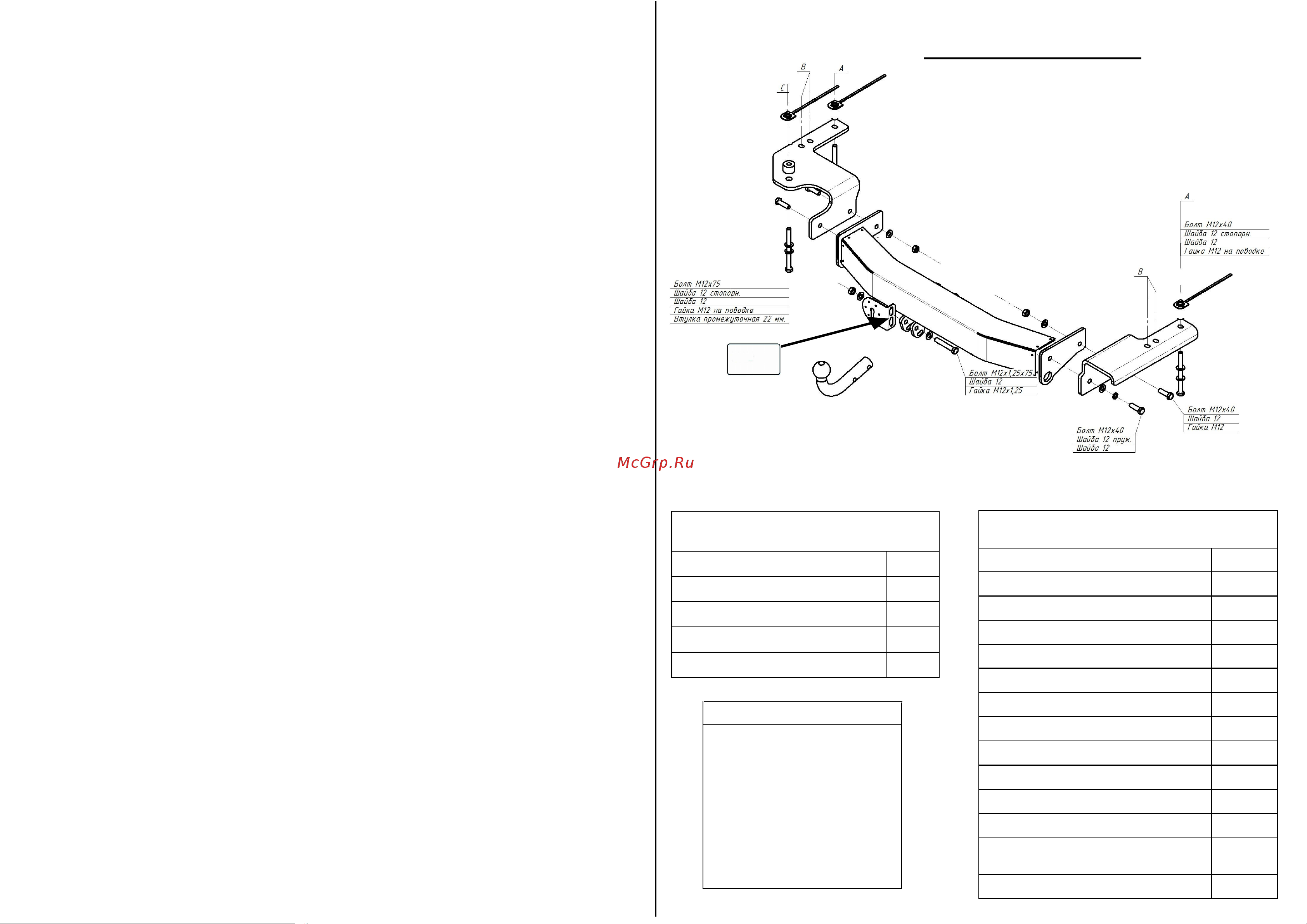

СХЕМА МОНТАЖА ТСУ
Коробка упаковочная
Гайка М12 с/контр. 2 шт.
Гайка М12х1,25 с/контр. 2 шт.
Шайба 12 9 шт.
Шайба 12 пруж. 5 шт.
Болт М12х40 6 шт.
Болт М12х1,25х75 2 шт.
Болт М12х75 1 шт.
Шар VH0804 1 шт.
Гайка М12 с поводком 3шт.
Втулка промежуточная 22 мм. 1 шт.
Защитный колпачок (хром.) 1 шт.
Кронштейн розетки (нерж.) 1 шт.
Комплект электрики БАФ-0180
1
компл.
Инструкция по монтажу 1 шт.
Производитель гарантирует, что данное изделие по используемым матер
лам, применяемой технологии производства и другим показателям со-
ответствует образцам, прошедшим испытания на прочность и отвечает
общим техническим требованиям по ГОСТ Р 41.55-2005. Во избежание
возможных ошибок, перед установкой внимательно ознакомьтесь с
инструкцией по монтажу и возможностью применения данного ТСУ к
Комплектность изделия
Балка ТСУ 1
шт.
Кронштейн левый 1 шт.
Кронштейн правый 1 шт.
Коробка упаковочная 1 шт.
Упаковка полиэтиленовая 1 шт.
М6 9,5 Nm
М8 23 Nm
М10 46 Nm
М12 79 Nm
М14 125 Nm
М16 195 Nm
М10х1,25 49 Nm
М12х1,25 87 Nm
М12х1,5 83 Nm
Момент затяжки
Снять буксировочные петли. (В дальнейшем не
понадобятся)
Приспустить глушитель.
Установите кронштейны и закрепить их не затягивая в
указанных точках, согласно рисунка.
В точках «В» использовать болты крепления
буксировочных петель.
Закрепите балку между кронштейнами, после этого
затяните все гайки.
Закрепите глушитель.
Смонтируйте шар ТСУ и кронштейн розетки
Выполните электромонтаж сигнализации.
Установку ТСУ рекомендуется производить в
оборудованных мастерских.
ПОРЯДОК МОНТАЖА
Производитель
гарантирует, что данное изделие по
используемым материалам, применяемой технологии
производства и другим показателям, соответствует образцам,
прошедшим испытания на прочность, и отвечает общим
техническим требованиям
Правил ЕЭК ООН N 55-01 и ТУ
29.32.30—002—94514952–2018.
Во избежание возможных ошибок, перед установкой
внимательно ознакомьтесь с инструкцией по монтажу и
возможностью применения данного ТСУ к Вашему автомобилю.
