Снять буксировочные петли. (В дальнейшем не
понадобятся)
Приспустить глушитель.
Установите кронштейны и закрепить их не затягивая в
указанных точках, согласно рисунка.
В точках «В» использовать болты крепления
буксировочных петель.
Закрепите балку между кронштейнами, после этого
затяните все гайки.
Закрепите глушитель.
Смонтируйте шар ТСУ и кронштейн розетки
Выполните электромонтаж сигнализации.
Установку ТСУ рекомендуется производить в
специализированных мастерских.
Производитель гарантирует, что данное изделие по используемым
материалам, применяемой технологии производства и другим показате-
лям соответствует образцам, прошедшим испытания на прочность и
отвечает общим техническим требованиям по ГОСТ Р 41.55-2005. Во
избежание возможных ошибок, перед установкой внимательно озна-
комьтесь с инструкцией по монтажу и возможностью применения дан-
Комплектность изделия
Балка ТСУ 1
шт.
Кронштейн левый 1 шт.
Кронштейн правый 1 шт.
Коробка упаковочная 1 шт.
Упаковка полиэтиленовая 1 шт.
М6 9,5 Nm
М8 23 Nm
М10 46 Nm
М12 79 Nm
М14 125 Nm
М16 195 Nm
М10х1,25 49 Nm
М12х1,25 87 Nm
М12х1,5 83 Nm
Момент затяжки

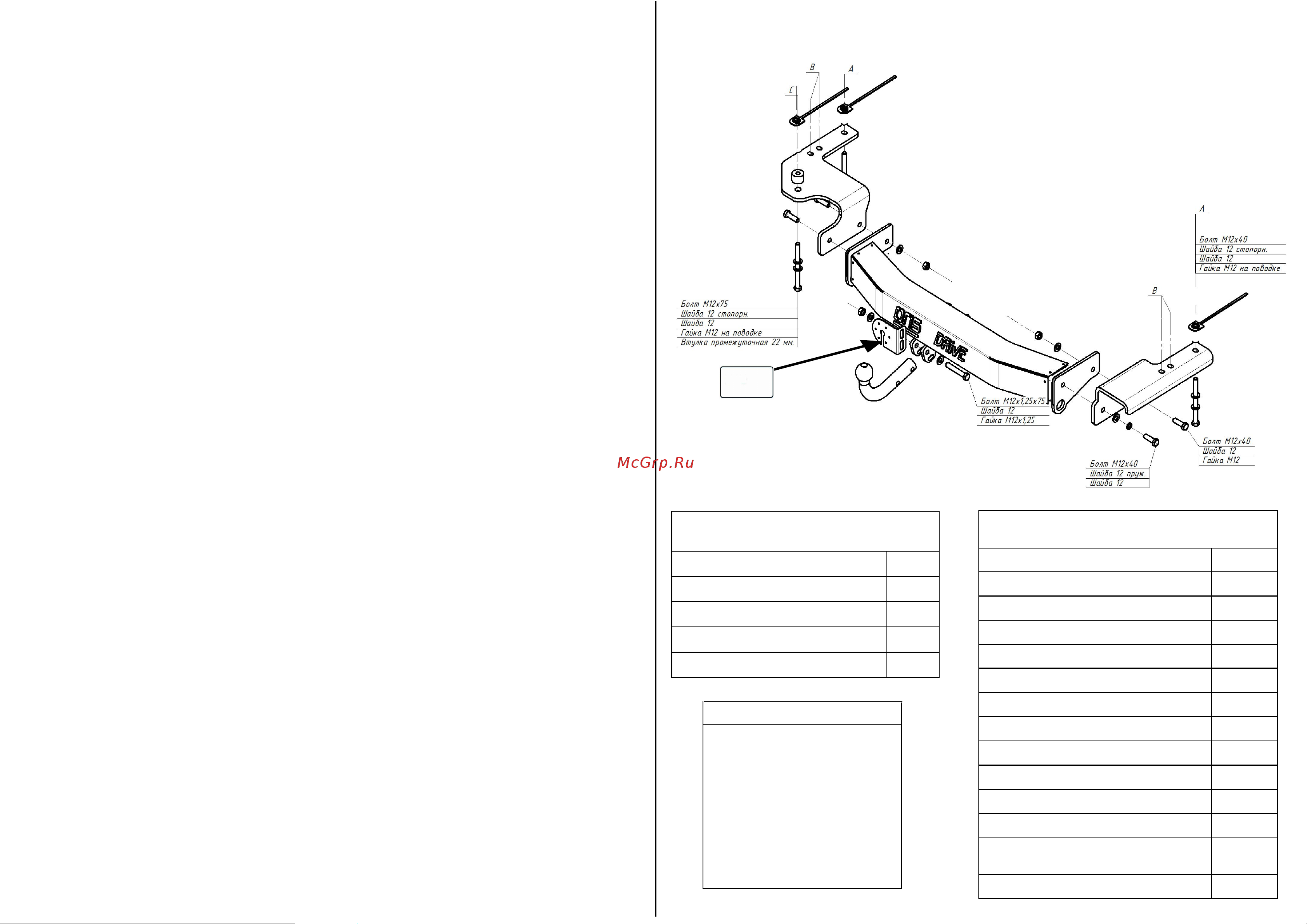

СХЕМА МОНТАЖА ТСУ
DzȖȘȖȉȒȈțȗȈȒȖȊȖȟȕȈȧ
Гайка М12 с/контр. 2 шт.
Гайка М12х1,25 с/контр. 2 шт.
Шайба 12 9 шт.
Шайба 12 пруж. 5 шт.
Болт М12х40 6 шт.
Болт М12х1,25х75 2 шт.
Болт М12х75 1 шт.
Шар VH0804 1 шт.
Гайка М12 с поводком 3шт.
Втулка промежуточная 22 мм. 1 шт.
Защитный колпачок (хром.) 1 шт.
Кронштейн розетки (нерж.) 1 шт.
Комплект электрики БАФ-0180
1
компл.
Инструкция по монтажу 1 шт.
ПОРЯДОК МОНТАЖА
Производитель
гарантирует, что данное изделие по
используемым материалам, применяемой технологии
производства и другим показателям, соответствует образцам,
прошедшим испытания на прочность, и отвечает общим
техническим требованиям
Правил ЕЭК ООН N 55-01 и ТУ
29.32.30—002—94514952–2018.
Во избежание возможных ошибок, перед установкой
внимательно ознакомьтесь с инструкцией по монтажу и
возможностью применения данного ТСУ к Вашему автомобилю.
