 Снять заводской фаркоп.

 Установить тягово-сцепное устройство (ТСУ) и заводской

фаркоп на автомобиль и закрепить его имеющимися болтами

М14 (4 шт.) на поперечном лонжероне кузова.

 После этого необходимо все гайки подтянуть.

 Произвести монтаж электрооборудования.

 Установку ТСУ рекомендуется производить специалистами.

Ш а р

П о д р о з е т н и к

Т С У

Б о л т М 1 2 х 1 , 2 5 х 7 5

Ш а й б а 1 2

Г а й к а М 1 2 х 1 , 2 5 ( с / к о н т р . )

Комплектность изделия

Кронштейн ТСУ 1 шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

Коробка упаковочная

Болт М12х1,25х75 2 шт.

Гайка М12х1,25 с/стопор. 2 шт.

Шайба 12 4 шт.

Шар VH 0189 1 шт.

Кронштейн розетки 1 шт.

Инструкция по монтажу 1 шт.

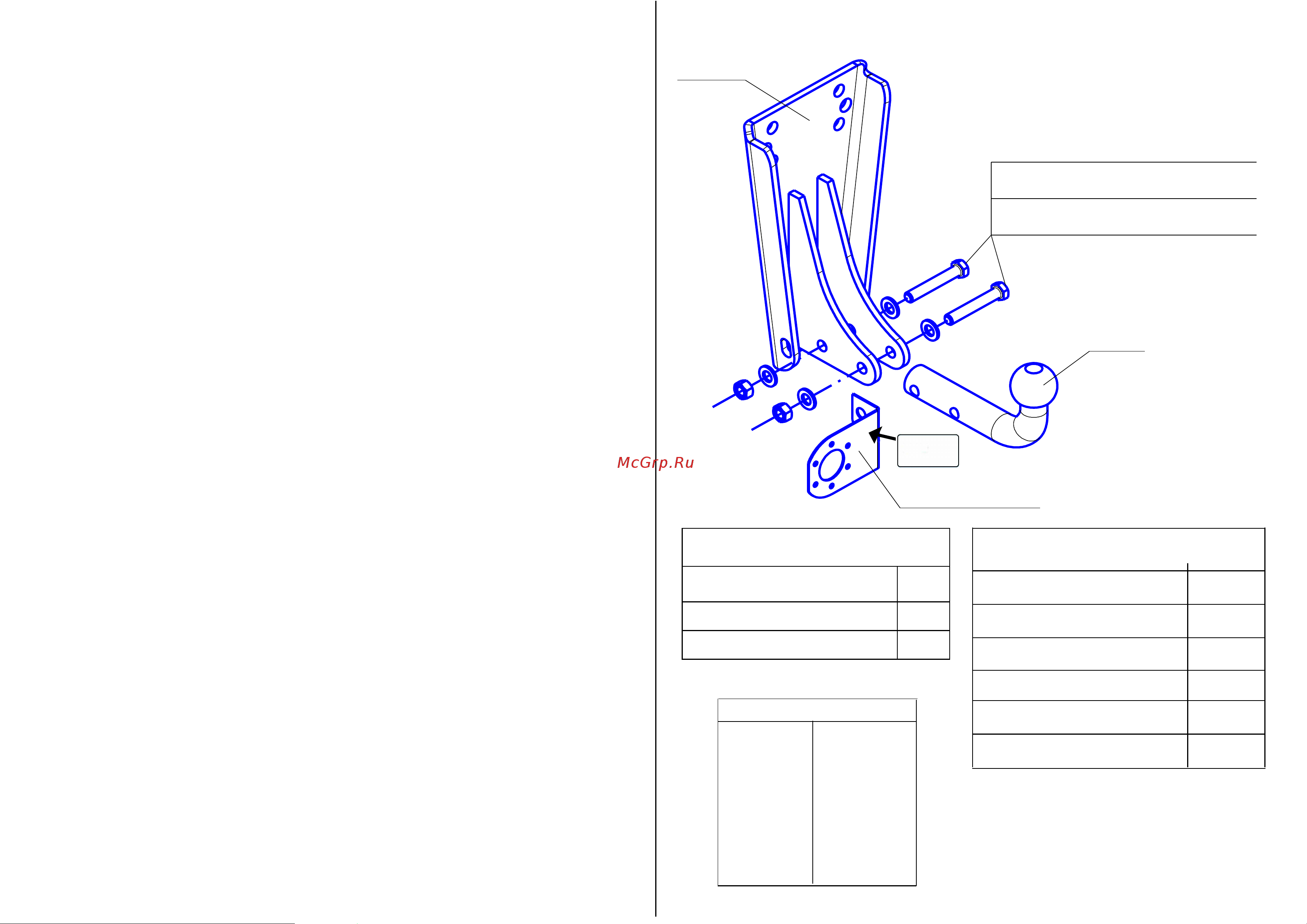

СХЕМА МОНТАЖА ТСУ

ПОРЯДОК МОНТАЖА

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки

Производитель

гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства и

другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и ТУ

29.32.30—002—94514952–2018.

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.
