Комплектность изделия

Балка ТСУ 1шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

 Ослабить хомут крепления выхлопной трубы, потом

повернуть его на 90о и затянуть, чтобы приподнять

выхлопную трубу.

 ТСУ закрепить на лонжеронах рамы через штатные

отверстия, согласно схемы.

 Установить шар и кронштейн розетки.

 После этого необходимо все гайки и болты затянуть.

 Выполнить электромонтаж сигнализации.

 Установку ТСУ рекомендуется производить только

специалистами.

Комплектность изделия

Балка ТСУ 1шт.

Коробка упаковочная 1 шт.

Упаковка полиэтиленовая 1 шт.

Коробка упаковочная

Болт М12х40

4 шт.

Болт М10х40 4 шт.

Болт М12х1,25х75 2 шт.

Гайка М10 (с/контр.) 4 шт.

Гайка М12х1,25 (с/контр.) 2 шт.

Гайка М12 (с/контр.) 4 шт.

Шайба 12

10 шт.

Шайба 10 4 шт.

Шайба 10 увелич. 4 шт.

Шар VH 0220 1 шт.

Защитный колпачок 1 шт.

Кронштейн розетки 1 шт.

Комплект электрики БАФ-0180

1 компл.

Инструкция по монтажу 1 шт.

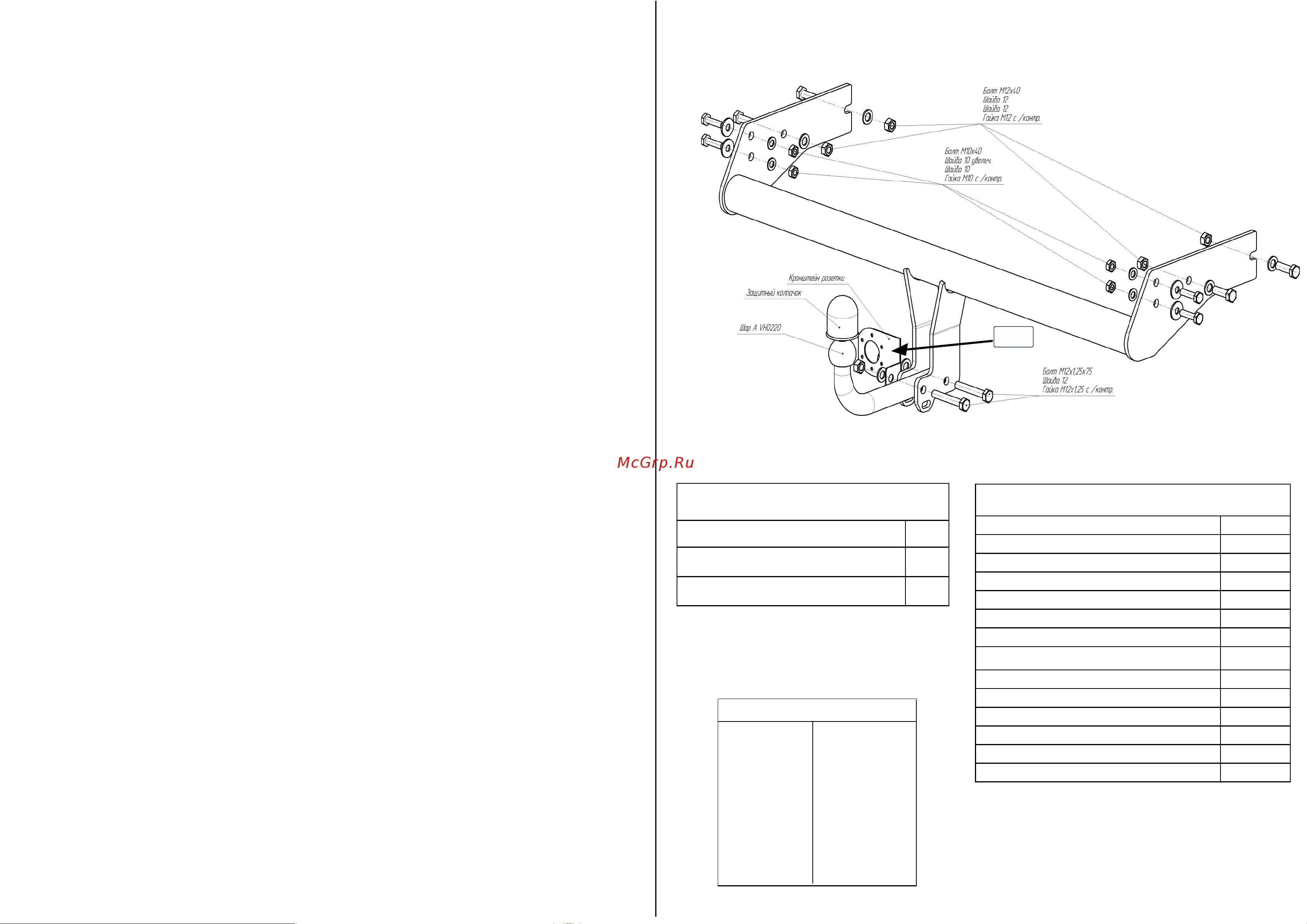

СХЕМА МОНТАЖА ТСУ

ПОРЯДОК МОНТАЖА

Производитель гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и

ТУ 29.30.32—002—94514952–2018.

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки
