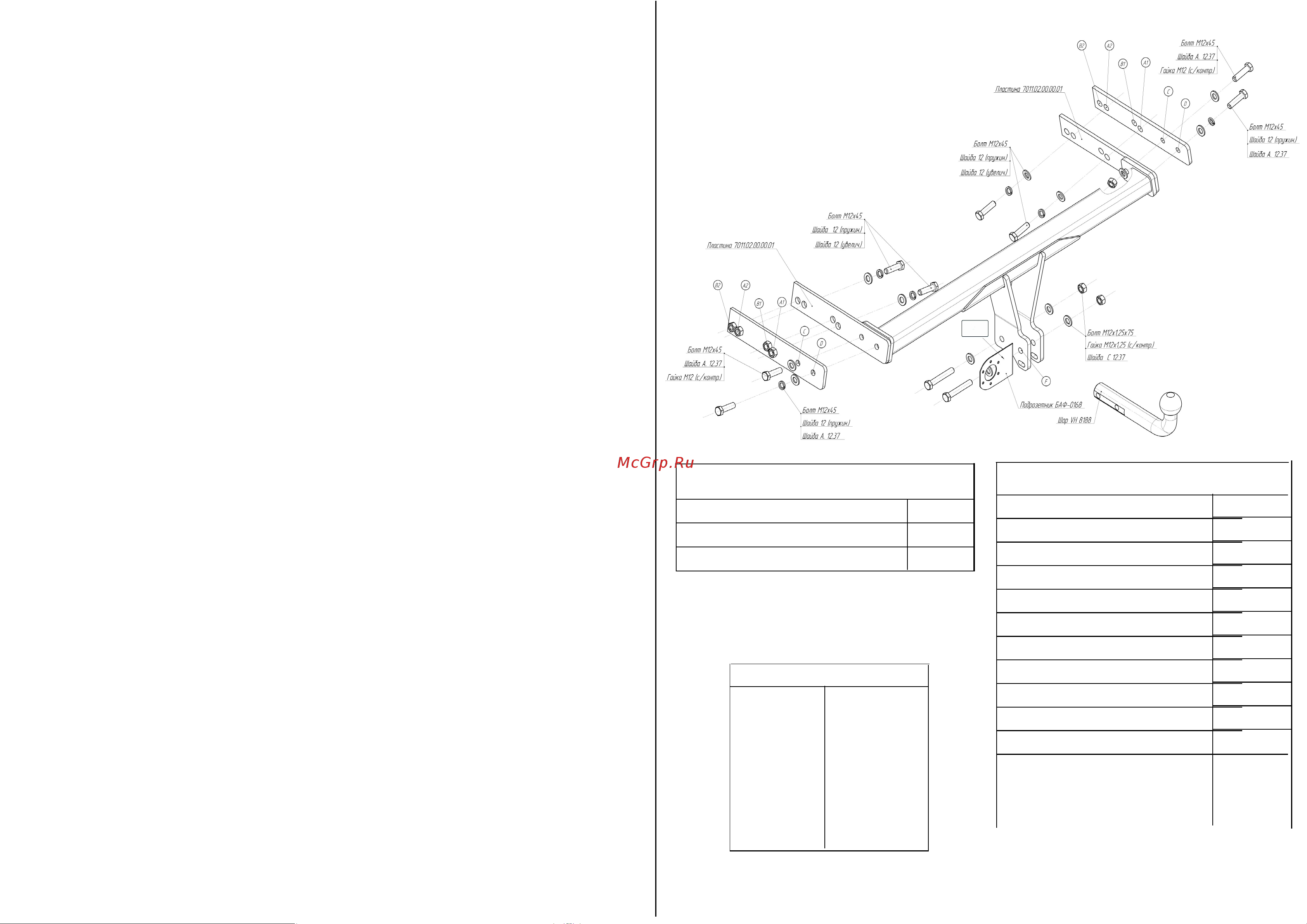

СХЕМА МОНТАЖА ТСУ

Коробка упаковочная

Болт М12х45

8 шт.

Болт М12х1,25х75

2 шт.

Гайка М12х1,25 (с/контр.)

2 шт.

Шайба 12 (пруж.)

6 шт.

Гайка М12 (с/контр.)

2 шт.

Шайба 12

10 шт.

Шайба 12(увелич.)

4 шт.

Шар VH 8188

1 шт.

Подрозетник БАФ 0168

1 шт.

Пластина 7011.02.00.00.01

2 шт.

Защитный колпачок

1 шт.

Инструкция по монтажу

1 шт.

Кронштейн правый

Кронштейн левый

1 шт.

Комплектность изделия

Балка ТСУ 1 шт.

Коробка упаковочная

1 шт.

Упаковка полиэтиленовая 1 шт.

1. Снять задний бампер.

2. Снять отбойный брус автомобиля.

3. Вставить пластины в кронштейны ТСУ автомобиля и

закрепить с помощью 4 болтов М12х45, увеличенных и

пружинных шайб следующим образом:

ХС60: отверстия А1 и А2

ХС70: отверстия В1 и В2

4. Установить балку в отверстия «С» с помощью 2 болтов

М12х45 и гаек и в отверстия «D» с помощью 2 болтов

М12х45 и пружинных шайб.

5. Установить Шар и подрозетник на балку в отверстия «F»,

посредством 2 болтов М12х1,25х75, гаек и плоских шайб.

6. После этого необходимо все элементы крепления затянуть с

моментом, указанным в таблице.

7. Выполнить электромонтаж сигнализации.

8. Установку ТСУ рекомендуется производить только

специалистами в автосервисах.

ПОРЯДОК МОНТАЖА

Производитель гарантирует, что данное изделие по

используемым материалам, применяемой технологии

производства и другим показателям, соответствует образцам,

прошедшим испытания на прочность, и отвечает общим

техническим требованиям Правил ЕЭК ООН N 55-01 и

ТУ 29.30.32—002—94514952–2018.

Во избежание возможных ошибок, перед установкой

внимательно ознакомьтесь с инструкцией по монтажу и

возможностью применения данного ТСУ к Вашему автомобилю.

М6 9,5 Nm

М8 23 Nm

М10 46 Nm

М12 79 Nm

М14 125 Nm

М16 195 Nm

М10х1,25 49 Nm

М12х1,25 87 Nm

М12х1,5 83 Nm

Момент затяжки
