3.4. Габаритные и присоединительные размеры

Модель

Габаритные размеры, мм Присоединительные размеры, мм

A B C D E d1 d2 d3 d4

10-10-0,75 430 74 205 175 100 140 110 50 15

12-10-1,1 430 74 205 175 100 140 110 50 15

15-13-1,5 550 117 250 240 100 140 110 50 15

25-15-2,2 560 127 295 265 115 160 130 65 15

35-13-3 575 123 280 240 115 160 130 65 15

45-17-4 590 127 315 265 115 160 130 65 15

65-15-5,5 650 131 325 268 145 190 150 80 18

100-15-7,5 660 137 335 285 145 190 150 80 18

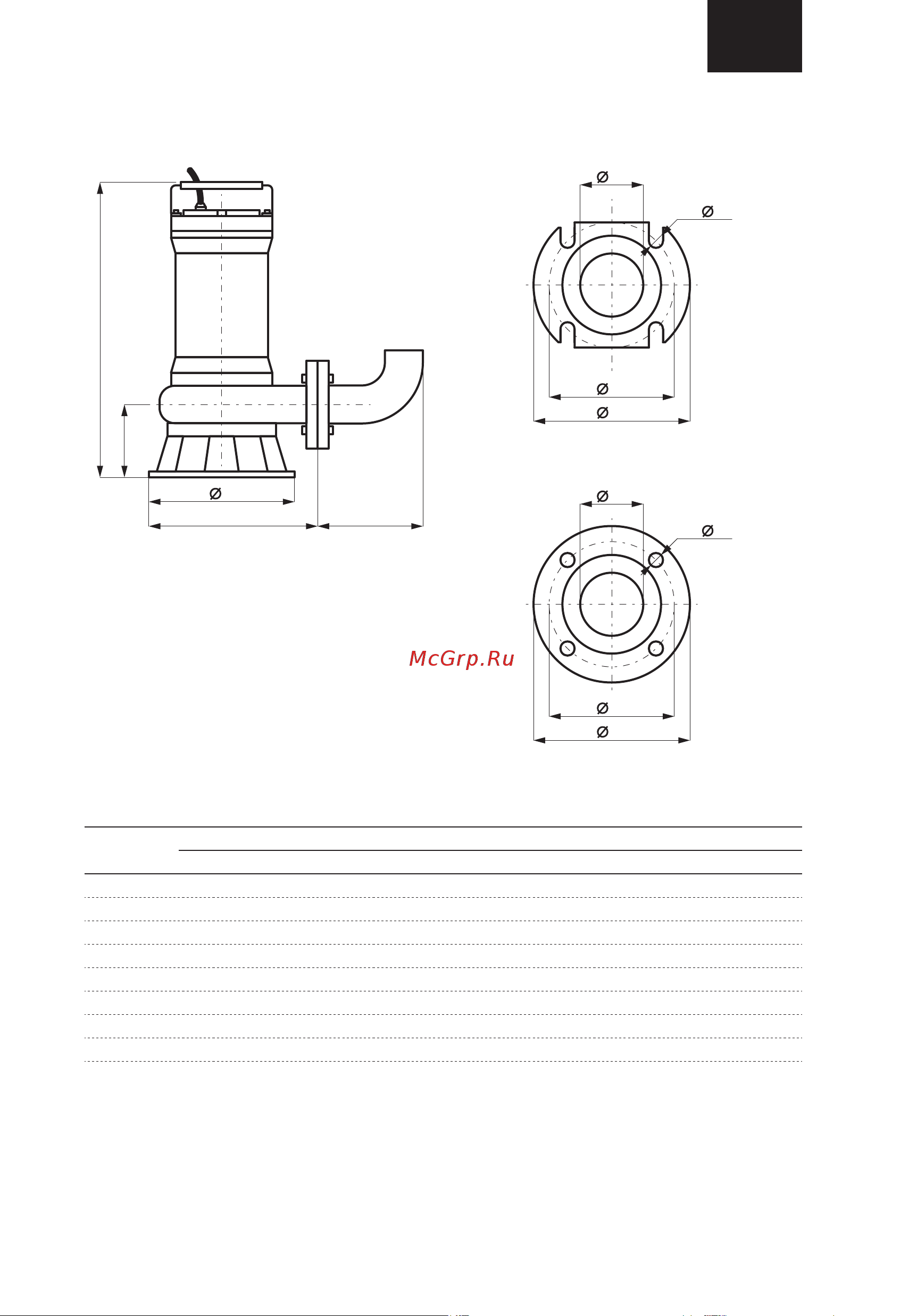

Примечание. На рис. 1 показаны формы присоединительных фланцев

насосов мощностью 0,75–4 кВт (а) и 5,5–7,5 кВт (б).

Рис. 1

d44 ×

C E

а)

б)
