Руководство по монтажу и эксплуатации UNIPUMP СЕРИЯ FEKAMAX

4. Устройство насоса

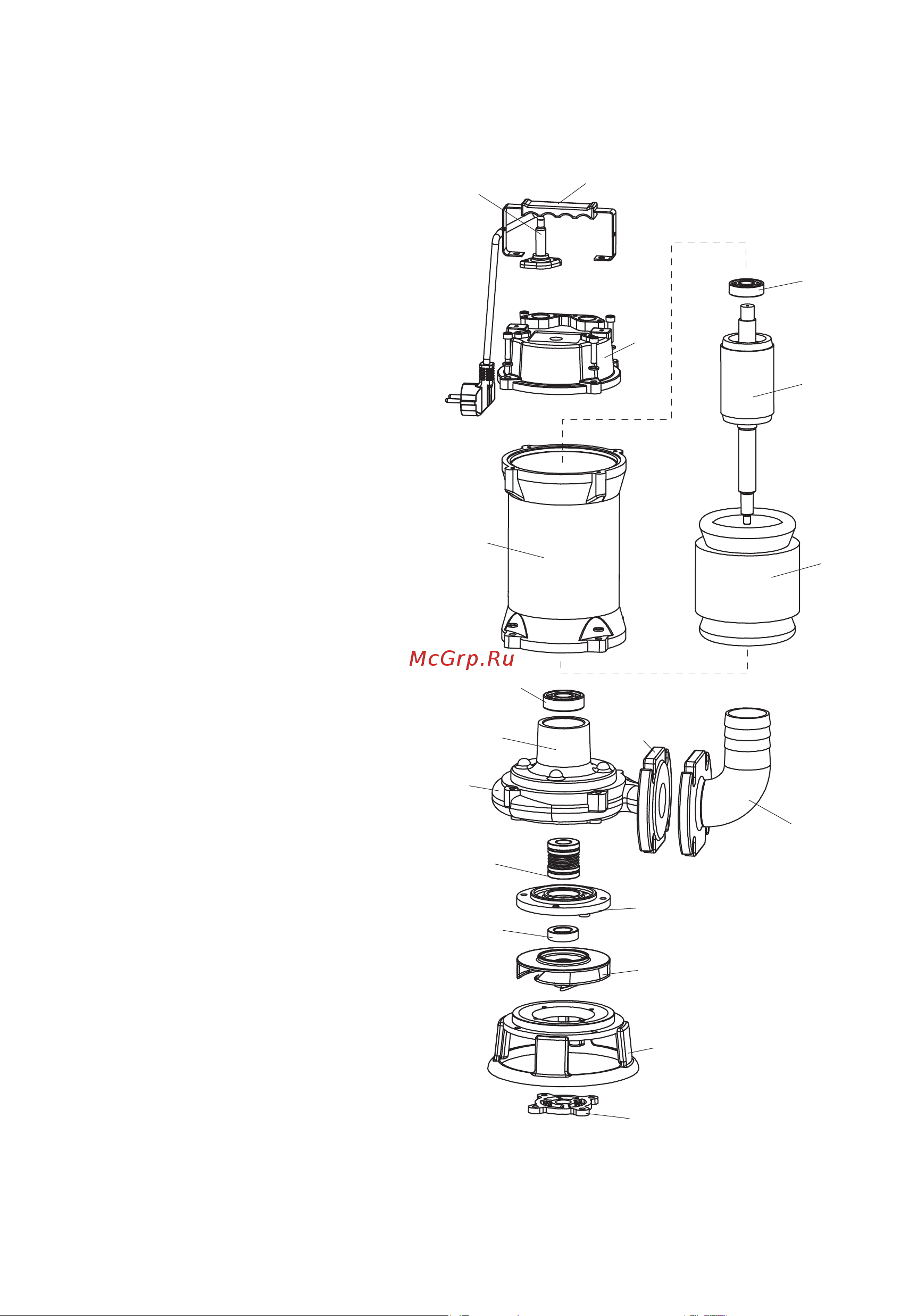

На рис. 2 в упрощённом

виде показано устройство

насосов FEKAMAX.

Рис. 2

1. Кабель с герметичным вводом

2. Ручка

3. Крышка корпуса двигателя

4. Корпус двигателя

5. Подшипник

6. Ротор

7. Статор

8. Масляная камера

9. Центробежный насос

10. Напорный фланец

11. Угловой переходник-адаптер

сфланцевым креплением

12. Двойное механическое

уплотнение

13. Крышка масляной камеры

14. Сальник

15. Рабочее колесо

16. Опора

17. Режущая пластина
