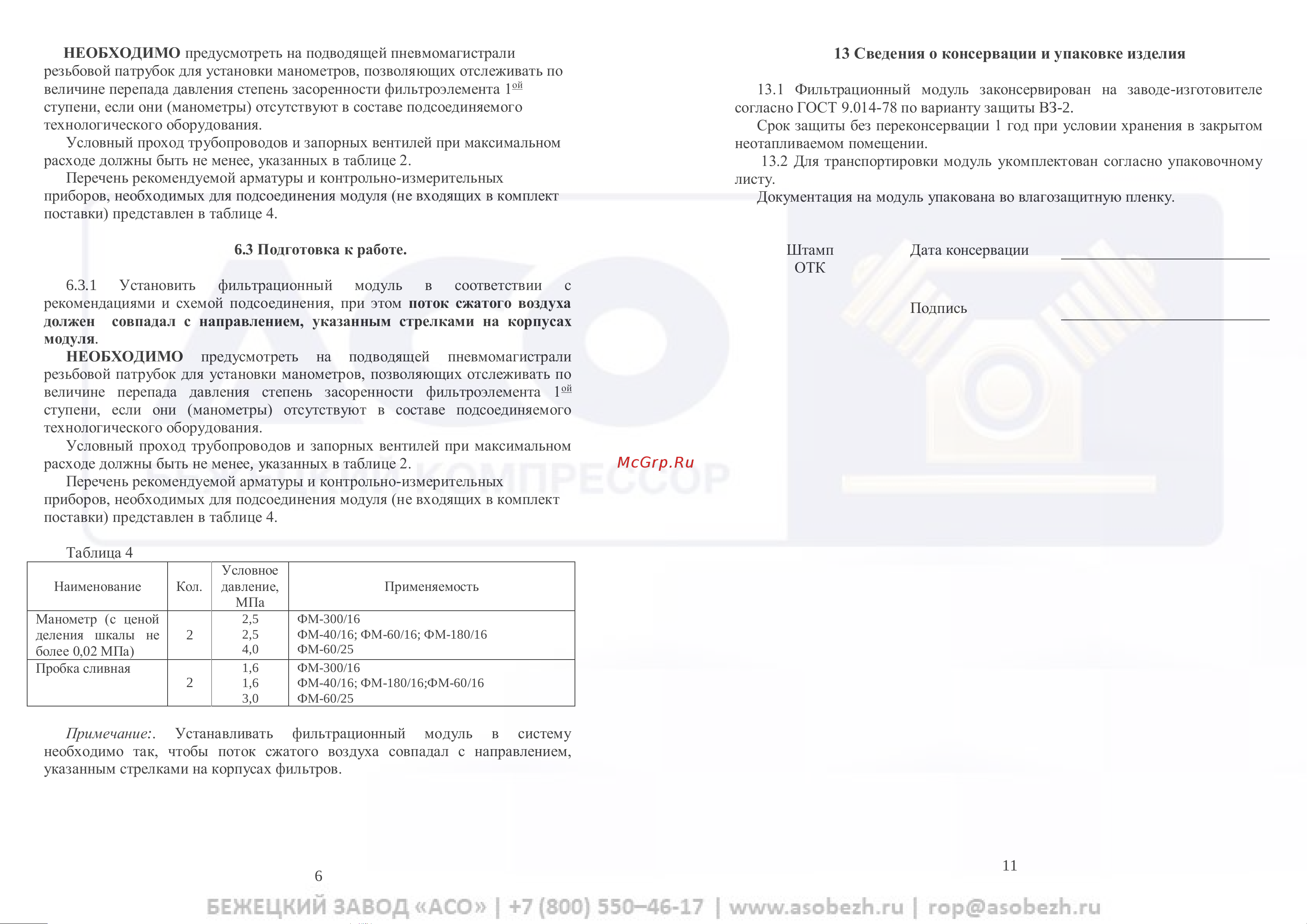

НЕОБХОДИМО предусмотреть на подводящей пневмомагистрали

резьбовой патрубок для установки манометров, позволяющих отслеживать по

величине перепада давления степень засоренности фильтроэлемента 1

ой

ступени, если они (манометры) отсутствуют в составе подсоединяемого

технологического оборудования.

Условный проход трубопроводов и запорных вентилей при максимальном

расходе должны быть не менее, указанных в таблице 2.

Перечень рекомендуемой арматуры и контрольно-измерительных

приборов, необходимых для подсоединения модуля (не входящих в комплект

поставки) представлен в таблице 4.

6.3 Подготовка к работе.

6.3.1 Установить фильтрационный модуль в соответствии с

рекомендациями и схемой подсоединения, при этом поток сжатого воздуха

должен совпадал с направлением, указанным стрелками на корпусах

модуля.

НЕОБХОДИМО предусмотреть на подводящей пневмомагистрали

резьбовой патрубок для установки манометров, позволяющих отслеживать по

величине перепада давления степень засоренности фильтроэлемента 1

ой

ступени, если они (манометры) отсутствуют в составе подсоединяемого

технологического оборудования.

Условный проход трубопроводов и запорных вентилей при максимальном

расходе должны быть не менее, указанных в таблице 2.

Перечень рекомендуемой арматуры и контрольно-измерительных

приборов, необходимых для подсоединения модуля (не входящих в комплект

поставки) представлен в таблице 4.

Таблица 4

Наименование

Кол.

Условное

давление,

МПа

Применяемость

Манометр (с ценой

деления шкалы не

более 0,02 МПа)

2,5

4,0

ФМ-300/16

ФМ-40/16; ФМ-60/16; ФМ-180/16

ФМ-60/25

Пробка сливная

1,6

3,0

ФМ-300/16

ФМ-40/16; ФМ-180/16;ФМ-60/16

ФМ-60/25

Примечание:. Устанавливать фильтрационный модуль в систему

необходимо так, чтобы поток сжатого воздуха совпадал с направлением,

указанным стрелками на корпусах фильтров.

13 Сведения о консервации и упаковке изделия

13.1 Фильтрационный модуль законсервирован на заводе-изготовителе

согласно ГОСТ 9.014-78 по варианту защиты ВЗ-2.

Срок защиты без переконсервации 1 год при условии хранения в закрытом

неотапливаемом помещении.

13.2 Для транспортировки модуль укомплектован согласно упаковочному

листу.

Документация на модуль упакована во влагозащитную пленку.

Штамп

ОТК

Дата консервации

Подпись
