Руководство по эксплуатации

Форматно-раскроечный станок

Стр. 20

мод. Filato Optima 32F

Ассоциация КАМИ

www.stanki.ru

8-800-1000-111

107023, Москва, ул. Большая Семеновская, д.40

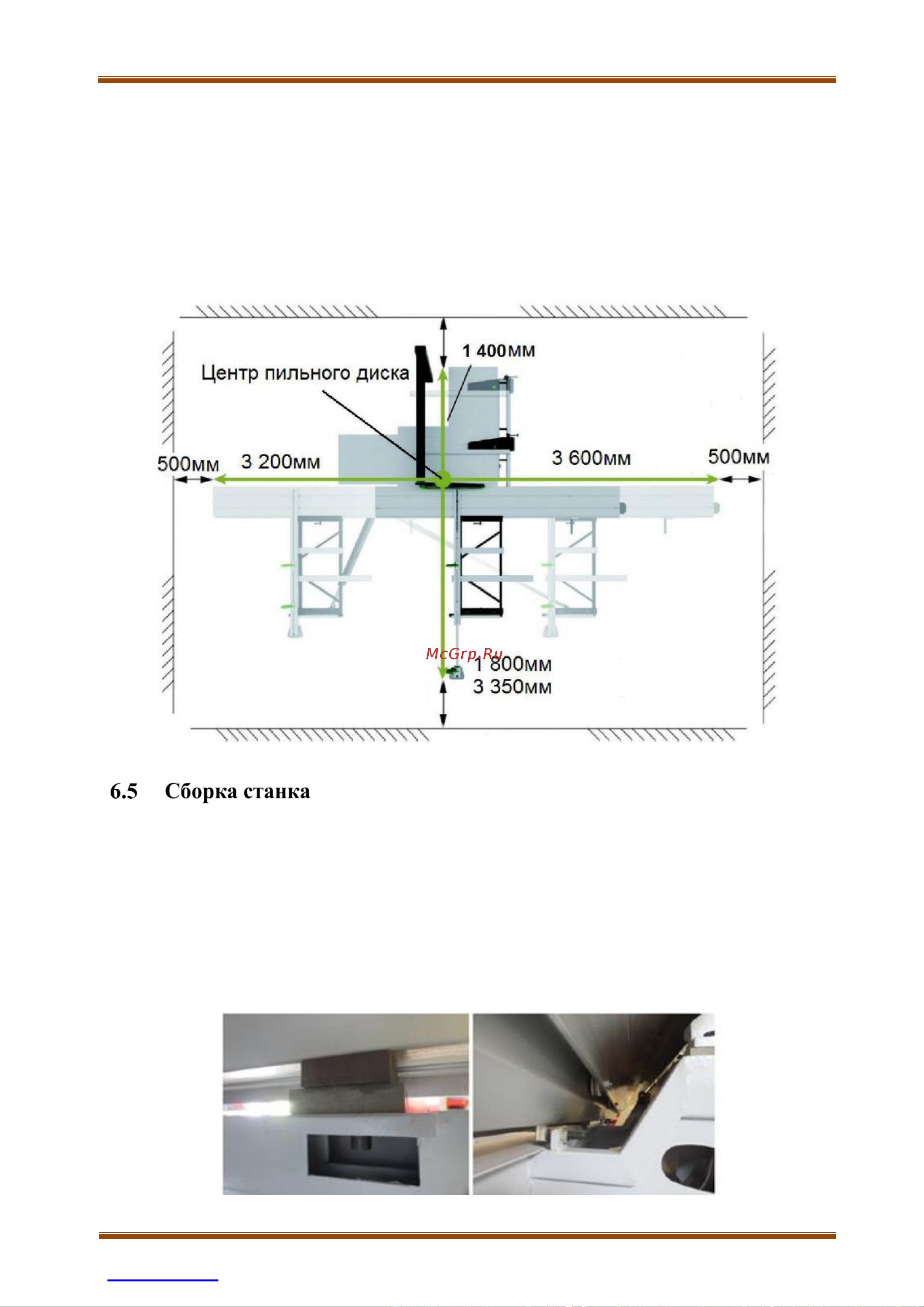

6.4.2 Выбранное место должно обеспечивать возможность подключе-

ния к вытяжной системе, а также подключение к подходящей электросети.

6.4.3 Установите станок на ровный жесткий фундамент, достаточной

несущей способности. Станок должна быть выровнена по всему основанию

одновременно.

Вы также должны обеспечить расстояние вокруг станка не менее 0,8 м.

Перед станком и позади него также должно быть обеспечено необходимое

расстояние для подачи длинных заготовок.

Рис. 3

6.5.1 Монтаж подвижного стола

 Установите подвижный стол в рабочее положение на корпусе станка.

 Затем вставьте крепежные винты в существующие отверстия. Выров-

няйте плоскостность подвижного стола и стола станка с помощью регулиро-

вочных прокладок.

 Перед затягиванием винтов отрегулируйте подвижный стол стопор-

ными винтами горизонтально.

Затем переместите его к задней торцевой пластине.

Рис. 3
