Руководство по эксплуатации

Форматно-раскроечный станок

Стр. 21

мод. Filato Optima 32F

Ассоциация КАМИ

www.stanki.ru

8-800-1000-111

107023, Москва, ул. Большая Семеновская, д.40

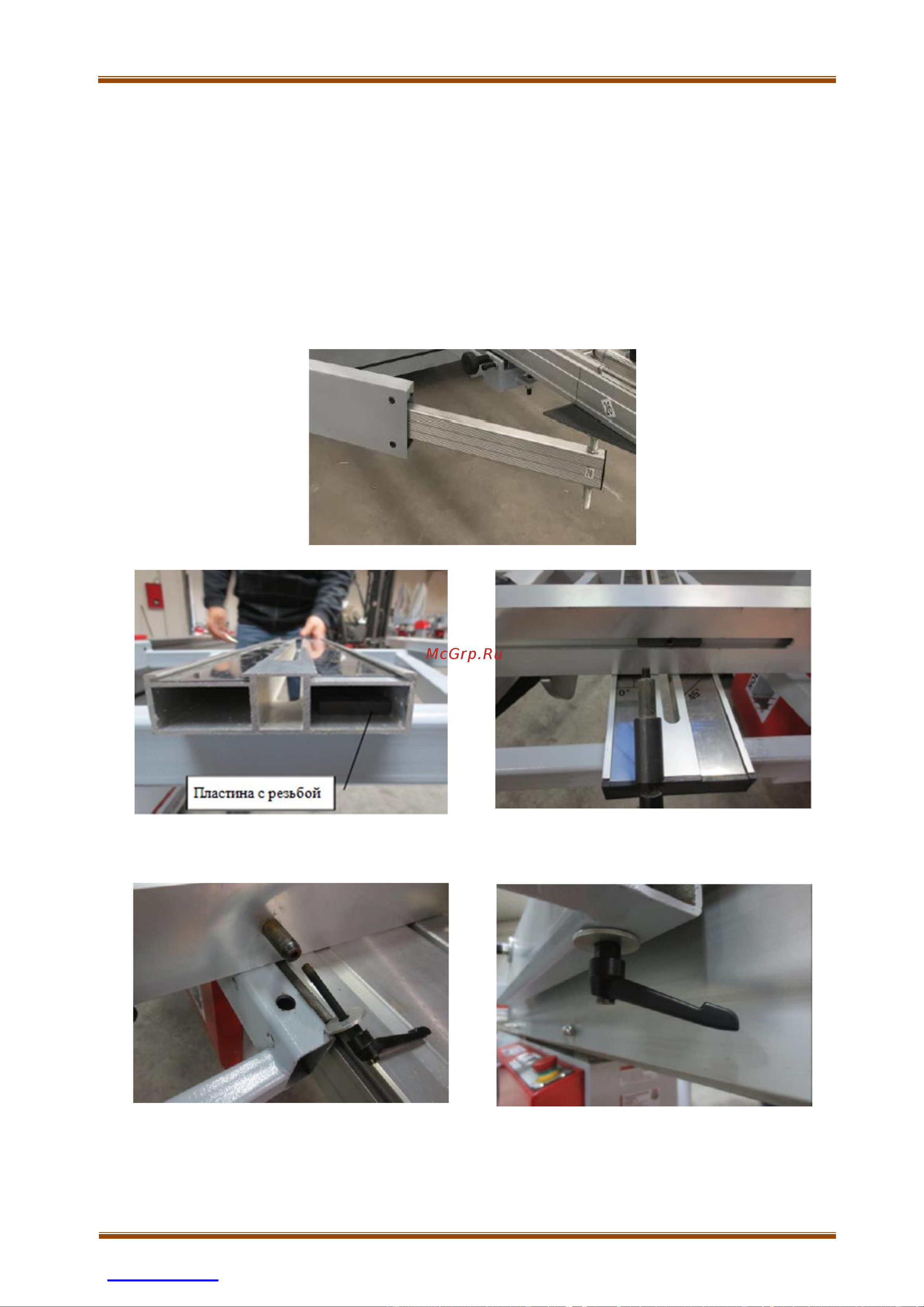

6.5.2 Монтаж стола и выносной (телескопической) опоры

 Закрутите в начале кронштейна подвижного стола стержень с резьбой

поворотной опоры.

 Протолкните подвижный стол с салазками по Т-образным пазам в

столе.

 Конец опоры подвижного стола привинчивается в соответствующее

положение подвижного стола.

 Салазки подвижного стола выводятся по резьбе стержня на один уро-

вень со станком и подвижным столом.

Рис. 4

Рис. 5

Вставить пластины с резьбовым отвер-

стием в направляющие

Рис. 6

Салазки подпираются винтовым крепле-

нием

Рис. 7

Рис. 8
