Руководство по эксплуатации

Форматно-раскроечный станок

Стр. 22

мод. Filato Optima 32F

Ассоциация КАМИ

www.stanki.ru

8-800-1000-111

107023, Москва, ул. Большая Семеновская, д.40

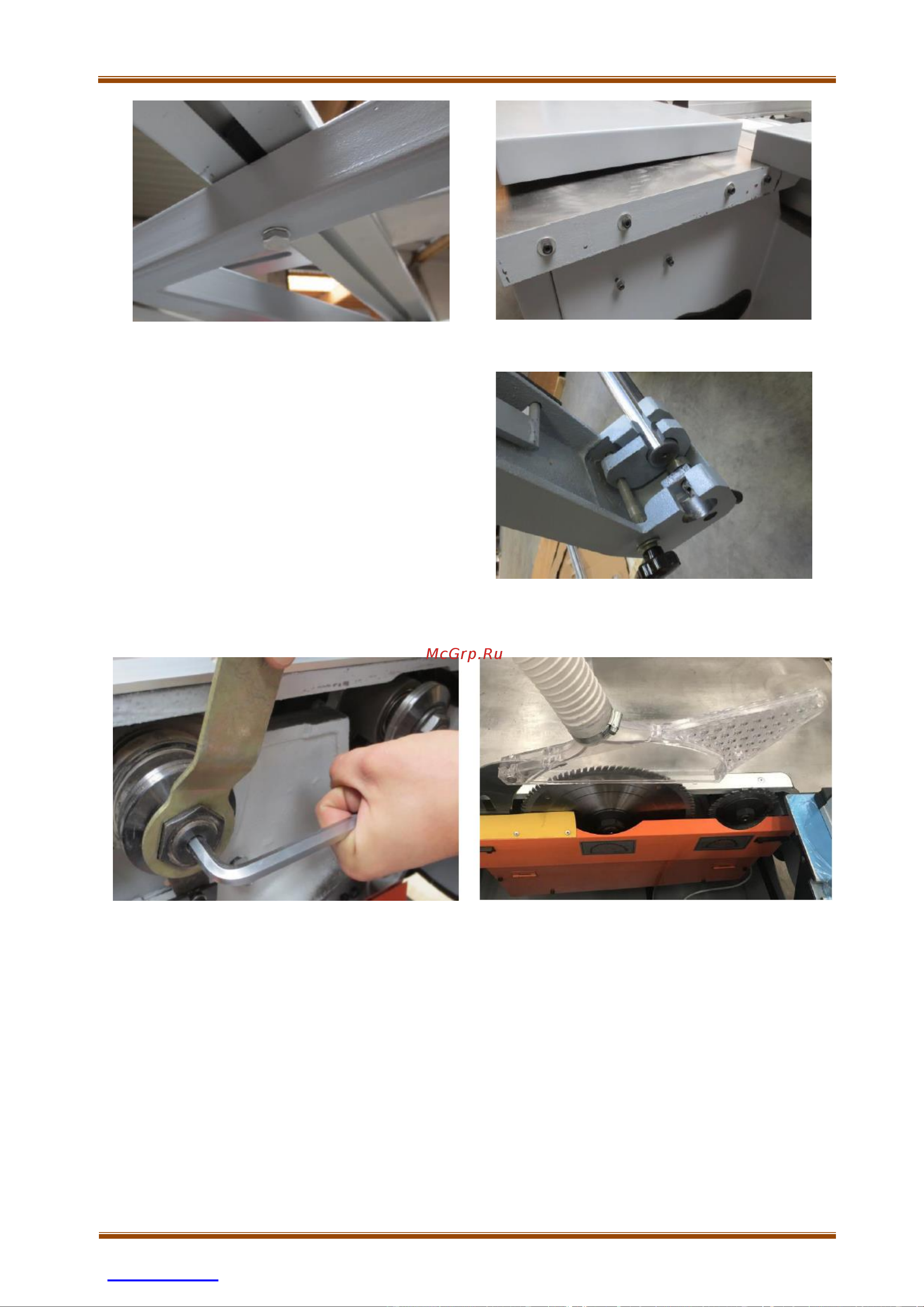

Рис. 9

Штанги винтовой фиксации внизу

Рис. 10

Монтаж заднего и бокового стола

 Закрепите направляющую планку парал-

лельного упора на рабочем столе предва-

рительно установленными винтами.

 Установите параллельный упор на

направляющую.

Рис. 11

6.5.3 Монтаж / демонтаж основной и подрезной пилы

Рис. 12

 Отрегулируйте положение узла в максимально верхнее.

 Сдвиньте подвижный стол до упора вправо. Откройте защитную

крышку.

 Наденьте гаечный ключ на фланец, шестигранным ключом закрепите

приводной вал и поверните фланец от него (левая резьба).

 Затем полотно пилы можно установить в правильном направлении

вращения и затянуть.

 Подрезное полотно устанавливается и разбирается аналогично.
