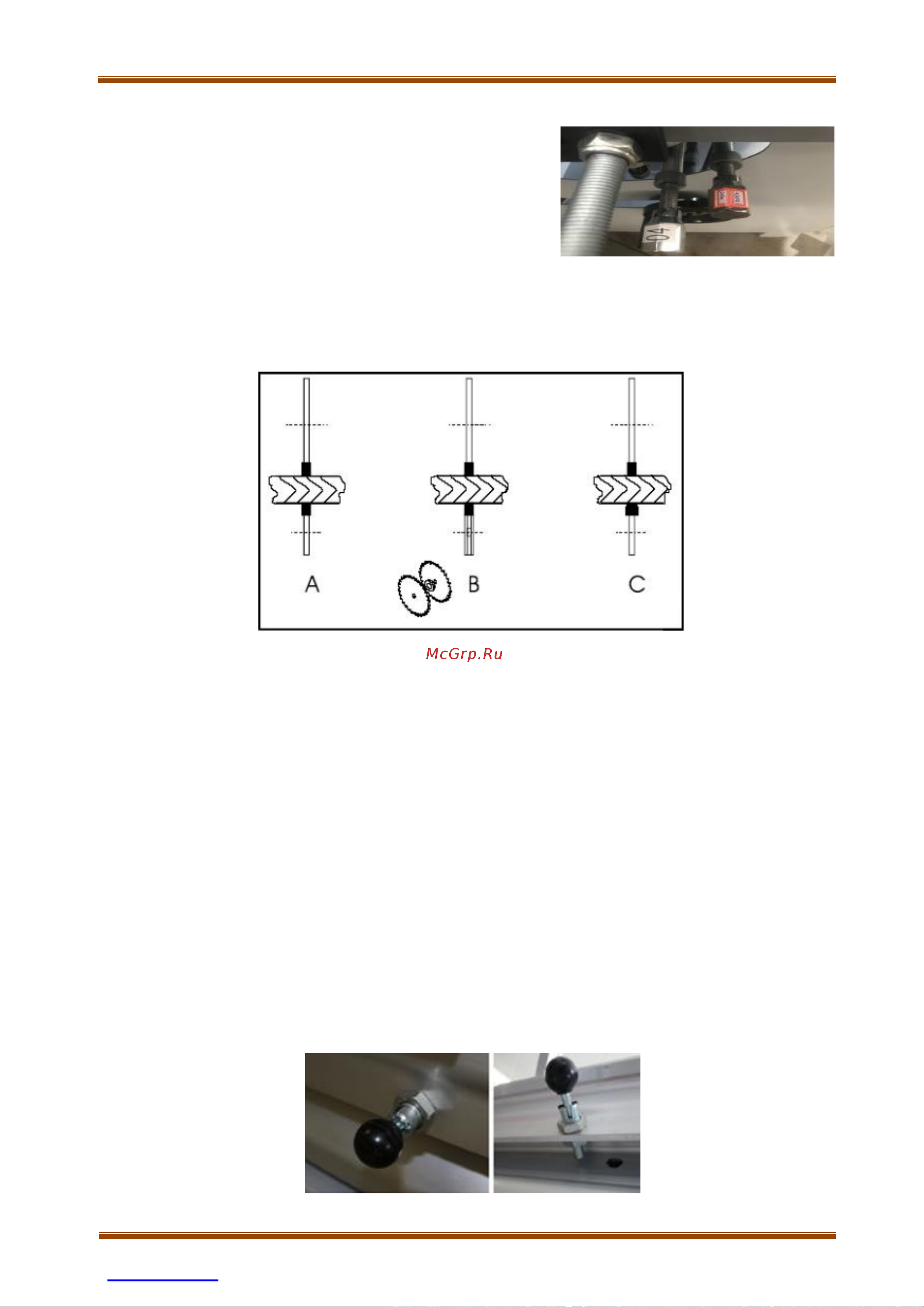

7.2.7 Регулировка подрезной пилы

Поворачивая ручку, вы можете отрегу-

лировать высоту подрезной пилы.

Подрезную пилу также можно отрегули-

ровать боковым смещением.

Станок оснащен подрезным полотном.

Подрезное пильное полотно должно быть адаптировано к соответствующему

варианту интерфейса. По умолчанию, поставляется вариант A Рис. 23. Он мо-

жет использоваться со следующими типами подрезных пильных полотен:

Рис. 23

А- Толщина надреза равна толщине полотна основной пилы.

В- Двойная подрезная пила: через прокладку между двумя частями по-

лотна позволяет достигнуть требуемой толщины, равной или большей по

сравнению с основной пилой.

С- Коническая подрезная пила для компенсации толщины основной

пилы при использовании пильных полотен разной толщины.

При обычном пилении, без сколов остается только одна сторона мате-

риала. Для компенсации этого и сохранения чистоты второй стороны приме-

няется подрезная пила. В этом случае подрезная пила должна быть совме-

щена по оси с основной.

7.2.8 Блокировка подвижного стола

Подвижный тол фиксируется сбоку с помощью нажимного фиксатора

для предотвращения случайного смещения. Чтобы активировать блокировку,

вытащите ручку и поверните ее так, чтобы фиксирующий болт мог защелк-

нуться или выйти из отверстия на 90°.

Рис. 24

Рис. 22
