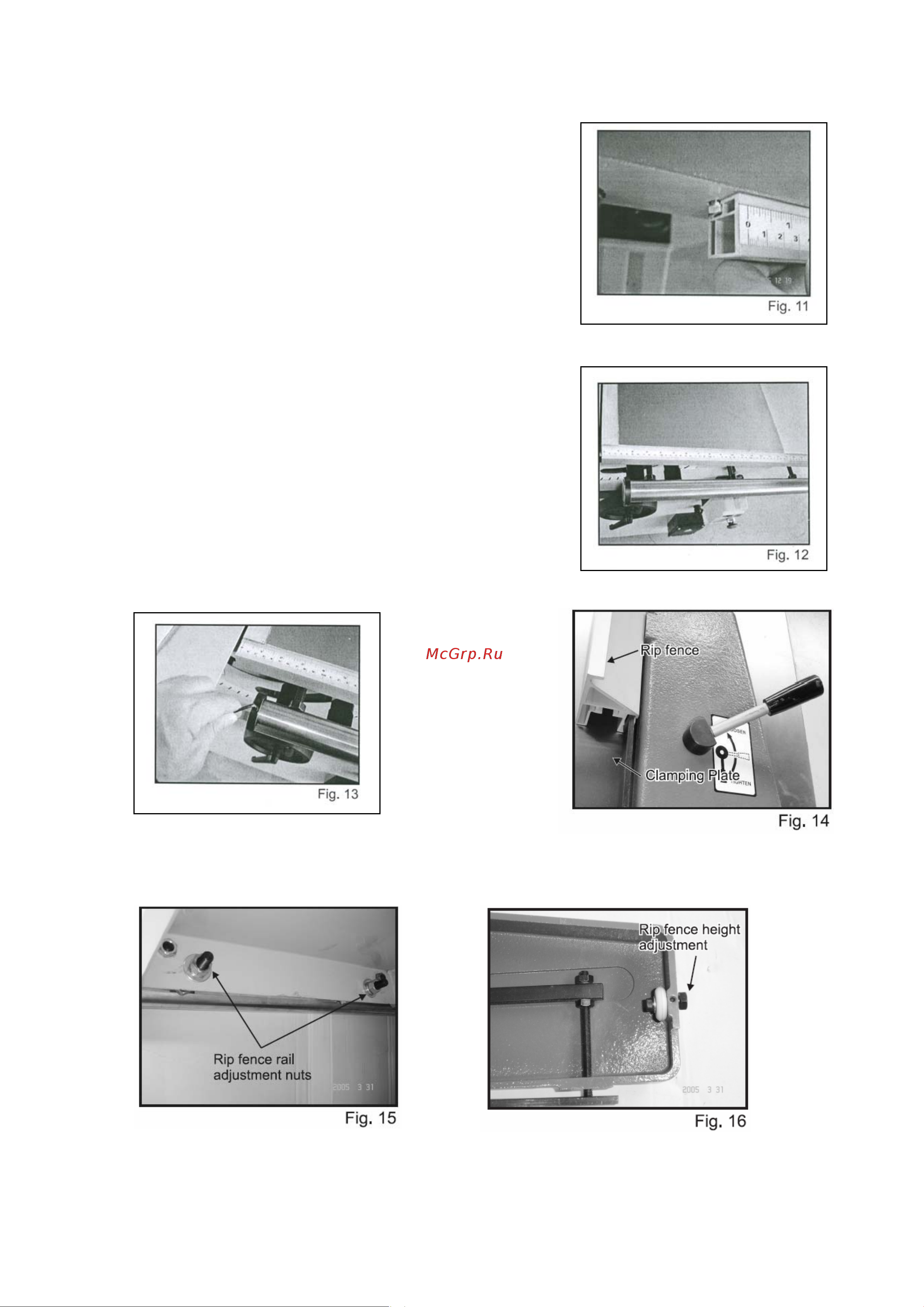

Установка и настройка продольной линейки

1. Ввинтите 4 крепежные шпильки (М12-1,75х115) в круг-

лую направляющую штангу.

2. Наденьте на каждую шпильку по гайке (М12-1,75) и при-

тяните ими шпильки к штанге.

3. Наденьте на каждую шпильку по гайке (М12-1,75) с пло-

скими шайбами и навинтите гайке на половину длины шпи-

лек.

4. Вставьте шпильки в стол (см. рис

. 12). Закрепите их с

помощью шестигранных гаек (М12-1,75), предварительно с

каждой стороны установив запорные и плоские шайбы.

5. Наденьте на штангу корпус линейки, затем наденьте на

конец штанги, который обращен к подвижной каретке, ре-

гулировочное кольцо и закрепите кольцо установочным

винтом (см. рис. 13).

6. Навинтите на корпус продольной линейки запорные

ручки (см.

рис. 14), а затем, не затягивая, установите ручку

тонкой регулировки.

7. Наденьте на конец направляющей штанги упорную

шайбу, закрепив ее с помощью болта (М8-1,25) с запорной

шайбой.

8. Сдвиньте алюминиевую линейку для продольных

распилов на прижимную пластину (см. рис. 14) и зажмите

ее с помощью ручки, установленной наверху корпуса

линейки.

→

Линейка для продольных

распилов;

Прижимная пластинка

→

9. Вращением гаек, расположенных с внешней стороны стола, отрегулируйте линейку для про-

дольных распилов относительно кромки подвижной каретки и добейтесь параллельности между

кромкой линейки и поверхностью подвижной каретки (см. рис. 14),

Регулировочные пробки направляющей

продольной линейки

↓

Болт регулировки

продольной линейки по высоте

↓
