10. Проверьте высоту направляющей штанги линейки перемещением линейки для продольных

распилов по штанге и проверяя зазор между корпусом линейки и поверхностью стола.

11. Отрегулируйте высоту продольной линейки, а затем затяните все гайки стола, как показано

на рис. 15.

12. Проверьте, касается ли нижняя часть продольной линейки поверхности рабочего стола. Ес-

ли это не

так, то линейка отрегулирована правильно. В противном случае ослабьте установоч

Установка

регулировочной

ручки

←

9. Поперечный стол

Комплектация стола

1. Стол поперечный– 1 шт;

2. Кронштейн стола – 1 шт;

3. Гайка Т-образная (М8-1,25х2) – 2 шт;

4. Гайка Т-образная (М12-1,75х2) – 1 шт;

5. Шайба плоская 12 мм - 1 шт;

6. Ручка регулировочная (М12-1,75х55) – 1 шт;

7. Ручка регулировочная (М8-1,25х25) – 2 шт;

8. Шайба плоская 8 мм – 2 шт;

Установка стола

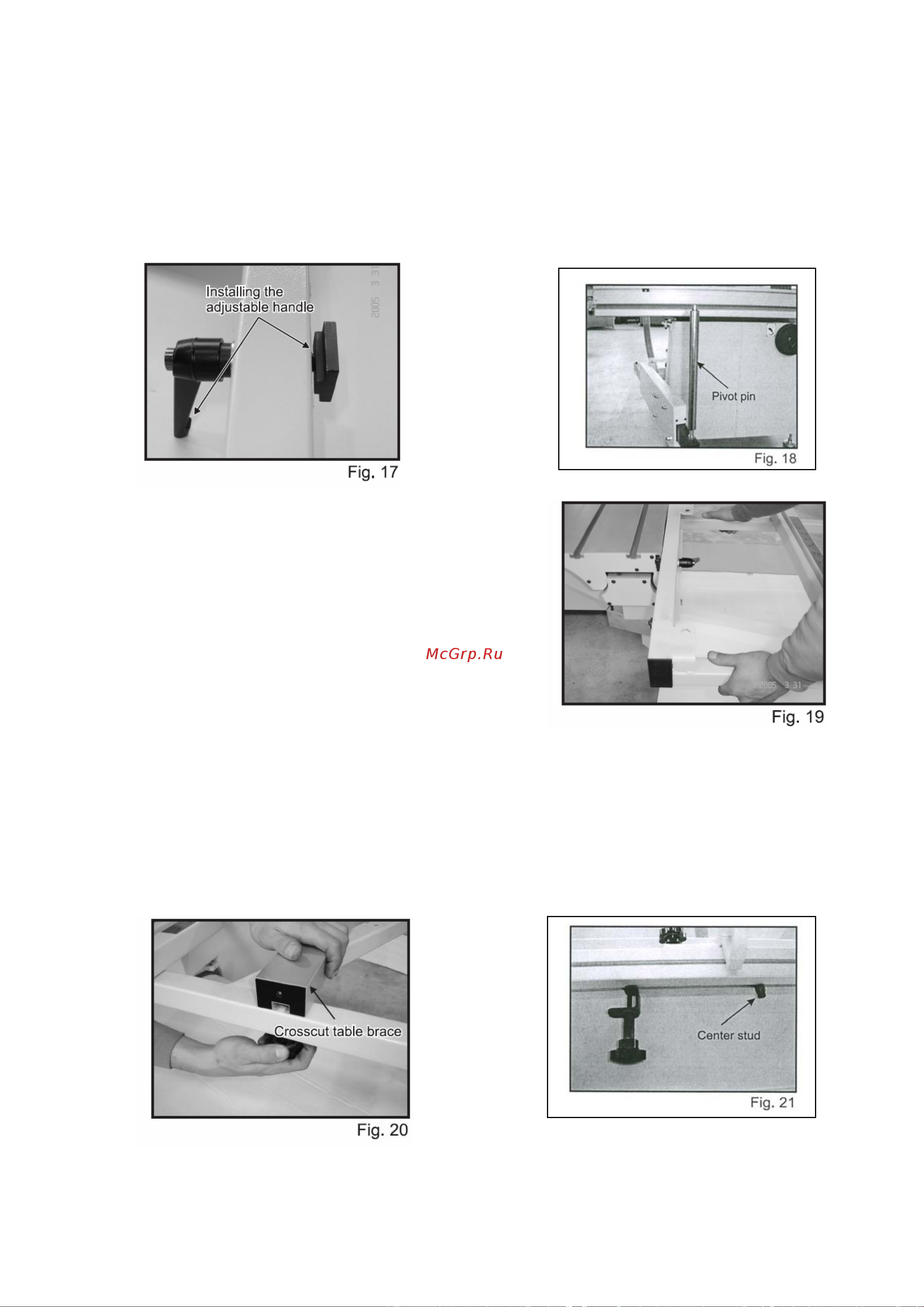

1. Ввинтите регулировочную ручку (М12-1,75х55) с

плоской 12-миллиметровой шайбой сквозь поперечный стол и наденьте на нее Т-образную гай-

ку (М12-1,75х2) (см. рис. 17).

2. Обоприте удлинительный стол об опору развертывающейся штанги и вставьте Т-образную

гайку в Т-образную прорезь подвижной каретки.

3. Вставьте две Т-образные гайки М8-1,25 в

стяжную рейку поперечного стола

4. Совместите Т-образные гайки, вставленные в опору поперечного стола, с отверстиями в этой

опоре и ввинтите регулировочные ручки (М8-1,25х25) с плоскими 8-миллиметровыми шайбами

в Т-образные гайки (см. рис. 20).

←

Стяжная рейка

поперечного

стола
