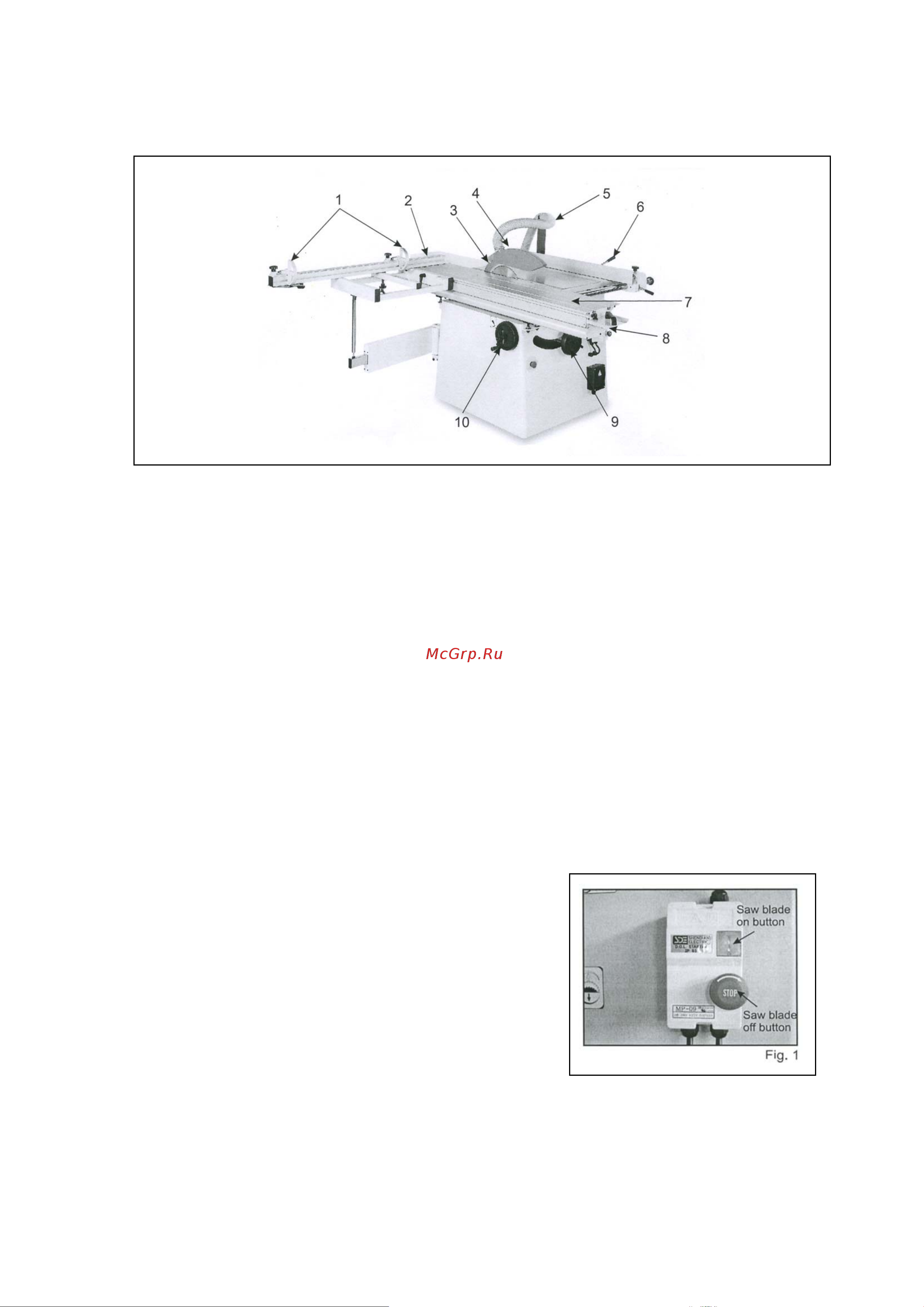

Основные элементы станка (Основные элементы станка (на примере станка High Point SS 1500,

органы управления SS 3000 идеинтичны SS1500).)

1 – перекидной упор для проведения точных измерений;

2 – быстроустанавливающаяся линейка, для выполнения точных поперечных распилов под уг-

лами 90 и 45

;

3 – расклинивающий нож для предупреждения обратного выброса обрабатываемого элемента

вследствие его смыкания по линии распила позади пильного полотна;

4 – полностью регулируемый защитный кожух пильного полотна, предназначенный для обеспе-

чения максимального закрытия пилы со всех сторон;

5 – опорная стойка рукава и рукав аспирации для эффективного удаления отходов;

6 – литая чугунная линейка для обеспечения

мягкого и точного продольного распила с микроре-

гулировкой положения;

7 – подвижная каретка с двойным роликовым механизмом перемещения и стальной направ-

ляющей, предназначенная для выполнения мягкого и точного распила, точной скользящей по-

дачи обрабатываемого элемента на пильное полотно;

8 – панель управления, состоящая из простых кнопочных органов управления рабочими опера-

циями;

9 – маховик для

ручной настройки угла наклона пильного полотна;

10 – маховик для ручной настройки высоты пильного полотна.

Сборка и настройка станка

1. Панель управления

1 – главный выключатель станка – включает и выключает

раскроечный станок;

2 – кнопка аварийной остановки станка – отключает

напряжение питания электродвигателя станка;

3 – кнопка включения пильного полотна - включает

основную и подрезную пилу;

4 – кнопка выключения пильного полотна - выключает

основную и подрезную пилу;

2. Линейка для продольных распилов

A – запорный рычаг, одним движением фиксирующий линейку на направляющей штанге;

B – ручка микрорегулировки, предназначенная для точной настройки положения линейки;

C – ручка блокировки перемещения вперед-назад; предназначена для фиксации высокой или

низкой профилированной линейки относительно направляющей скольжения «вперед-назад»;
