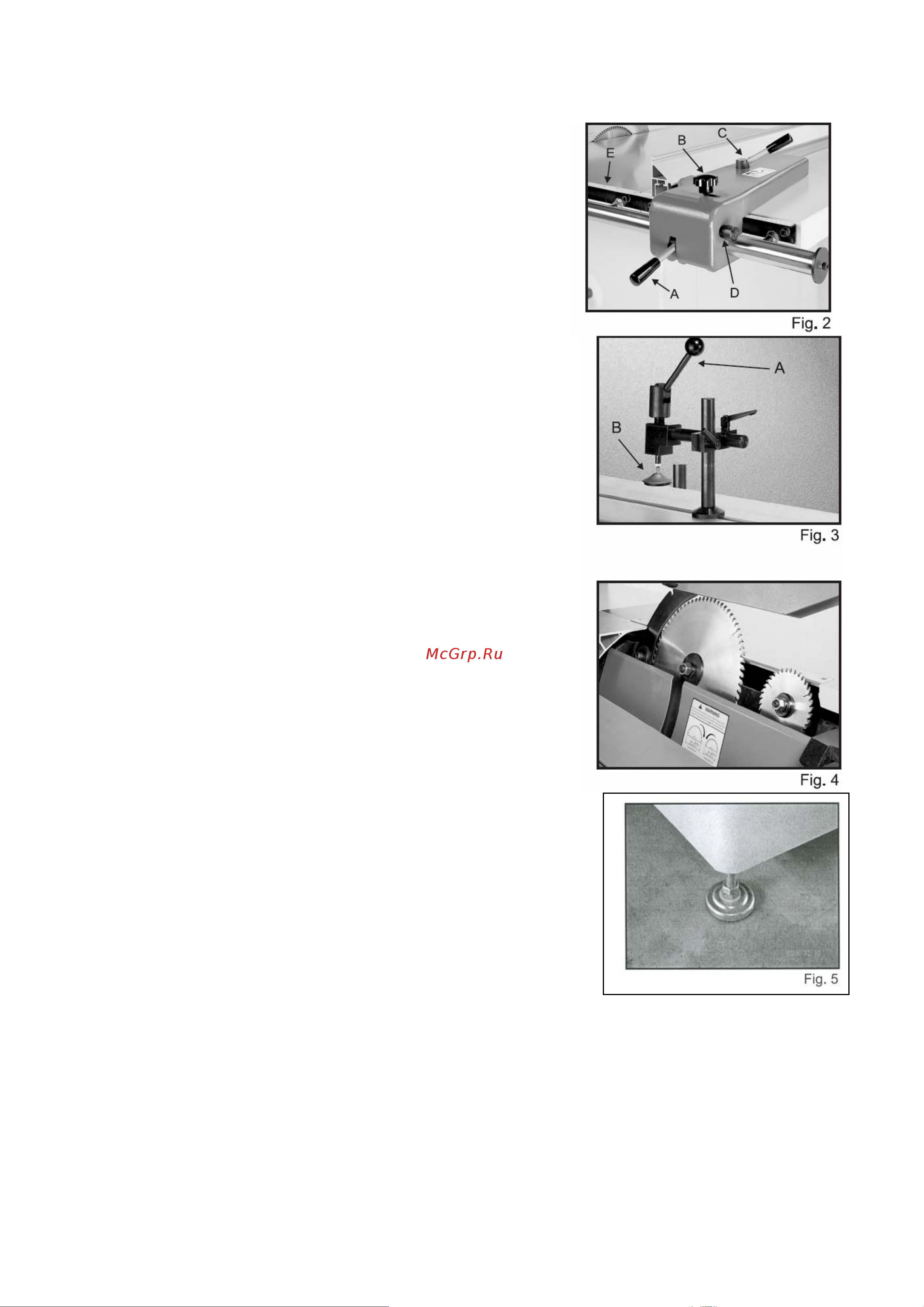

D – запорная ручка микрорегулировки; с ее помощью

производится фиксация линейки по окончании

регулировки ее положения с помощью ручкой

микрорегулировки;

E – измерительная шкала линейки для продольных

распилов; дает возможность производить точные

измерения при выполнении продольных распилов.

3. Прижим

А – ручка точной регулировки;

В – плавающий резиновый упор для прочного удержания

обрабатываемого элемента.

4. Распорный нож и пильное полотно

1. Распорный нож – удерживает раскрытым выполненный

распил, что является совершенно необходимым для

предотвращения выброса обрабатываемого элемента

вследствие его смыкания позади пильного полотна.

2. Основная пила; максимальный диаметр 350 мм (опция);

3. Подрезная пила. Вращается в противоположном

направлении относительно вращения основной пилы. Она

разрезает обрабатываемую панель перед выполнением

основного ее распила основной пилой, тем

самым

предотвращая скалывание кромок материала ламинатного

покрытия панели. Подрезная пила регулируется вперед-

назад и вверх-вниз.

5. Перемещение и фиксация станины

1. Снимите верхнюю часть упаковочного ящика.

2. Расположите подъемную вилочную конструкцию прямо

над пильным полотном.

3. Наложите на вилки две подъемные стропы и приверните

к станку подъемные болты.

4. Поднимите и переместите станину станка к месту

установки.

5. Прежде чем опускать станок на место, подложите под раму

бруски и вверните четыре резьбовые опоры

в стойки рамы по

крайней мере на половину их длины.

6. Уберите предохранительные брусья и опустите стойки

станка на опоры (см. рис. 5), после чего снимите со станка

подъемную вилочную конструкцию и стропы.

7. Уложите на станок пузырьковый уровень и установите с

помощью резьбовых опор горизонтальное положение

раскроечного станка слева направо и взад

-вперед для

обеспечения плавного перемещения его рабочего стола.

8. Зафиксируйте положение опор станка, затянув запорные

гайки.

6. Комплектация удлинительных столов

1. Большой удлинительный стол – 1 шт;

2. Малый удлинительный стол – 1 шт;

3. Стойка опорная для рукава коллектора – 1 шт;

4. Скоба крепления опорной стойки – 1 шт;

5. Болт (М10-1,5х30) – 4 шт; (М10-1,5х20) – 6 шт;

6. Гайка шестигранная (М10-1,5) – 2 шт;

7. Шайба запорная 10 мм – 10 шт;
